Reich c-Go Montageanweisung Und Bedienungsanleitung
12v / 10a
12v / 20a
Verwandte Anleitungen für Reich c-Go
Inhaltszusammenfassung für Reich c-Go

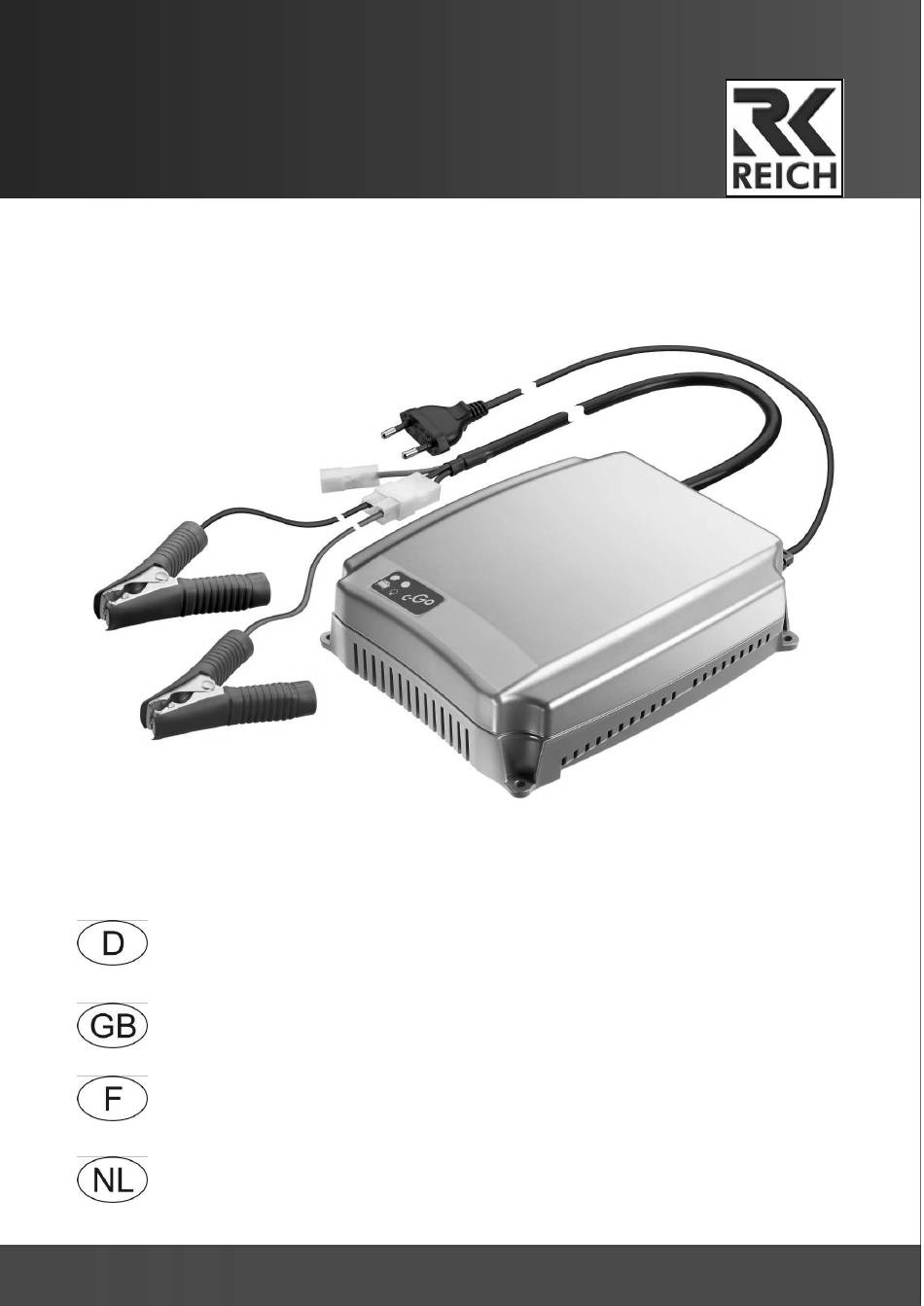

- Seite 1 12V / 10A 12V / 20A Montageanweisung und Bedienungsanleitung Installation- and instruction-manual Instructions d´assemblage et mode d‘emploi Montage instructies en gebruiksaanwijzing...
-
Seite 2: Inhaltsverzeichnis
Problembehebung Technische Daten 1. Produktbeschreibung Die c-Go 12V Ladegerätserie wurde für die vollautomatische Ladung von 12V Blei- Säure-Batterien konstruiert. Sie dient zur Aufladung von Gel- und AGM-Batterien. Das Ladegerät ist mit einem hoch effizienten Schaltnetzteil ausgestattet. Die Steuerung des Gerätes und der Batterieladung erfolgt mit Hilfe eines Mikrocontrollers. Durch die Verwendung hochwertiger Komponenten kann ein hoher Wirkungsgrad sichergestellt werden. -
Seite 3: Sicherheitshinweise
2. Sicherheitshinweise Benutzen Sie das Ladegerät niemals in einer feuchten, nassen Umgebung (z.B. • draußen). Der Betrieb ist nur in Innenräumen vorgesehen. Benutzen Sie das Gerät nicht, wenn die Kabel beschädigt sind, wenn das Gehäu- • se offen ist oder wenn aufgrund von Beschädigungen innere Teile zugänglich sind. Wenn die Netzanschlussleitung dieses Gerätes beschädigt wird, muss sie durch •... -
Seite 4: Lieferumfang
3. Lieferumfang Das c-Go wird mit folgenden Komponenten geliefert. Hochwertiges Kunststoff-Gehäuse Einem dreipoligen Kabel: Schwarze Leitung: Masse • Rote Leitung: Spannungsversorgung oder Batterie-Lade-Leitung • • Orangene Leitung: Anschluss der Fahrzeugbatterie über das Caravan-12V- System. Netzkabel zum Anschluss an das öffentliche Stromnetz Zwei LEDs zur Anzeige des Betriebszustandes. -
Seite 5: Umstellung Der Ladekennlinie
4. Montage und Installation Das c-Go ist mit einem EU-Stecker für den Anschluss an das Hauptstromnetz mit 220 -240Vac/50Hz ausgestattet. Verbinden Sie das c-Go erst mit dem Stromnetz, nachdem die Batterie ange- schlossen wurde. Verbinden Sie mit der Batterie oder dem Board System ihres Fahrzeugs. Verwen- den Sie dazu die mitgelieferten Anschlusskabel. -
Seite 6: Anzeige
6. Anzeige Das c-Go funktioniert vollautomatisch. Die Funktion kann anhand der LED-Anzeige abgelesen werden. Je nach Installation und Ladezustand der Batterie sind folgende Anzeigen möglich: Orange LED Grüne LED C-Go an Haupt- Beschreibung: strom-Netz ange- schlossen? Nein Kein Fahrzeug angeschlossen oder Fahrzeugbatterie-Spannung zu nied- rig. -
Seite 7: Problembehebung
Kundendienst Batterie verpolt an- Verbindung zur Batterie lösen und Polarität prü- geschlossen Tabelle 2: Fehlercodes Wenn die Ursache des Fehlers beseitigt worden ist, kann das c-Go neu gestartet wer- den, in dem man es kurz vom Netz trennt. -
Seite 8: Technische Daten
EN60335-1 EN60335-2-29 (Ladegeräte) EN60529 (Schutzart) EN55014-1 Klasse B; EN55014-2 Klasse B RoHS Prüfzeichen Eurofins GS ¹ Betriebstemperatur: Bei höheren Temperaturen reduziert sich der Ausgangsstrom automatisch. ² Verpolung: Der Verpolungsschutz funktioniert nicht, wenn das c-Go als Strom ver- sorgung angeschlossen ist... - Seite 30 Notes...
