Wandmontage - T-COM Speedport 200 Bedienungsanleitung

Wandmontage

Sie können Ihr Speedport 200 auch an der Wand befestigen. Dafür sind
auf der Unterseite zwei Aufhängelemente im Gehäuse vorgesehen.
Für die Wandmontage benötigen Sie Dübel (6 mm) und Schrauben
(5,0x40). Diese sind nicht im Lieferumfang enthalten. Im Anhang finden
Sie eine Bohrschablone.
Prüfen Sie, ob der Untergrund des vorgesehenen Montageortes fest und
tragfähig ist. Es dürfen sich keine Leitungen oder Rohre darunter befin-
den.
Beachten Sie beim Anbringen der Schrauben alle handwerkli-
chen Vorsichtsmaßnahmen, z. B. beim Bohren und Dübeln.
T-Com kann aus verständlichen Gründen nicht für entstehende
Schäden haften.
Trennen Sie die Bohrschablone aus der Anleitung heraus.
Halten Sie die Bohrschablone an die vorgesehene Montagefläche.
Richten Sie sie waagerecht aus.
Bohren Sie mit einem 6 mm Bohrer an den markierten Stellen die Löcher
für die Dübel.
4

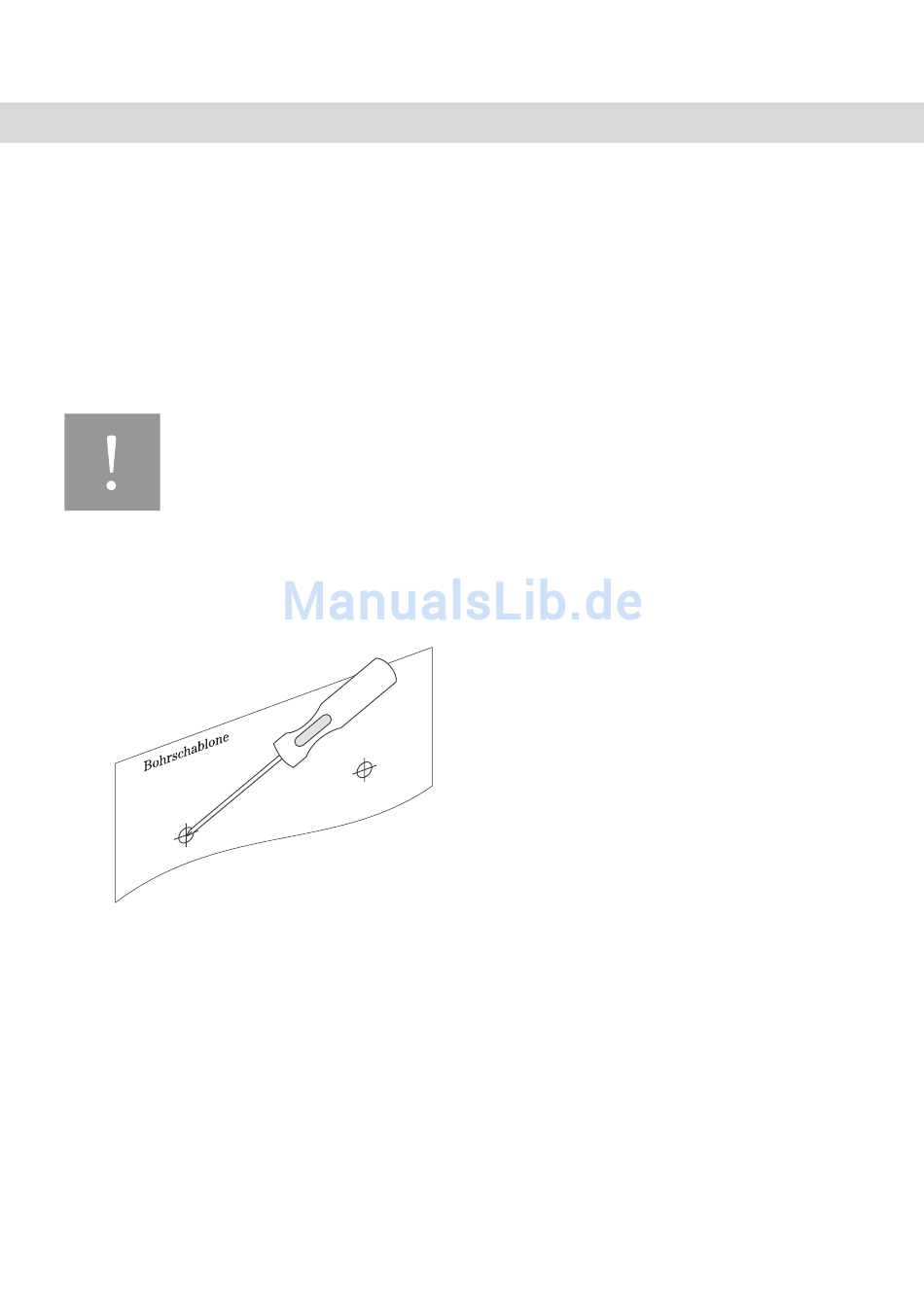

Markieren Sie die Bohrlöcher mit ei-
nem harten, festen Gegenstand, z. B.
Schraubendreher, durch die Schab-
lone hindurch an der Wand. Achten
Sie dabei darauf, dass sich die Bohr-
schablone nicht verschiebt.
Die gestrichelte Linie auf der Schab-
lone gibt den Mindestplatzbedarf
des Speedport 200 an.
