cina si trova all'interno dello zoccolo in corrispon-
denza della camera di combustione. Per il collega-
A

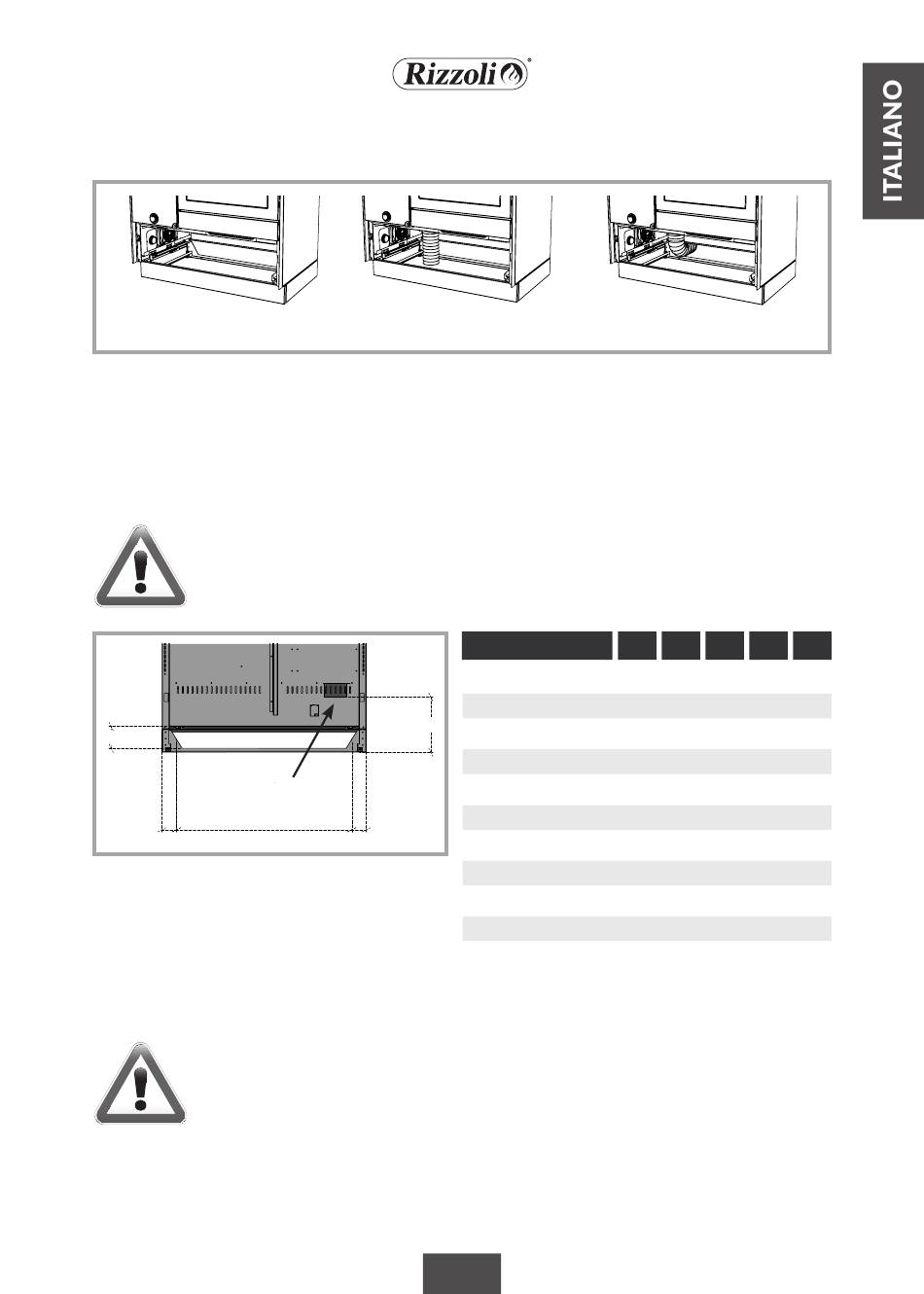

Figura 16 – Modi di collegamento della presa d'aria della cucina a legna. A= Presa aria esterna non collegata,
B= Presa aria esterna a pavimento, C= Presa aria esterna a parete.
Per semplificare il collegamento si consiglia di pre-
disporre la presa d'aria esterna sul pavimento in
corrispondenza dell'interno dello zoccolo, oppure
a parete attraverso la parte posteriore della cucina
ATTENZIONE! Cappe aspiranti o ventilatori di estrazione di aria del locale potrebbero
causare problemi per il corretto funzionamento dell'apparecchio in mancanza di apposita
presa d'aria o in caso di presa d'aria sottodimensionata.
A
Ingresso aria esterna
B C
Figura 17 – Vista posteriore dello zoccolo della cuci-
na a legna e specifiche per il collegamen-
to con la presa d'aria esterna.
ATTENZIONE! Per il corretto funzionamento della cucina a legna verificare che il passag-
gio di aria comburente nella presa d'aria non sia ostruito o, nel caso di collegamento con
presa d'aria esterna, non sia ostruita la griglia di aspirazione dell'aria.
mento si consiglia di utilizzare un tubo flessibile.
B
a legna secondo specifiche variabili in funzione del
modello (vedi tabella 4 e figura 17). Sono possibili
altre soluzioni per il collegamento, ma vanno pre-
ventivamente concordate con Rizzoli.
Modelli
RE 40 - RVE 40
RE 45 - RVE 45
H
RE 50 - RVE 50
RE 60 - RVE 60
RE 80 - RVE 80
RE 90 - RVE 90
B
RE 100 - RVE 100
RI 60 - RVI 60
RI 70 - RVI 70
RI 90 - RVI 90
RI 100 - RVI 100
Tabella 4 - Misure per collegamento presa aria esterna
Misure in mm
15
C
A B C H
95 64 267 242
95 64 317 242
95 64 367 242
95 64 467 242
95 64 667 242
95 64 767 242
95 64 867 242
95 64 467 242
95 64 567 242
95 64 767 242
95 64 867 242
ø
95
95
95
95
95
95
95
95
95
95
95
