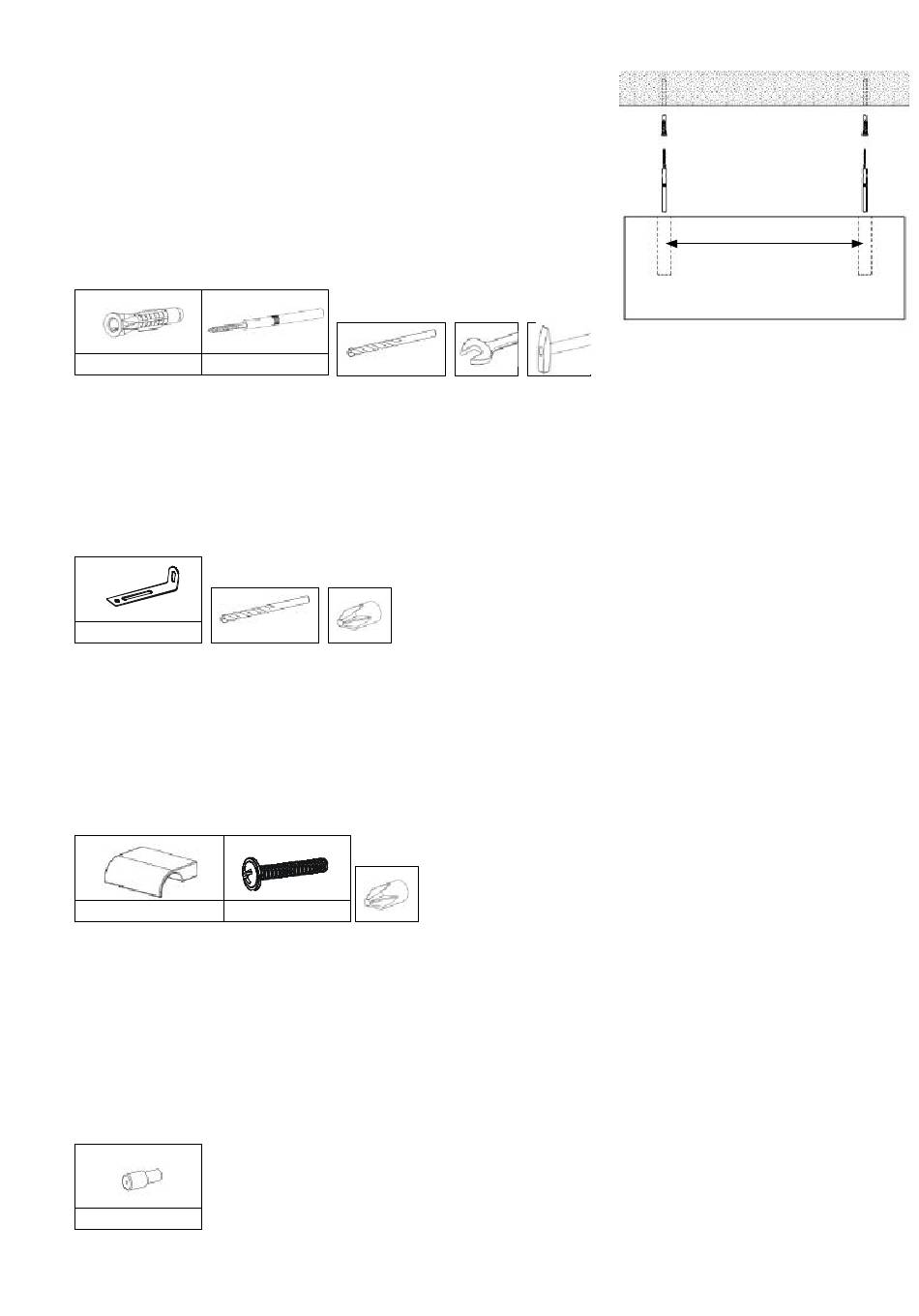

8. Steckboarde solohängend
• beliebiges Höhenmaß anzeichnen
• Regalböden mit jeweils zwei Regalbodenträgern befestigen
• Mit der Wasserwaage eine Linie ziehen und die Bohrungen mit
dem jeweiligen Abstand X anzeichnen.
• Löcher bohren (10 mm) und Universaldübel einschlagen
• Regalbodenträger mit 10er Maulschlüssel eindrehen
• Die Regalbodenträger sind exzentrisch, so dass kleine Höhen-
toleranzen ausgeglichen werden können.
• Regalboden auf die Träger schieben
• Der Beschlag ist für Leichtbauwände nicht geeignet.
Universaldübel
Regalbodenträger
9. Kippsicherung an den Säulen anbringen
• Dafür werden die beiliegenden Wandwinkel benutzt.
• Diese werden an die Wand über den Säulen gedübelt und anschließend mit dem Oberboden der
Säulen verbunden.
Wandwinkel
10. Anschrauben der Griffe
• Die Griffe werden mit den Schrauben M4x24 an den vorgesehenen Stellen montiert.
(vorgebohrte Löcher an Türen und Schubkästen)
Griff
11. Korpusse mit Einlegeböden bestücken
• Die Glasbodenträger in die Bohrungen (5 mm) der Seiten drücken, die Glasböden auf die
Bodenträger legen.
• Die Holzböden sind in den Korpussen vorinstalliert.
Diese können durch Druck von unten herausgehebelt und nach Bedarf versetzt werden.
Glasbodenträger
10 mm
Steinbohrer
6 mm
Steinbohrer
Schraube M4x24
Wand
X
Abb.8
5
