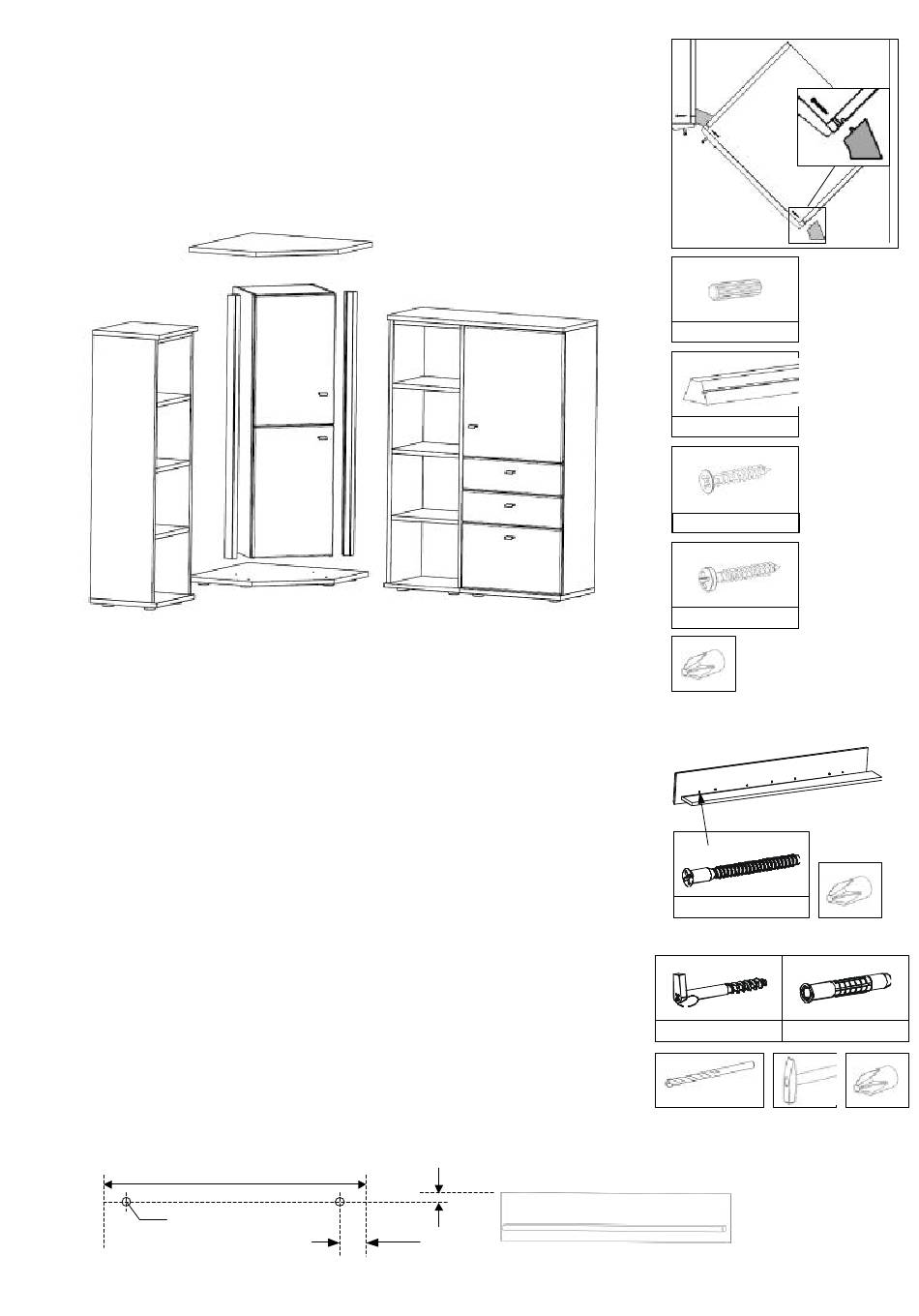

6. Eckteil aufstellen
• Den
Eckkorpus auf die Eckplatte mit den Füßen stellen, die Holzdübel dienen
zur Fixierung der Position.
• Die
Eckstollen rechts und links des Eckteils in die Nut einschieben.
• Von den Innenseiten des Korpus die Eckstollen mit Schrauben 3,5x30 mm
befestigen.
• Das Eckblatt auf den Korpus legen und an den Eckstollen bündig ausrichten
und mit Schrauben 4x30 mm befestigen.
7. Wandpaneel PAB.120 / PAB.180
Zusammenbau
• Den Regalboden mit je 4 Schrauben Con.7x70 befestigen.
• Die Spots sind vorinstalliert. Kabelenden vor dem Zusammenschrauben
durch die Löcher der Paneelrückwand ziehen
• Die Kabelenden der LED-Strahler mit dem Trafo verbinden.
• Das Kabel vom Trafo über die Schlitze rechts oder links an der
Paneelhinterkante zur nächsten Steckdose abführen.
Wandhaken befestigen und Paneel aufhängen
• Die Wandpaneele sind freihängend und können an einer beliebigen
Position angebaut werden.
• Wandpaneel mit jeweils zwei Wandhaken befestigen.
• Mit der Wasserwaage eine Linie ziehen und die Bohrungen mit dem
jeweiligen Abstand anzeichnen.
• Löcher bohren (8 mm) und Dübel 8x60 einschlagen
• Haken 6x65 eindrehen, Wandabstand einstellen
• Wandpaneel aufhängen
• Der Beschlag ist für Leichtbauwände nicht geeignet.
Ø 8mm
4
Paneelbreite
225mm PAB.120
275mm PAB.180
Abb.5
65mm
Ansicht von Oben
Holzdübel
Eckstollen
Senkkopfschr. 3,5x30
Schraube 4x30
Abb.6
Schraube Con.7x70
Haken 6x65
Dübel 8x60
8 mm
Steinbohrer
Abb.7
