Solid State Logic Alpha Channel Installationsanleitung Seite 23

2. Connect
Lite Limit Link
(pour connection en chaîne d'autres unités Alpha Channel)
Les unités connectées en chaîne exercent le même niveau de "limiting",
utile pour les signaux stéréo
~ 50/60Hz
100 - 240VAC
0.4 - 0.2A
POWER
Tension d'alimentation
100 – 240Vac ~50/60Hz
La sortie SPDIF de l'Alpha Channel opère à 44.1kHz, sauf si un
signal externe de synchronisation SPDIF est fourni (32kHz ~ 108kHz)
Connections (Panneau Avant - voir page suivante)
Microphone XLR-F 3 broches
0V
Broche 1
+ve
Broche 2
–ve
Broche 3
CAUTION
RISK OF ELECTRIC SHOCK
DO NOT OPEN
This equipment must be earthed. Refer to manual for installation instructions.
CAUTION! Disconnect all power sources before removing any panel(s).
No user-serviceable parts inside - to be serviced only by qualified personnel.
WARNING! Unearthed parts may be present inside enclosure.
Check for hazardous voltages before touching.
Do not expose to rain or moisture
Entrée SPDIF
Canal gauche: Sortie Analogique Principale (0dB FS = +24dBu)
Canal droit: Signal pré- Départ d'Insert
Instrument Jack 6,35 mono
Signal
Pointe (Tip)
0V
Gaine (Sleeve)
Départ/Retour d'Insert *
Symétrique, niveau par rapport à l'entrée: 0dB (fonction Lite Limit inactive)
* Retour actif seulement lorsque l'Insert est mis en service ("IN")
LINK
ANALOGUE INSERT
OUT SEND RETURN
IN OUT
SPDIF
Sortie Analogique
Symétrique, niveau de sortie maximal: +24dBu = 0dB FS
Sortie SPDIF

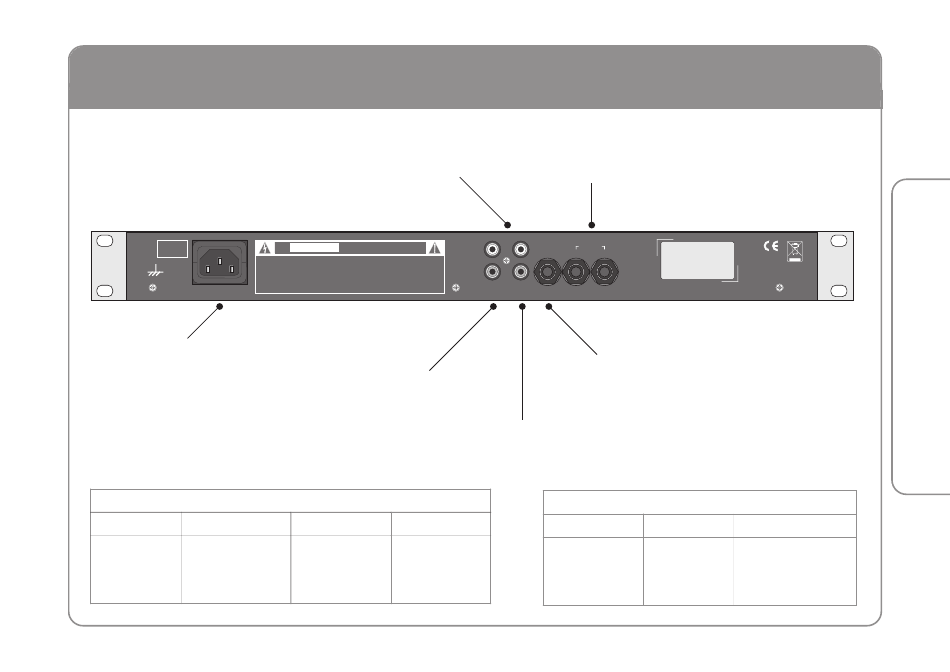

Connections (Panneau Arrière)
Phono
Signal
Pointe (Tip)
Anneau (Ring) non disponible
0V
Gaine (Sleeve)
+12dB (fonction Lite Limit active)
Solid State Logic - Oxford - England
ALPHA Channel
Part no. 629999XA
Serial No
12345
MANUFACTURED IN U.K.
Jack 6,35mm stéréo
+ve
–ve
0V
