Das TRE1-EB ist ein Einbau-Ruf-Relais zur gezielten Ansteuerung von bauseitigen
Signalgeräten. Bei einem eingehenden Türruf, Etagenruf oder Internruf wird der poten-
tialfreier Relaiskontakt geschlossen.
Es ist geeignet für den Einbau in Türtelefone/Innenstationen ISH1030, ISH3030,
ISW3030.

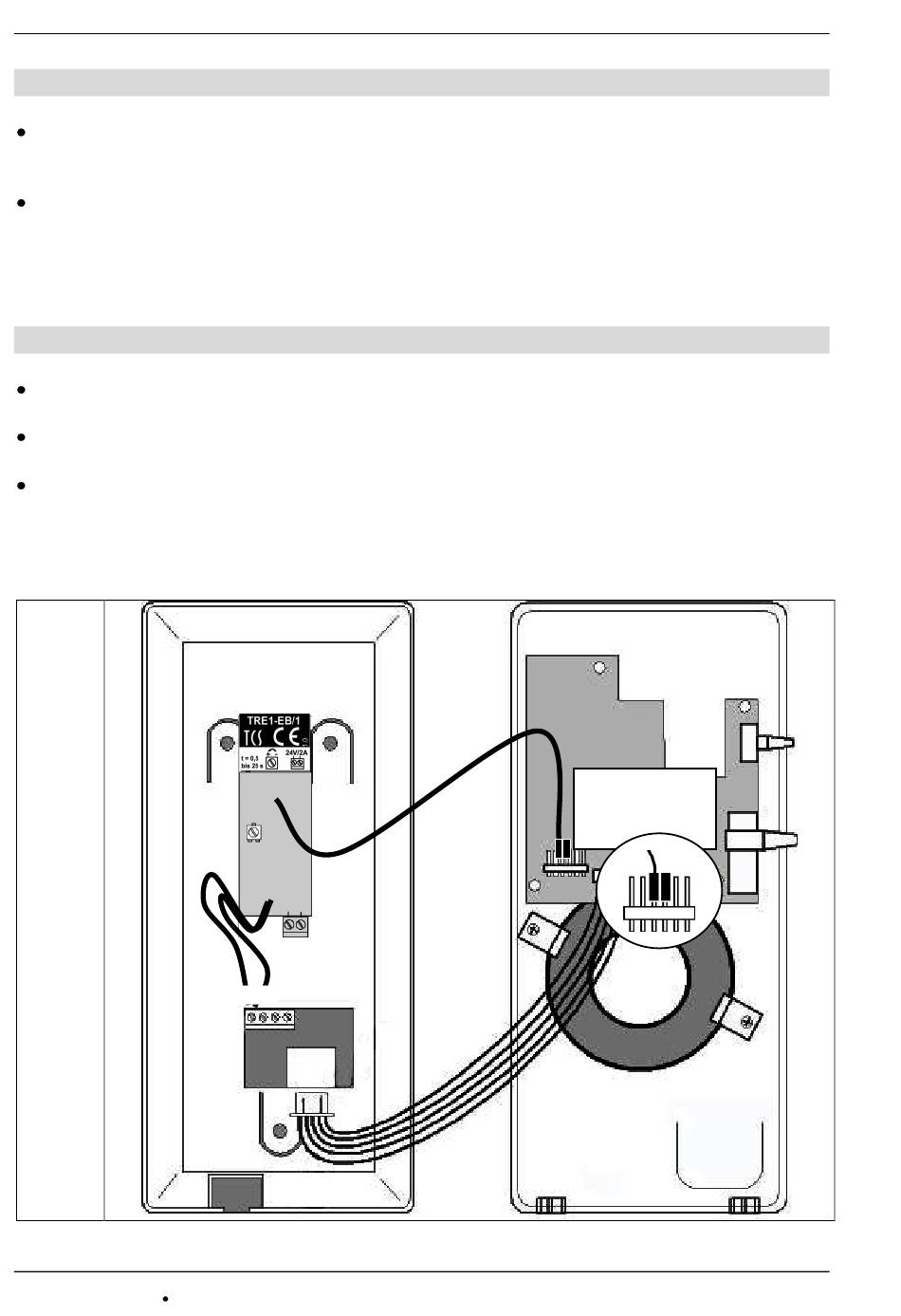

Das TRE1 ist in der Unterschale von Telefon/Innenstation mit dem Klebepads zu befes-
tigen, siehe Abbildungen.
Die Doppelader ist an den TCS:BUS-Anschlussklemmen a, b auf der Oberschale Tele-
fon/Innenstation anzuschließen.
Der Anschluss TRE-Kontakt (Ein) ist auf den dafür vorgesehenen Stift auf der Ober-
schale des Telefons aufzustecken, siehe Abbildungen.
Hinweis: Bitte entfernen Sie das Seriennummeretikett nie aus dem Telefon. Sollte es dennoch erforderlich sein, befesti-
gen Sie es nach dem Anschließen der Leitungen an einer anderen freien Stelle.
ISH1030
TCS TürControlSysteme AG, TCS Hotline Deutschland: 0 41 94/ 9 88 11 88
FAX: 0 41 94/ 9 88 129
Mail: hotline@tcsag.de
Bestimmungsgemäßer Gebrauch
Montage und Anschließen der Leitungen
a b
2
Auf die mittleren
Kontakte stecken,
Anschlussleitung
links!
Technische Änderungen vorbehalten.
PI_tre1eb_1_Art0002395.doc 1A
02/2011
