WARNUNG!
Für Arbeiten an Anlagen mit Netzanschluss 230 V Wechselspannung sind die Sicher-
heitsforderungen nach DIN VDE 0100 zu beachten.
Das Gerät darf nur durch Elektrofachpersonal installiert und in Betrieb genommen wer-
den!
Wichtiger Hinweis zur Inbetriebnahme
Beim Transport kann das Relais Stoßeinwirkungen ausgesetzt sein, so dass sich der
Kontakt in die Arbeitslage bewegt haben kann (K1-K2 geschlossen).
Schließen Sie zu Beginn der Inbetriebnahme den TCS:BUS am Relais und den
!
TCS:BUS an die Stromversorgung an, um den Kontakt in die Ruhelage zu bewegen.

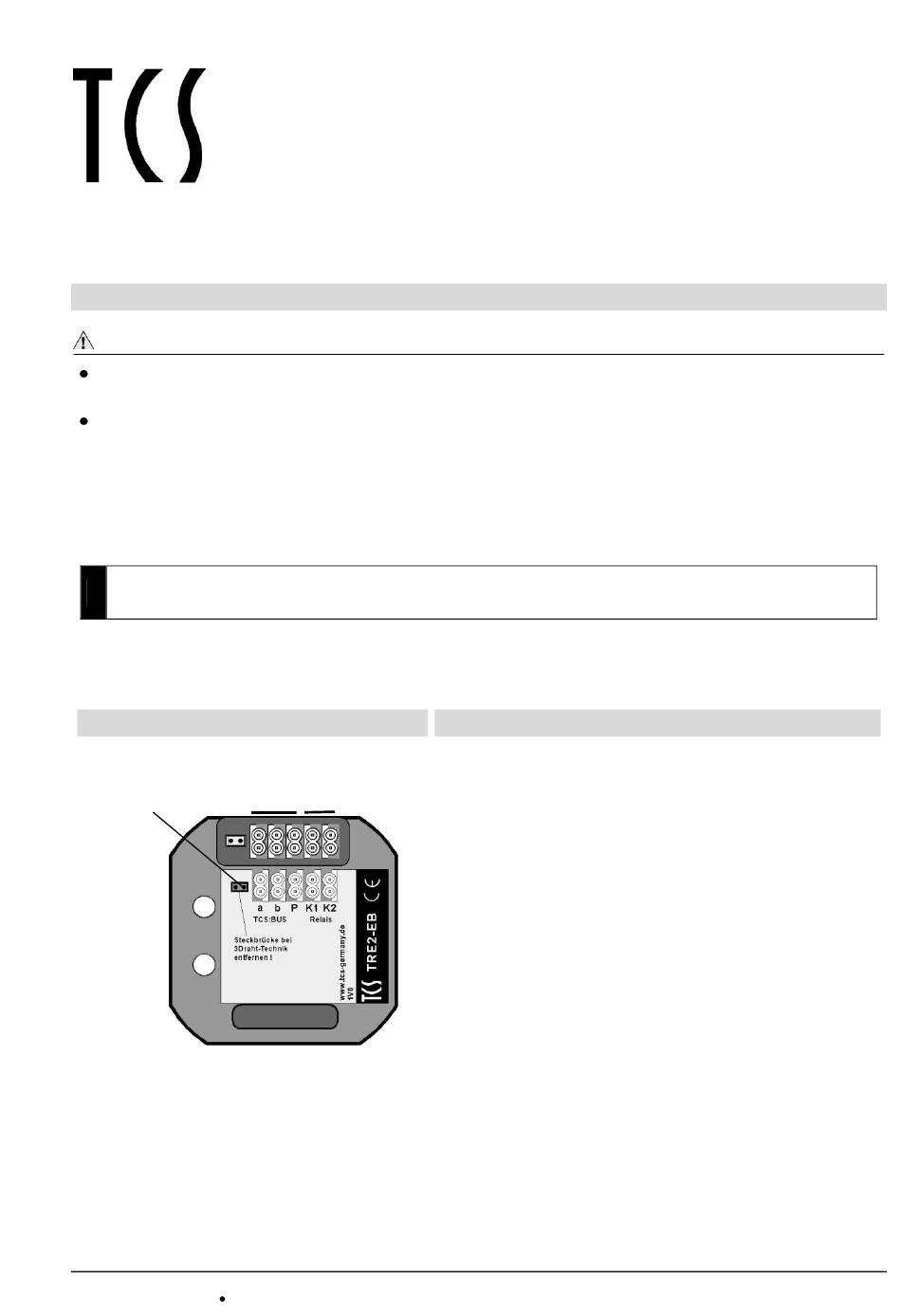

Geräteübersicht
Anschluss-
Steckbrücke
klemmen
TCS TürControlSysteme AG, TCS Hotline Deutschland: 0 41 94/ 9 88 11 88
FAX: 0 41 94/ 9 88 129
www.tcs-germany.de
ortsunabhängigen Montage
Sicherheitshinweise
:BUS-
Relais-
Anschluss-
klemmen
Produktinformation
Technische Daten
Versorgungsspannung:
Gehäuse:
Abmessung (in mm):
Gewicht
Zuläss. Einsatz-Temperatur: -20 °C ... 50 °C
Eingangsstrom (2-Draht):
Eingangsstrom (3-Draht):
Anschlussdurchmesser
empfohlene Absetzlänge:
Ruf-Relais zur
TRE2-EB
+ 24 V ± 8 %
Kunststoff
52 x 52 x 23
25 g
I(a) = 1,2 mA,
I(a) = 0,4 mA,
I(P) = 0,8 mA
I(Pmax) = 6,5 mA
0,4 ... 0,8 mm
5... 6 mm
Technische Änderungen vorbehalten..
PI_TRE2-EB_Art0005116_2v2.doc
mi
