Kabelende am VZE01 anschließen
Außenleiter an Klemme
–
Innenleiter an Klemme V.
–
Kabelende am VHF05-GH anschließen
Cinch-Stecker in die Buchse Video stecken.
–
Die Buchse Audio bleibt unbenutzt.
–
2. Netzteil anschließen
Den Stecker des mitgelieferten Netzteils in die linke Buchse DC12V stecken.
–
Die rechte Buchse DC12V bleibt unbenutzt.
Das Netzteil in die Steckdose stecken.
–
Drei Möglichkeiten zum Anschluss eines Fernsehgerätes
1. Direkter Anschluss eines Fernsehgerätes:
Mit handelsüblichem Fernsehkabel 75 Ohm eine Verbindung herstellen vom Ausgang
TV des VHF05 zur Antennenbuchse des Fernsehgeräts. Hierfür die entsprechenden
TV-Normstecker verwenden.
2. Einspeisung in eine SAT-Anlage:
Mit handelsüblichem Fernsehkabel 75 Ohm eine Verbindung herstellen vom Ausgang
TV des VHF05 zum Eingang terrestrische Antenne des Multiswitch.
3. Zwischenschaltung in eine Antennenanlage:
Die Zuleitung von der Antennenanlage zum Fernsehgerät auftrennen und den VHF05
einschleifen. Dazu das Kabel von der Antenne in die Buchse Antenne des VHF05 ste-
cken, das wegführende Kabel zu dem Fernsehgerät wird in die Buchse TV des VHF05
gesteckt. Dazu die marktüblichen TV-Normstecker verwenden.

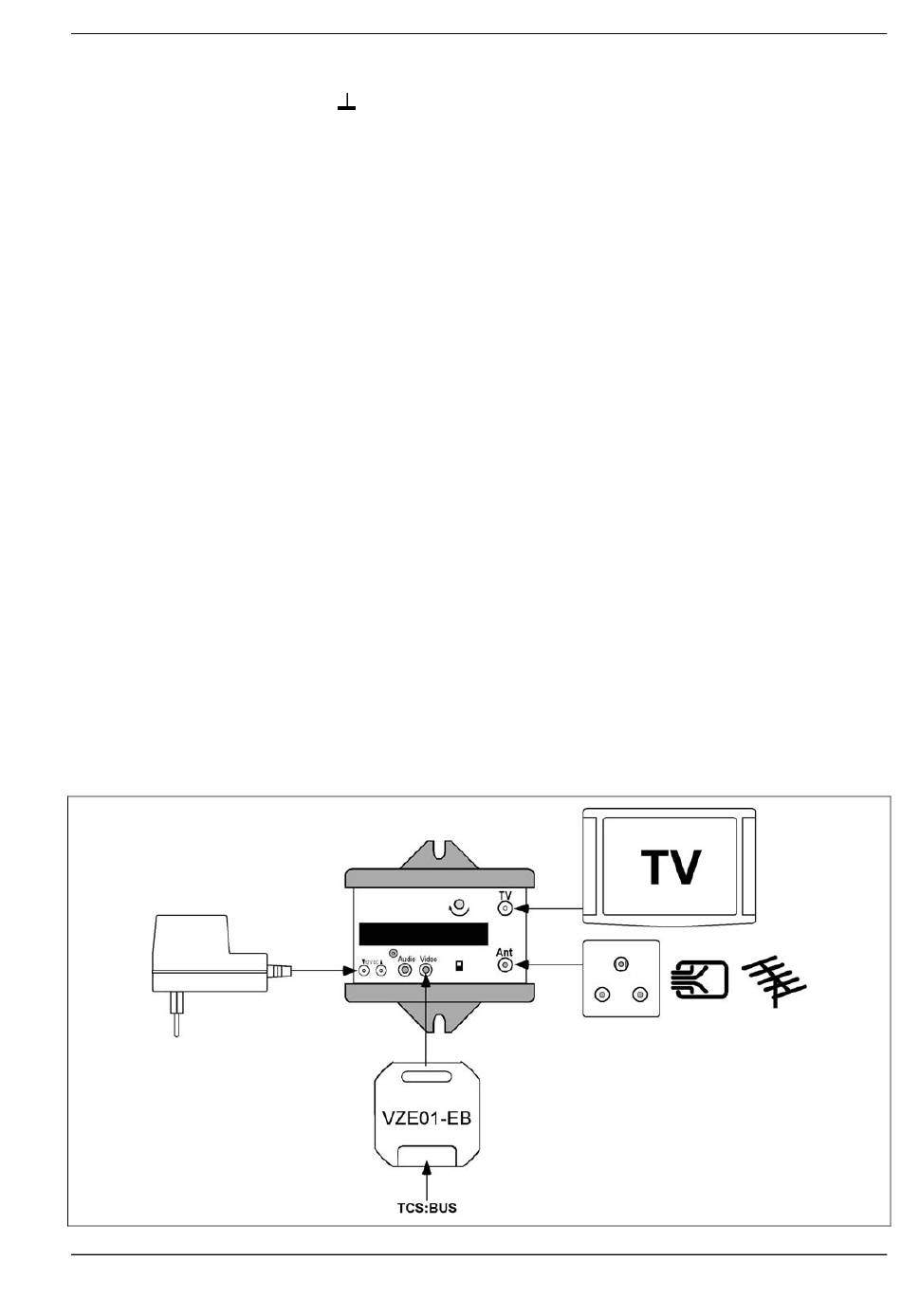

Anschlussplan
TCS TürControlSysteme AG • Geschwister-Scholl-Str. 7 • D-39307 Genthin
Tel.: 03933/879910 • FAX: 03933/879911 • www.tcs-germany.de
5
,
Technische Änderungen vorbehalten.
Art.Nr.
0014665 Version 1.0 mi
2/2005
