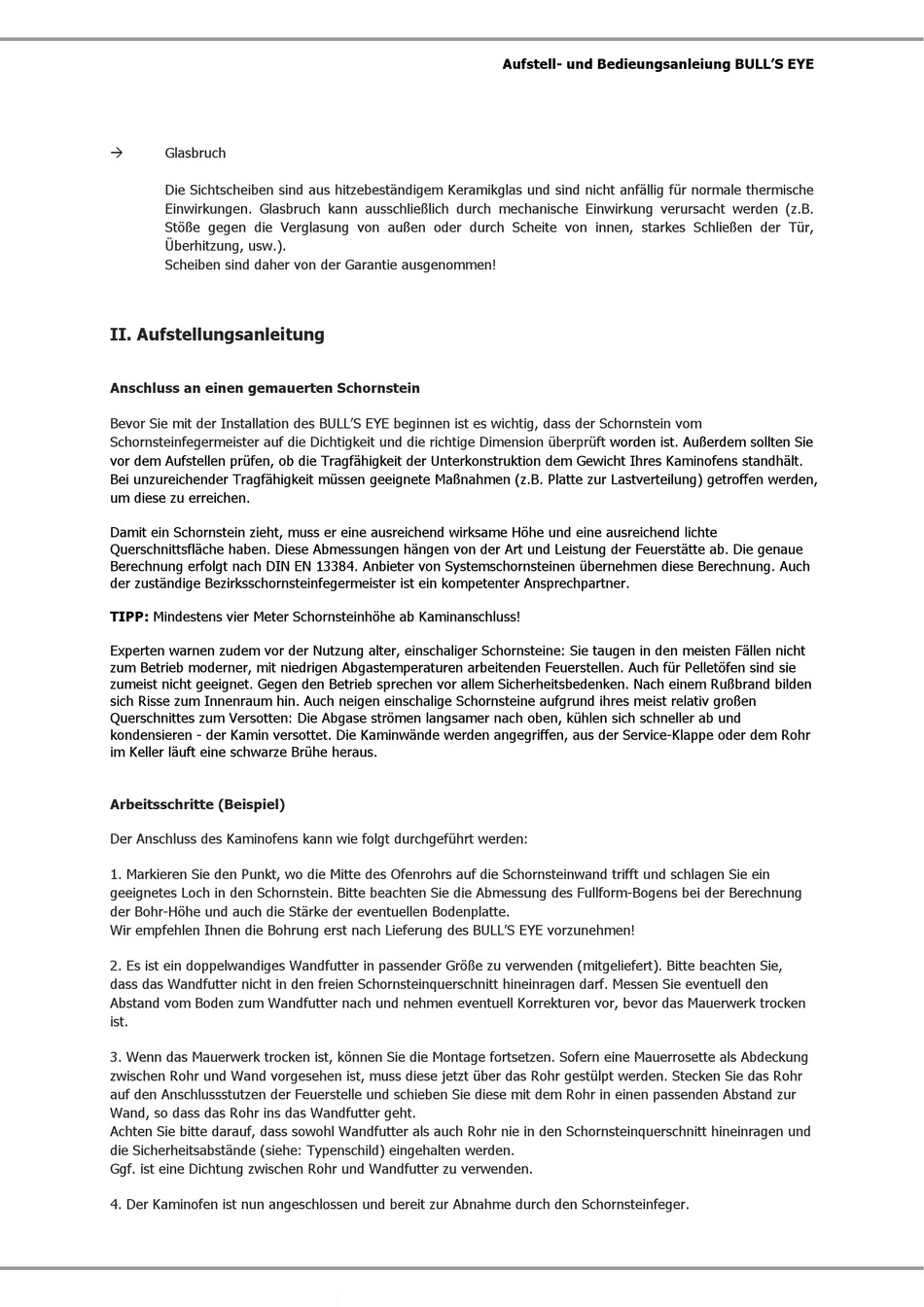

Glasbruch
Die Sichtscheiben sind aus hitzebeständigem Keramikglas und sind nicht anfällig für normale thermische
Einwirkungen. Glasbruch kann ausschließlich durch mechanische Einwirkung verursacht werden (z.B.
Stöße gegen die Verglasung von außen oder durch Scheite von innen, starkes Schließen der Tür,
Überhitzung, usw.).
Scheiben sind daher von der Garantie ausgenommen!
II. Aufstellungsanleitung
Anschluss an einen gemauerten Schornstein
Bevor Sie mit der Installation des BULL'S EYE beginnen ist es wichtig, dass der Schornstein vom
Schornsteinfegermeister auf die Dichtigkeit und die richtige Dimension überprüft
vor dem Aufstellen prüfen, ob die Tragfähigkeit der Unterkonstruktion dem Gewicht Ihres Kaminofens standhält.
Bei unzureichender Tragfähigkeit müssen geeignete Maßnahmen (z.B. Platte zur Lastverteilung) getroffen werden,
um diese zu erreichen.
Damit ein Schornstein zieht, muss er eine ausreichend wirksame Höhe und eine ausreichend lichte
Querschnittsfläche haben. Diese Abmessungen hängen von der Art und Leistung der Feuerstätte ab. Die genaue
Berechnung erfolgt nach DIN EN 13384. Anbieter von Systemschornsteinen übernehmen diese Berechnung. Auch
der zuständige Bezirksschornsteinfegermeister ist ein kompetenter Ansprechpartner.
TIPP: Mindestens vier Meter Schornsteinhöhe ab Kaminanschluss!
Experten warnen zudem vor der Nutzung alter, einschaliger Schornsteine: Sie taugen in den meisten Fällen nicht
zum Betrieb moderner, mit niedrigen Abgastemperaturen arbeitenden Feuerstellen. Auch für Pelletöfen sind sie
zumeist nicht geeignet. Gegen den Betrieb sprechen vor allem Sicherheitsbedenken. Nach einem Rußbrand bilden
sich Risse zum Innenraum hin. Auch neigen einschalige Schornsteine aufgrund ihres meist relativ großen
Querschnittes zum Versotten: Die Abgase strömen langsamer nach oben, kühlen sich schneller ab und
kondensieren - der Kamin versottet. Die Kaminwände werden angegriffen, aus der Service-Klappe oder dem Rohr
im Keller läuft eine schwarze Brühe heraus.
Arbeitsschritte (Beispiel)
Der Anschluss des Kaminofens kann wie folgt durchgeführt werden:
1. Markieren Sie den Punkt, wo die Mitte des Ofenrohrs auf die Schornsteinwand trifft und schlagen Sie ein
geeignetes Loch in den Schornstein. Bitte beachten Sie die Abmessung des Fullform-Bogens bei der Berechnung
der Bohr-Höhe und auch die Stärke der eventuellen Bodenplatte.
Wir empfehlen Ihnen die Bohrung erst nach Lieferung des BULL'S EYE vorzunehmen!
2. Es ist ein doppelwandiges Wandfutter in passender Größe zu verwenden (mitgeliefert). Bitte beachten Sie,
dass das Wandfutter nicht in den freien Schornsteinquerschnitt hineinragen darf. Messen Sie eventuell den
Abstand vom Boden zum Wandfutter nach und nehmen eventuell Korrekturen vor, bevor das Mauerwerk trocken
ist.
3. Wenn das Mauerwerk trocken ist, können Sie die Montage fortsetzen. Sofern eine Mauerrosette als Abdeckung
zwischen Rohr und Wand vorgesehen ist, muss diese jetzt über das Rohr gestülpt werden. Stecken Sie das Rohr
auf den Anschlussstutzen der Feuerstelle und schieben Sie diese mit dem Rohr in einen passenden Abstand zur
Wand, so dass das Rohr ins das Wandfutter geht.
Achten Sie bitte darauf, dass sowohl Wandfutter als auch Rohr nie in den Schornsteinquerschnitt hineinragen und
die Sicherheitsabstände (siehe: Typenschild) eingehalten werden.
Ggf. ist eine Dichtung zwischen Rohr und Wandfutter zu verwenden.
4. Der Kaminofen ist nun angeschlossen und bereit zur Abnahme durch den Schornsteinfeger.
Aufstell- und Bedieungsanleiung BULL'S EYE
