Shure UA221 Installationsanleitung

Passiver antennensplitter

Vorschau ausblenden Andere Handbücher für UA221:

Inhaltsverzeichnis

Verfügbare Sprachen

Diese Anleitung herunterladen

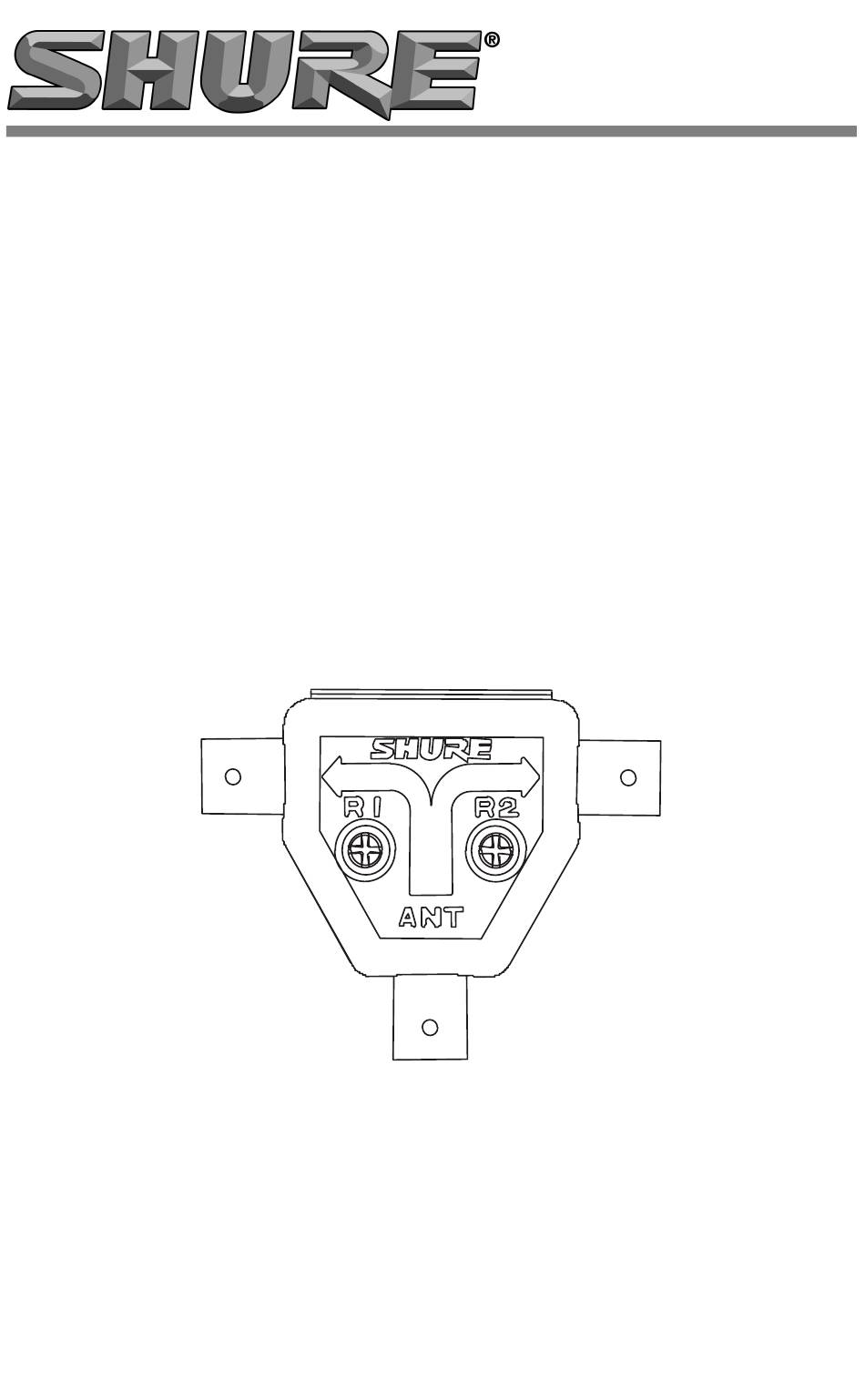

Model UA221 User Guide

UA221 PASSIVE ANTENNA SPLITTER KIT

KIT UA221 COUPLEUR PASSIF D'ANTENNES

PASSIVE ANTENNENWEICHE-KIT UA221

KIT UA221 DE BIFURCADOR PASIVO DE ANTENAS

KIT UA221 SPLITTER PASSIVO PER ANTENN

Printed in U.S.A.

27B8841 (Rev. 2)

Inhaltsverzeichnis

Seite 6: Allgemeine Beschreibung
2. Den anderen BNC-Stecker-zu-Stecker-Adapter an den Eingang ANTENNE B des zweiten Empfängers anschließen. 3. Mit Hilfe der mitgelieferten Koaxialkabel die Steckverbinder R1 und R2 der UA221 an den Eingängen ANTENNE A und ANTENNE B der Empfänger anschließen (siehe Abbildung 4. Mit Hilfe der mitgelieferten Koaxialkabel den Steckverbinder ANT an jeder UA221 Wei- che an eine UHF-Antenne anschließen (siehe Abbildung 1).
Seite 7: Technische Daten
TECHNISCHE DATEN HF-Trägerfrequenzbereich 10 bis 1.000 MHz Welligkeitsfaktor (VSWR) Impedanz 50 Ω Isolierung 20 dB Einfügungsdämpfung 2 dB Gesamtabmessungen 63,5 mm x 48,2 mm x 22,3 mm Gewicht 45,3 g MITGELIEFERTE TEILE 0,5-m-Koaxialantennenkabel (4) ..............UA802 BNC-Zentralbefestigungsadapter, Sicherungsscheibe, Mutter (2)....95A8647 BNC-Stecker-zu-Stecker-Adapter (2) ............
