RFZ064D

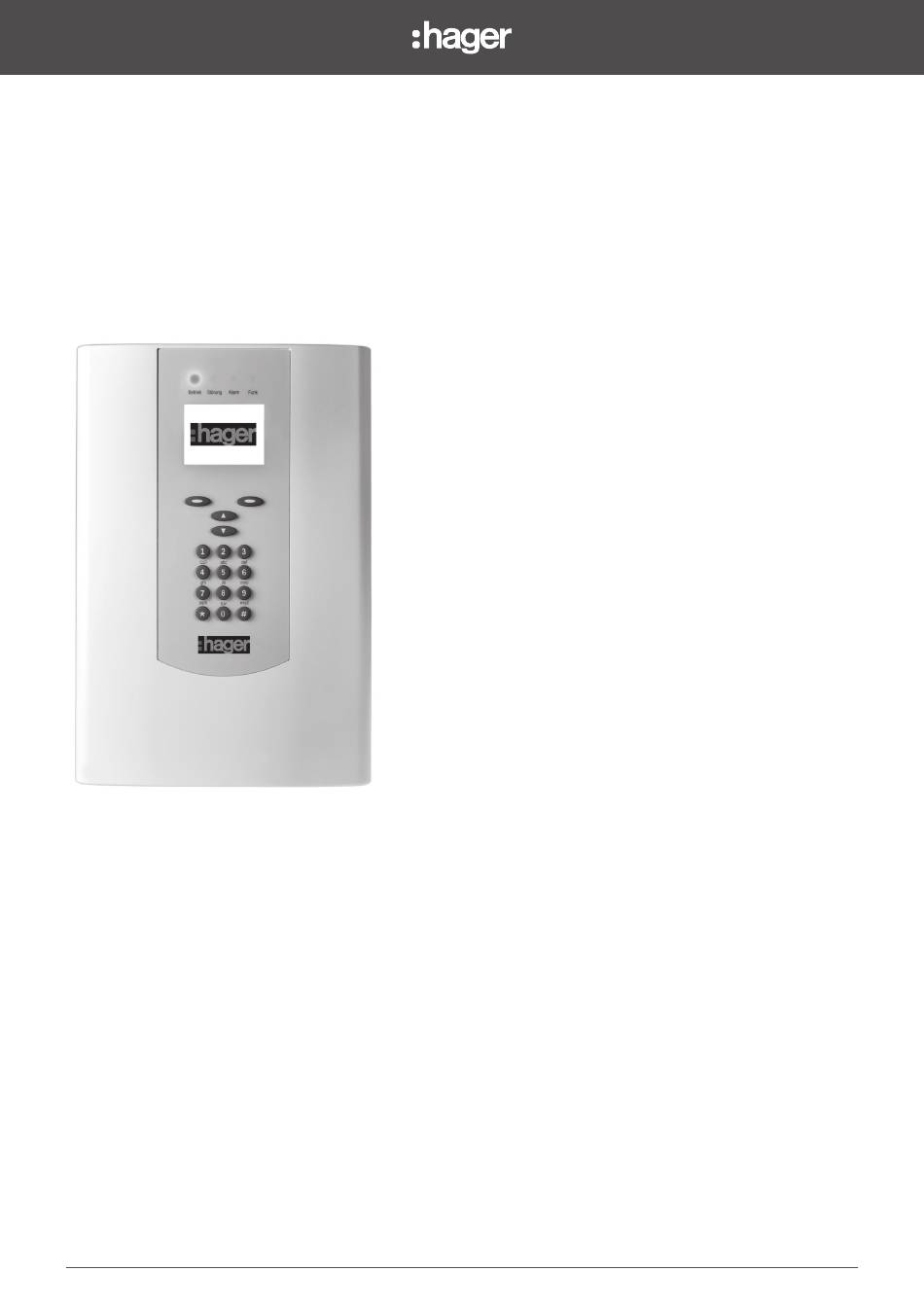

Technische beschreibung
BEKA Funk-Zentrale
für 50 Funk-Melder
RFZ064D
EN54-2,25
6LE000918A Ind. C

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für hager RFZ064D

Inhaltszusammenfassung für hager RFZ064D

  • Seite 1 RFZ064D Technische beschreibung BEKA Funk-Zentrale für 50 Funk-Melder RFZ064D EN54-2,25 6LE000918A Ind. C...

  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis 1. Allgemeine Informationen....................................... 3 1.1. Funk-Übertragungsverfahren ..................................... 3 1.2. Systemübersicht ......................................... 3 1.3. Systemkomponenten........................................4 2. Montage und Inbetriebnahme......................................6 2.1. Zentrale............................................6 3. Anschlussmöglichkeiten ....................................... 11 3.1. Externes Netzteil ........................................11 3.2. Einsetzen eines Übertragungsmoduls ..................................13 3.3. CAN-Bus ........................................... 14 4.

  • Seite 3: Allgemeine Informationen

    1. Allgemeine Informationen Die Zentrale RFZ064D ist für den Brandschutz in Gebäuden bestimmt, die nach DIN 14675 nicht als Wohngebäude oder Sonderbau eingestuft werden (kleine Verwaltungsgebäude, Schulen, Kindergärten- und horte, Altersheime, Hotels (weniger als 60 Betten) oder andere besondere Wohnformen).

  • Seite 4: Systemkomponenten

    1.3. Kompatible Systemkomponenten • RFZ064D BEKA Funk-Zentrale für 64 Funk-Melder ➤ RFZ064D - Funk-Melder: max. empfohlen 50. (max. 64) - Funk-Sirenen: max. 14 - Bereiche: 8 - Optional: GSM Modul RFW064D - Programmierbar über Konfigurationssoftware - 2 Montageplätze für optionale Erweiterungen - bidirektionaler Funk, zwei Funkbänder 434/868 MHz mit 24 Kanälen...
  • Seite 5 • RFM200D Funk-Druckknopfmelder, Hausalarm - Funk-Druckknopfmelder - Batterie eingelötet - Austauschmodul: RFA200D - Batterielebensdauer: ca. 5 Jahre - Alarm-LED - Typ B im Gebäude • RFS100 Funk-Innensirene, rot Für Innenräume - Lautstärke der Innensirene programmierbar: 70 dB (A) in 1 m Entfernung 90 dB (A) in 1 m Entfernung 105 dB (A) in 1 m Entfernung - Einzelnen Bereichen zuordenbar...

  • Seite 6: Montage Und Inbetriebnahme

    2. Montage und Inbetriebnahme 2.1. Zentrale Die Zentrale besteht aus einem Gehäusevorder- und rückteil. In dem Gehäuserückteil befinden sich die Anschlussplatine sowie ein Stellplatz für den 12 V / 2,2 Ah Notstromakku. Das Gehäusevorderteil enthält die Anzeigenplatine sowie die Tastatur und das Display. Die Anzeigenplatine wird mit der Anschlussplatine durch ein Flachbandkabel verbunden. WICHTIG: Bei Einsatz der Zentrale in einer EN54 Brandmeldeanlage ist die Zentrale durch eine EN54-4 Energieversorgung mit Energie zu versorgen.

  • Seite 7: Hauptplatine

    • Die Geräte sind nur zum bestimmungsgemäßen Gebrauch zu verwenden. • Die Komponenten sind mit einem Tuch zu reinigen. • Bei der Montage dürfen durch Bohren keine Leitungen (Wasser/Strom) beschädigt werden. • Die Gehäuse sind so zu montieren, dass diese vor mechanischen Eingriffen geschützt sind. •...
  • Seite 8 2.1.4. Prozessorplatine Die Prozessorplatine ist beidseitig bestückt – nachfolgend die wesentlichen Komponenten: Bild 4: Prozessorplatine Vorderseite grüne LED - blinkt im Betrieb Dual-Band-Antenne Buchse 5 (interne oder externe Antenne) Transceiver Transceiver BG802 BG801 (434MHz) (868MHz) PCI Slot Vorderseite Steckplatz für Programmierinterface •...

  • Seite 9: Led-Anzeige

    2.1.5. LED-Anzeige Bild 6: Funk-Zentrale - LED-Anzeige RFZ064D EN54-2,25 leuchtet blinkt langsam blinkt schnell Blinkbetrieb bei Netzausfall: Keine Anlage betriebsbereit: Blinkbetrieb bei Netzausfall: LED-Betrieb grün 230 VAV fehlt Stromversorgung 230 VAC vorhanden 230 VAV fehlt (weniger als 30 min.) (mehr als 30 min.) Technische Störung (z.B.

  • Seite 10: Programmierbare Funktionen Der Eingänge

    2.1.6.1. Programmierbare Funktionen der Eingänge Tabelle 2: Funktionen der Eingänge Funktionsbezeichnung Wirkungsweise Abgeschaltet Der Eingang hat keine Funktion. Störung Führt zu einer Störung. Feuer Führt zum Feueralarm. Anzeige ist dann “Rauchmelder” Feuer Druckknopf Führt zum Feueralarm. Anzeige ist dann “Feuermeldeknopf” Rückstellung (B1-B8) Setzt sämtliche Meldungen zurück wenn die Meldungsursache vorher beseitigt wurde.

  • Seite 11: Anschlussmöglichkeiten

    3. Anschlussmöglichkeiten 3.1. Externes Netzteil Sollen zusätzliche Komponenten, Einsteckmodule oder sonstige Energieverbraucher in der Zentrale angeschlossen werden, so ist die Zentrale über eine externe 12 V Energieversorgung zu versorgen. Zusätzliche externe Energieverbraucher sind direkt aus der externen Energieversorgung zu speisen, nicht über den “Ext. 12 V” Ausgang der Zentrale, da über diesen eine ausreichende Spannung nicht sichergestellt ist.
  • Seite 12 Bild 9: Externes Netzteil ACHTUNG • Das Gerät darf nicht gleichzeitig 230 V und Extern versorgt werden! • Bei ext. Versorgung darf kein Akku im Gerät montiert werden!

  • Seite 13: Einsetzen Eines Übertragungsmoduls

    4. Setzen Sie die SIM-Karte ein. ACHTUNG: Das SIM- Kartenfach zerbrechlich! 5. SIM-Halter herunterklappen. 7. Deckel des Übertragungsmoduls schließen. (Zentrale RFZ064D: 6. Verriegeln. Verriegeln Sie das Übertragungsmodul wieder in seinem Fach (interne CAN-Bus)). Interne GSM-Antenne Anschluss für interne GSM-Antenne oder...
  • Seite 14 Jedem Busteilnehmer ist eine Adresse zuzuordnen. Die Busteilnehmer haben die Adressen 1 bis 8. Die Einstellung erfolgt im Setup-Menü für die BUS-Repeater und ansonsten über Drehschalter auf den sonstigen Komponenten. Zentrale RFZ064D Bus-Repeater * Achtung: Bei der Repeater mit Netzteil darf der + 12 V nicht...

  • Seite 15: Konfiguration Der Zentrale

    4. Konfiguration der Zentrale 4.1. Übersicht Zum Start der Konfiguration muss der Errichter-Code 1 2 3 4 5 6 eingegeben werden. Dieser Zugangscode ist später im Menü “Benutzerverwaltung” (1) zu ändern. Zu den einzelnen Menüs gelangt man mit den Tasten ▼.
  • Seite 16 Bild 21: Menübaum 2 Setup Wählen BUS-Teilnehmer Funkteilnehmer Lernen ber Funkrepeater lernen Editieren Löschen Verschieben Funkrepeater zurücksetzen Eingänge Funktion Zuordnung Ausgänge Funktion Zuordnung RS232-Funktion Konfigurator TAS Wählgerät Test Alle Funkteilnehmer Eigene Funkteilnehmer Einen Funkteilnehmer Reichweitentest Eingänge Ausgänge Signalgeber Brandmelder GSM-Modul Display Tasten Anschlussplatine...
  • Seite 17 Bild 22: Menübaum 3 Einstellungen Zweimeldungsabhängigkeit Tag-/Nachtbetrieb Zentralensirene Feuersignalton Netzteil Kundenmen Texte editieren Optionen Helligkeit Farben Dunkelschaltung Tastentöne Zeitanzeige Datum einstellen Zeiten Uhrzeit einstellen Auto. Sommerzeitum. Wartungsdatum Benutzer Verwaltung Benutzername PIN-Code Systemberechtigungen Protokollfunktion History ausgeben Setup ausgeben Systeminfo. ausgeben Protokolle mailen Datensicherung Speichern auf SD-Karte Laden von SD-Karte...

  • Seite 18: Werkseinstellungen

    Bild 23: Menübaum 4 Werkseinstellungen GSM-Modul Einstellungen GSM-Modul de/aktivieren SIM-Verwaltung Objektinformation Mail Konfiguration SMS Konfiguration Zieldefinition Ereignisdefinition 4.2. Bus-Teilnehmer Bild 24: Hager Bus-Teilnehmer Menü - Setup Wählen Wählen Zurück Zurück Setup - Bus Setup - Bus BUS Teilnehmer BUS Teilnehmer Wählen Wählen Zurück...

  • Seite 19: Konfiguration Der Funkteilnehmer

    4.3. Konfiguration der Funkteilnehmer 4.3.1. Lernen HINWEIS: Bei den Meldern und der Sirene sind die Unikatcodes des Geräts jeweils auf dem Produktlabel aufgedruckt. Bestehen beim einlernen Zweifel ob das richtige produkt angezeigt wird, können der Code auf dem Produkt und der Anzeige des empfangenen Melder einfach verglichen werden.
  • Seite 20 • Lernen-Melder Bild 25: Konfiguration der Funkteilnehmer-Lernen-Melder Menü Setup Wählen Zurück mit Taste ▼ weiter bis: Menü - Setup Funkteilnehmer Wählen Zurück Setup - Funkteilnehmer Lernen Wählen Zurück Funkteilnehmer-Lernen Melder Lernen Wählen Zurück Funkteilnehmer-M. Lernen Einlernplatz 8 Hinweis: Es wird immer der erste freie Einlernplatz angezeigt! 1) Mit den Tasten oder durch Direkteingabe kann ein Wählen...
  • Seite 21 • Lernen-Sirenen Bild 109: Konfiguration der Funkteilnehmer-Lernen-Sirenen Menü HINWEIS: Setup • Sirenen sind standardmäßig für alle Bereiche aktiv • Standardlaustärke = Laut • Soundeinstellung unter “Konfiguration der Zentrale/ Wählen Zurück Konfiguration der Funkteilnehmer/Löschen”. mit Taste ▼ weiter bis: Menü - Setup Funkteilnehmer Wählen Zurück...

  • Seite 22: Über Funk-Repeater Lernen

    4.3.2. Über Funk-Repeater lernen Muss ein Melder außerhalb des Funkbereichs der Zentrale installiert werden, so ist die Installation einer Funk-Repeater notwendig. Diese wird wie ein normaler Funkteilnehmer in die Zentrale eingelernt. Danach kann der Melder über die Funk-Repeater eingelernt werden. Bild 111: Konfiguration der Funkteilnehmer - Über Funk-Repeater lernen Menü...

  • Seite 23: Editieren

    4.3.3. Editieren Im Menü “Editieren” können die Eigenschaften der zuvor eingelernten Funkteilnehmer konfiguriert werden. Soll der Funkteilnehmer vorübergehend deaktiviert werden, z.B. für Wartungszwecke, so ist dies ebenfalls in diesem Menüpunkt möglich. Alle Meldungen eines deaktivierten Funkteilnehmers werden dann von der Zentrale ignoriert. Bild 27: Konfiguration der Funkteilnehmer - Editieren - Melder Menü...
  • Seite 24 Bild 110: Konfiguration der Funkteilnehmer - Editieren - Sirenen Menü Setup HINWEIS: • Sirenen sind standardmäßig für alle Bereiche aktiv Wählen Zurück • Sirenen sind immer für mindestens einen Bereich aktiv mit Taste weiter bis: • Standardlaustärke = Laut • Lautstärke Einstellung = Leise / Mittel / Laut. Menü...
  • Seite 25 4.3.4. Löschen Zum Entfernen eines eingelernten Funkteilnehmers aus dem System. Bild 28: Konfiguration der Funkteilnehmer - Löschen Menü Setup Wählen Zurück mit Taste weiter Menü - Setup Funkteilnehmer Wählen Zurück mit Taste weiter Setup-Funkteilnehmer Löschen Wählen Zurück Funkteilnehmer-Löschen Funkteilnehmer-Löschen Melder Löschen Sirenen Löschen Wählen Zurück...

  • Seite 26: Auswahl Einlernplatz

    4.3.5 Verschieben Mit dieser Funktion ist es möglich Funkteilnehmer zwischen Zentrale und Repeater, ohne Löschen und erneutem Lernen, zu verschieben. Bild 111 Menü Setup Wählen Zurück mit Taste weiter bis: Menü - Setup Funkteilnehmer Wählen Zurück mit Taste weiter Setup- Funkteilnehmer Verschieben Wählen Zurück...

  • Seite 27: Funk-Repeater Zurücksetzen

    4.3.6. Funk-Repeater zurücksetzen Mit dieser Funktion können alle in einer Funk-Repeater gespeicherten Melder aus dieser gelöscht werden (Werksreset). ACHTUNG: Wurden die in der Funk-Repeater eingelernten Melder zuvor nicht aus der Zentrale gelöscht, so tritt die Störung “Melderausfall” auf. Bild 112: Konfiguration der Funkteilnehmer - Funk-Repeater zurücksetzen Menü...

  • Seite 28: Eingänge

    4.4. Eingänge Die Konfiguration der Eingänge dient dazu, diese mit Systemfunktionen zu verknüpfen. Die jeweiligen Eingänge können Eingänge der Zentrale als auch Eingänge von Bus- oder Funkteilnehmer sein. Siehe auch “2.1.6.1 Programmierbare Funktionen der Eingänge”. 4.4.1. Funktion Bild 32: Eingänge - Funktion Menü...

  • Seite 29: Zuordnung

    4.4.2. Zuordnung Bild 33: Eingänge - Zuordnung Menü Setup Wählen Zurück mit Taste weiter bis: Menü - Setup Eingänge Wählen Zurück mit Taste weiter Eingänge-Zuordnung Zuordnung Wählen Zurück Hinweis: Die Eingänge 1 - 3 sind bereits zugeordnet. Eingänge-Zuordnung Mit den Pfeiltasten, bzw. mittels Zifferntastatur, können nur die Eingang Nr.: 4 nicht zugeordnet Eingänge Nr.

  • Seite 30: Ausgänge

    4.5. Ausgänge Die Konfiguration der Ausgänge dient dazu, diese mit Systemfunktionen zu verknüpfen. Die jeweiligen Ausgänge können Ausgänge der Zentrale als auch Ausgänge von Bus- oder Funkteilnehmer sein. Siehe auch “2.1.6.2 Programmierbare Funktionen der Ausgänge”. 4.5.1. Funktion Bild 34: Ausgänge - Funktion mit Taste weiter bis: Hinweis:...
  • Seite 31 4.5.2. Zuordnung Bild 35: Ausgänge - Zuordnung Menü Setup Wählen Zurück mit Taste weiter bis: Menü - Setup Ausgänge Wählen Zurück mit Taste weiter Hinweis: Ausgänge-Zuordnung Ausblenden solange keine passenden Zuordnung Systemteilnehmer definiert sind . Wählen Zurück Hinweis: Die Ausgänge 1 - 8 sind bereits zugeordnet. Ausgänge-Zuordnung Ausgang Nr.: 4 Mit den Pfeiltasten, bzw.

  • Seite 32: Rs232-Funktion

    4.6. RS232-Funktion Über diese Einstellung kann eingestellt werden, ob und was am internen RS232-Port angeschlossen ist. Bild 36: RS232-Funktion - Zuordnung Menü Setup Wählen Zurück mit Taste weiter bis: Menü - Setup RS232-Funktion Wählen Zurück mit Taste weiter Setup - RS232 - Funktion Wählen Zurück Setup - RS232 - Funktion...

  • Seite 33: Test

    4.7. Test Im folgenden Abschnitt werden die von der Zentrale unterstützten Geräte- und System-Tests beschrieben. 4.7.1. Alle Funkteilnehmer Sobald ein Funkmelder eine Funknachricht sendet, wird diese angezeigt. Dies ist unabhängig davon, ob der Melder in dieser Zentrale eingelernt wurde oder nicht. Es wird immer nur die zuletzt empfangene Nachricht angezeigt. Bild 37: Test - Alle Funkteilnehmer mit Taste weiter bis:...

  • Seite 34: Es Werden Eingelernte (= Eigene) Melder Erkannt Und Angezeigt: - Meldertyp

    4.7.2. Eigene Funkteilnehmer Sobald ein Funkmelder eine Funknachricht sendet, wird diese angezeigt. Es werden nur Nachrichten von Meldern angezeigt, die bei dieser Zentrale eingelernt sind. Es wird immer nur die zuletzt empfangene Nachricht angezeigt. Bild 38: Test - Eigene Funkteilnehmer mit Taste weiter bis: mit Taste...

  • Seite 35: Einen Funkteilnehmer

    4.7.3. Einen Funkteilnehmer Sobald ein Funkmelder eine Funknachricht sendet, wird diese angezeigt. Es werden nur Nachrichten des Melders angezeigt, der bei dieser Zentrale eingelernt ist und vorher ausgewählt wurde. Es wird immer nur die zuletzt empfangene Nachricht angezeigt. Bild 39: Test - Einen Funkteilnehmer mit Taste weiter bis: mit Taste...
  • Seite 36 4.7.4. Reichweitentest Die Zentrale wird in den Reichweitentestmodus versetzt. Bild 50: Test - Reichweitentest mit Taste weiter bis: mit Taste weiter bis: Test- Reichweitentest Enter Zurück Test- Reichweitentest Hinweis: Den Melder durch drücken des Sensorkopfs oder beim Druckknopfmelder durch die Auslösetaste in den Reichweitentest versetzen und an den späteren Montageort “bringen”.
  • Seite 37 4.7.5. Eingänge Es wird der aktuelle Zustand des gewählten Eingangs angezeigt. Zustandswechsel des Eingangs werden ohne Nutzereingriff direkt dargestellt. HINWEIS: Während der Test aktiv ist, werden die Eingänge nicht ausgewertet und die konfigurierten Funktionen werden nicht ausgeführt. Bild 40: Test - Eingänge mit Taste weiter bis: mit Taste...
  • Seite 38 4.7.6. Ausgänge Es wird aktuelle Zustand des gewählten Ausgangs angezeigt. Die Ausgänge können manuell geschaltet werden. Beim verlassen des Menüs werden alle Ausgänge automatisch wieder auf die der Konfiguration und dem Systemzustand entsprechenden Zustand zurückgeschaltet. ACHTUNG • Bitte beim manuellen Schalten der Ausgänge darauf achten, dass die Ausgänge vorher zulässig beschaltet wurden. •...
  • Seite 39 4.7.7. Signalgeber Die vorher konfigurierten Funk-Alarmgeber, sowie die in der Zentrale integrierte Innensirene, können Testweise gestartet werden. Verdrahtet angeschlossenen Alarmgeber können über den Test der Ausgänge geprüft werden. Hierzu die entsprechend konfigurierten Ausgänge schalten. ACHTUNG: Bitte vor Test der “Außen-/ Innensirene” Bewohner und Nachbarn informieren! Bild 42: Test - Signalgeber Menü...
  • Seite 40 4.7.8. Brandmelder Test von automatischen und manuellen Brandmelder. ACHTUNG: Während des Tests werden Zentrale und Melder in einen Testzustand versetzt. Dieser wird nach verlassen des Tests mit der nächsten Kommunikation zwischen Zentrale und den Meldern wieder zurückgesetzt. Bild 100: Test - Brandmelder mit Taste weiter bis: mit Taste...
  • Seite 41 4.7.9. GSM-Modul • Nur sichtbar wenn Wählgerät im BUS konfiguriert. • Warten bis Modul bereit. Bild 101: Test - GSM-Modul Menü Setup Wählen Zurück Menü - Setup Test Wählen Zurück Setup - Test Wählgerät Wählen Zurück Test E-Mail Senden Test E-Mail Senden Test-Wählgerät Ziel 0 Empfänger wählen...
  • Seite 42 4.7.10. Display Die korrekte Funktion und Ansteuerung des Displays kann überprüft werden. Bild 43: Test - Display mit Taste weiter bis: mit Taste weiter bis: Durch Weiter werden nacheinander folgende LCD-Farben dargestellt: - schwarz - weiß - rot - grün - blau - Moiré-Effekt (Rastermodus) Hinweis:...
  • Seite 43 4.7.11. Tasten Die korrekte Funktion aller Tasten kann überprüft werden. Bild 45: Test - Tasten mit Taste weiter bis: mit Taste weiter bis: Hinweis: Der Test startet mit der Taste “1”. Wenn eine andere Taste gedrückt wird (hier Taste “3”) wird dies angezeigt => es erfolgt keine Weiterschaltung des Tests zur Taste “2”.
  • Seite 44 4.7.12. LED Die ordnungsgemäße Funktion der Leuchtdioden des Bedienteils kann überprüft werden. Bild 46: Test - LED mit Taste weiter bis: mit Taste weiter bis: Hinweis: Test mit Wählen starten.
  • Seite 45 4.7.13. Anschlussplatine Die grundsätzliche Funktion der Ein- und Ausgangsschaltungen, der Sicherungen und der Energieversorgung der Hauptplatine werden automatisch geprüft. Hierzu müssen alle Anschlüsse an den Ein- und Ausgängen von der Hauptplatine abgezogen werden. Der Akku muss angeschlossen und die Zentrale mit 230V versorgt werden. Gefundene Probleme werden nach dem Test angezeigt und sind danach im Detail vor Ort zu prüfen und zu beseitigen.

  • Seite 46: Informationen

    4.8. Informationen 4.8.1. Zentrale Die aktuell programmierte Softwareversion des Bedienteils (Deckel) sowie der Zentralensoftware (System) werden angezeigt. Nach einem Softwareupdate kann hier geprüft werden, ob die gewünschte Software korrekt programmiert wurde. Bild 51: Informationen - Zentrale mit Taste weiter bis: Setup-information Zentrale Wählen...
  • Seite 47 4.8.2. GSM-Modul Nur sichtbar wenn GSM-Modul im BUS konfiguriert. Bild 102: Informationen - GSM-Modul mit Taste weiter bis: Setup Informat ionen Wählen Zurück mit Taste weiter bis: Setup-Informationen GSM-Mo dul Wählen Zurück IGSM-Modul Firmware Info-GSM-Modul Firmwar e GSM-Mo dul Model: Serien Nr.: FW.
  • Seite 48 4.8.3. Melderstatus Liste der kritischen Melder. Schlechtester Melder wird zuerst angezeigt. Bild 103: Informationen - Melderstatus mit Taste weiter bis: Setup Informatio nen Wählen Zurück mit Taste weiter bis: Setup-Informationen Meldersta tus - Zentrale - GSM Module - Melderstatus - Einlernfeldstärke Wählen Zurück Austausch empfohlen...

  • Seite 49: Einlernfeldstärke

    4.8.4. Einlernfeldstärke Die berechnete Wert der Einlernfeldstärkengrenzen wird angezeigt. Bild 53: Informationen - Einlernfeldstärke mit Taste weiter bis: mit Taste weiter bis: Hinweis: In diesem Beispiel = 38 = 41 Der Praxiswert liegt zwischen 30 . . . 38 Weiter Informationen bzgl. “Einlern-/Signalfeldstärke” siehe “Funkteilnehmer - Lernen”...

  • Seite 50: Einstellungen

    4.9. Einstellungen Im Menü Einstellungen werden systemweite Einstellungen konfiguriert. 4.9.1. Zweimeldungsabhängigkeit Die max. Verzögerungszeit bis zur Alarmauslösung (Timeout Voralarm bei Meldung nur eines Melders) kann zwischen 1 min und 30 min eingestellt werden. Die Werkseinstellung ist 10min. Die Einstellung gilt für das gesamte System. Die akustische Signalisierung während des Voralarm durch die Zentrale ist konfigurierbar.
  • Seite 51 4.9.2. Tag-/Nachtbetrieb Konfiguration des Tag / Nacht Betrieb: Nach Aktivierung den Nachtbetrieb einschalten, Nutzer kann direkt über die Menütasten zwischen Tag- und Nacht-Betrieb umschalten. Mit Hilfe der Funktion Tag/Nachtbetriebs können zwei unterschiedliche Überwachungskonfigurationen definiert werden, zwischen denen einfach umzuschalten ist. Dies ist z.B. sinnvoll wenn es während des normalen Betriebs stark staubbelastete Räume gibt, bei denen dann nur eine Brandüberwachung per Wärmesensor erfolgen soll.
  • Seite 52 4.9.3 Zentralensirene Einstellung ob und für welche Signalisierungen die integrierte Sirene der Zentrale genutzt werden soll. Bild 110 Menü Setup Wählen Zurück mit Taste weiter bis: Menü - Setup Einstellungen Wählen Zurück mit Taste weiter Setup-Einstellungen Zentralensirene Wählen Zurück Einstellungen- Zentralensirene Feuer-Signalisierung durch Zentralensirene...

  • Seite 53: Feuersignalton

    4.9.4. Feuersignalton Konfiguration mit welchem Alarmsignal die Innensirene bei einem Feueralarm signalisiert. Bild 56: Einstellungen - Feuersignalton Menü Setup Wählen Zurück mit Taste weiter bis: Menü - Setup Einstellungen Wählen Zurück mit Taste weiter Setup-Einstellungen Feuersignalton Wählen Zurück Einstellungen-Feuersignalton Feuersignalton DIN Ton Ändern Zurück...

  • Seite 54: Ansonsten Erscheint Spätestens Nach 30 Sekunden Im Display

    4.9.5. Netzteil Konfiguration, ob eine externe oder die interne Energieversorgung genutzt wird. Bei Einstellung auf “intern”, wird die interne Überwachung der 230V Versorgung sowie des Akku aktiviert. Bei Einstellung auf “externe PSU” muss die externe Energieversorgung dies überwachen und entsprechende Störungen signalisieren. Siehe Anschlussmöglichkeiten / Externes Netzteil.

  • Seite 55: Kundenmenü Ohne Code

    4.9.6. Kundenmenü ohne Code Wenn aktiviert, kann der Zugang zum Kundenmenü durch Drücken der ▼ - Steuertaste für min. 2 Sekunden erfolgen. Bild 61: Einstellungen - Kundenmenü ohne Code Menü Setup Wählen Zurück mit Taste weiter bis: Menü - Setup Einstellungen Wählen Zurück...

  • Seite 56: Texte Editieren

    4.9.7. Texte editieren Zum Programmieren von eigenen Texten, die System-Meldern und -Komponenten zugeordnet werden können. Die Texte 1 bis 100 (Siehe “Anhang/Nicht änderbare Texte”) sind bereits vordefiniert und können nicht geändert werden. Bild 30: Konfiguration der Funkteilnehmer - Texte editieren mit Taste weiter bis: Setup...

  • Seite 57: Optionen

    4.10. Optionen Im Menü Optionen werden die Einstellungen des Zentralenbedienteils konfiguriert. 4.10.1. Helligkeit Einstellung der Displayhelligkeit bei Bedienung am Gerät. Wird die Zentrale längere Zeit nicht bedient, dunkelt das Display automatisch ab. Bild 65: Optionen - Helligkeit mit Taste weiter bis: Hinweis: Mit den Tasten = heller bzw.
  • Seite 58 4.10.2. Farben Konfiguration der Text- und Hintergrundfarbkombination in den Menüs. Eine Einstellung von identischer Text- und Hintergrundfarbe wird verhindert. Bild 66: Optionen - Farben mit Taste weiter bis: mit Taste weiter bis: Hinweis: Mit den Tasten = hoch bzw. = tief kann jedes Farbfeld in der Vertikalen und in der Horizontalen mit den Tasten links/rechts...

  • Seite 59: Dunkelschaltung

    4.10.3. Dunkelschaltung Bei aktivierter Dunkelschaltung (Einstellung = “Ja”) werden in Ruhe (ca. 30 Sek. ohne Bedienung / Signalisierung) das Display und die grüne LED abgeschaltet. Tritt eine Störung oder ein Alarm auf, werden diese sofort angezeigt und die Anzeige bleibt bis zur Quittierung aktiv. Bild 67: Optionen - Dunkelschaltung Menü...
  • Seite 60 4.10.4. Tastentöne Konfiguration, ob bei jeder Tastenbedienung ein kurzer Signalton erzeugt werden soll. Bild 68: Optionen - Tastentöne mit Taste weiter bis: mit Taste weiter bis: Hinweis: Mit Ändern kann zwischen Tastentöne - Aus - Ein gewechselt werden.

  • Seite 61: Zeitanzeige

    4.10.5. Zeitanzeige Konfiguration, ob auf dem Ruhebildschirm die aktuelle Uhrzeit und das aktuelle Datum angezeigt werden sollen. Bild 70: Optionen - Zeitanzeige mit Taste weiter bis: mit Taste weiter bis: Setup-Optionen Wälen Zurück Hinweis: Di. 17.02.2015 Wenn “Ja” gewählt, erscheint über Di.

  • Seite 62: Zeiten

    4.11. Zeiten 4.11.1. Datum einstellen Konfiguration des aktuellen Systemdatums. Dieses wird insbesondere für die korrekte Speicherung der History benötigt. Weiterhin kann das Datum auch im Ruhebildschirm permanent angezeigt werden. Bild 74: Zeiten - Datum einstellen mit Taste weiter bis: Hinweis: Mit den Tasten oder durch Direkteingabe kann das Datum eingestellt werden.

  • Seite 63: Uhrzeit Einstellen

    4.11.2. Uhrzeit einstellen Konfiguration der aktuellen Systemzeit. Diese wird insbesondere für die korrekte Speicherung der History benötigt. Weiterhin kann die Zeit auch im Ruhebildschirm permanent angezeigt werden. Bild 75: Zeiten - Uhrzeit einstellen mit Taste weiter bis: mit Taste weiter bis: Hinweis: Mit den Tasten oder durch Direkteingabe...

  • Seite 64: Automatische Sommerzeitumstellung

    4.11.3. Automatische Sommerzeitumstellung Konfiguration, ob eine Automatische Umschaltung zwischen Sommer- und Winterzeit erfolgen soll. Bild 76: Zeiten - Automatische Sommerzeitumstellung mit Taste weiter bis: mit Taste weiter bis: Hinweis: “Ja” = mit automatischer Sommerzeitumstellung “Nein” = keine automatischer Sommerzeitumstellung Übernahme der angezeigten Einstellung mit Zurück...
  • Seite 65 4.11.4. Wartungsdatum Möglichkeit einer Terminerinnerung für den nächsten Wartungstermin einzurichten. Der Kunde erhält einen Hinweis auf die anstehende Wartung (Datum) mit einem Hinweistext, den der Facherrichter frei eingegeben kann. Bild 80: Zeiten - Wartungsdatum mit Taste aste aste weiter bis: weiter bis: weiter bis: Wartungsdatum...

  • Seite 66: Benutzer Verwaltung

    4.12. Benutzer Verwaltung In der Zentrale können bis zu 31 Benutzer (typ. 0 = Errichter / 1 = Verantwortlicher / 2-30 = andere Benutzer) eingerichtet werden. Jeder Benutzer erhält eine eigene PIN. Eine PIN besteht aus: • dem Namen des Benutzers •...
  • Seite 67 4.12.1. Benutzer Name Für jeden Benutzer kann für eine einfache Identifizierung in der History ein Name eingegeben werden. Bild 81: Benutzer Verwaltung - Benutzer Name Menü Setup Wählen Zurück mit Taste weiter bis: Menü - Setup Benutzer Verwaltung Wählen Zurück mit Taste weiter Setup-...
  • Seite 68 4.12.2. PIN-Code Für jeden aktiven Benutzer muss ein individueller Geheimcode festgelegt werden. Die Eingabe eines identischen Geheimcodes für mehrere Benutzer ist nicht möglich und wird von der Zentrale verhindert. Bild 82: Benutzer Verwaltung - PIN-Code Menü Setup Wählen Zurück mit Taste weiter bis: Menü...
  • Seite 69 4.12.3. Systemberechtigungen Tabelle 10: Benutzerverwaltung - Systemberechtigungen Setup-Benutzer Verwaltung- Menü Zentrale Einstellung Wirkung / Anmerkung Alarm löschen Sperrung des Menü: “Meldungen löschen” Störung löschen Sperrung des Menü: “Meldungen löschen” Deaktivierung Sperrung des Menü: “Deaktivierung” Systemberechtigungen Sperrung des Menü: “Manueller Alarm” Testalarm auslösen Umschalten Tag/Nacht Sperrung des Menü: “Tag/Nacht Betrieb”...

  • Seite 70: Protokollfunktion

    4.13. Protokollfunktion Die Protokollfunktion dient dazu, während des Service die History und die Zentralenkonfiguration zur Dokumentation oder Untersuchung bei Problemen abzuspeichern. Die Daten können entweder auf SD-Karte, über USB oder über das optional zu erwerbende RS232 Interface ausgegeben werden. Nach Abschluss des Service sind alle Kabel (USB, RS232) sowie die SD-Karte wieder zu entfernen. Für die Ausgabe auf eine SD-Karte, muss vorher eine kompatible microSD, FAT formatiert, in den microSD-Kartenslot der Zentrale (siehe Montage und Inbetriebnahme / Prozessorplatine) eingesetzt werden.

  • Seite 71: History Ausgeben

    4.13.1. History ausgeben Es werden immer alle 1000 History-Einträge ausgegeben. Die Einträge haben folgendes Format: Nummer des Eintrags Datum Uhrzeit Bereich Melder Melder Nummer Meldung 1 ist der neuste Eintrag Bild 87: Protokollfunktion - History ausgeben mit Taste weiter bis: Hinweis: Mit den Tasten kann zwischen folgenden...

  • Seite 72: Setup Ausgeben

    4.13.2. Setup ausgeben Die vollständige Zentralenkonfiguration wird ausgegeben. Bild 88: Protokollfunktion - Setup ausgeben mit Taste weiter bis: mit Taste weiter bis: Hinweis: Mit den Tasten kann zwischen folgenden Ausgabemöglichkeiten gewählt werden: - SD-Karte => Karte muss auf der Beachten: Rückseite der Prozessorkarte eingesteckt sein! Wenn keine Karte erscheint...

  • Seite 73: Systeminformationen Ausgeben

    4.13.3. Systeminformationen ausgeben Systeminformationen ausgeben je Melder: • Feldstärken • Verschmutzung (teilweise, melderabhängig) • Entnommene Kapazitäten (teilweise, melderabhängig) • Produktionsdatum & empfohlenes Austauschdatum (teilweise, melderabhängig) • Wartungsdatum und Ergebnis (Mit neuem Wartungskonzept) (teilweise, melderabhängig) • usw. Bild 106: Protokollfunktion - Systeminformationen ausgeben mit Taste weiter bis: Setup-Protokollfunktionen...
  • Seite 74 4.13.4. Protokolle mailen (Nur sichtbar wenn GSM-Modul im BUS konfiguriert). Bild 107: Protokollfunktion - Protokolle mailen mit Taste weiter bis: mit Taste weiter bis: Setup-Protokollfunktionen Wählen Zurück Setup- Protokolle Mailen Setup- Protokolle Mailen Zurück Wählen Wählen Zurück Setup- Protokolle Mailen Setup- Protokolle Mailen # Abbruch Radiaren...

  • Seite 75: Datensicherung

    4.14. Datensicherung Die Datensicherung dient dazu, während des Service die vollständige Konfiguration der Zentrale zu sichern (Backup). Dies ist hilfreich, wenn die Zentrale oder die Prozessorplatine ersetzt werden muss. Hierzu wird der Inhalt des EEPROMs der Prozessorplatine in einem File EEPROM.HEX gespeichert. Nach Abschluss des Service ist die SD-Karte wieder zu entfernen.

  • Seite 76: Sd Karte

    4.15. SD Karte 4.15.1. SD-Karten Information Nach Aufruf der Funktion wird die während des Service eingelegte SD-Karte geprüft und, wenn kein Fehler gefunden wurde, Informationen zum Speicherplatz auf der SD-Karte angezeigt. HINWEIS: Es erfolgt nur ein lesender Zugriff auf die Karte. Bild 91: SD Karte - SD-Karten Information Bild 92: SD Karte - SD-Karten Information 4.15.2.

  • Seite 77: Zurücksetzen-Werkseinstellungen

    4.16. Zurücksetzen-Werkseinstellungen ACHTUNG: Im System konfigurierte Repeaters werden beim zurücksetzen auf Werkseinstellungen nicht mit zurückgesetzt. Deshalb vor dem Rücksetzen auf die Werkseinstellungen alle Repeaters einzeln im Menu "Setup-Funkteilnehmer-Repeater zurücksetzen" manuell zurücksetzen. Ansonsten kann es zu inkonsistenten Systemzuständen und Problemen beim erneuten Einlernen der Melder kommen.

  • Seite 78: Gsm-Modul Einstellungen

    4.17. GSM-Modul Einstellungen • Feldstärken Nur sichtbar wenn Wählgerät im BUS konfiguriert.Siehe Anschlussmöglichkeiten/Einsetzen eines Übertragungsmoduls. • Feldstärken Warten bis Modul bereit. 4.17.1. GSM-Modul de/aktivieren Konfiguration ob das GSM-Modem verwendet werden soll oder nicht. Soll das GSM-Modem nicht genutzt werden sollte es deaktiviert werden um überflüssige Störungsmeldungen zu vermeiden.

  • Seite 79: Sim-Verwaltung

    4.17.2. SIM-Verwaltung Bild 114: SIM-Verwaltung Menü Setzen Sie die SIM-Karte ein. Wählen Zurück mit Taste weiter bis: Menü - Setup Wählen Zurück mit Taste weiter bis: GSM-Modul Einstellungen Mit dem Tastaturblock können Ziffern, Zahlen eingegeben werden. “Radieren” = Löschen der letzten Textstelle (vorn rechts nach links). Zurück Wählen “Enter”...
  • Seite 80 4.17.3. Objektinformation z.B. Adresse, Kunden-, Objektnummer o.Ä. Bild 115: Objektinformation Menü Setup Wählen Zurück mit Taste weiter bis: Menü - Setup GSM-Modul Einstellungen Wählen Zurück mit Taste weiter GSM-Modul Einstellungen Objektinformation Wählen Zurück Name eingeben - Objektinformation (z.B. Adresse, Kunden-, Objektnummer o.Ä.) Objektinformation Objektname eingeben Mit “Radieren”...
  • Seite 81 4.17.4. SMS Konfiguration • SMS-Servicecenter-Nummer • Provider Konfiguration Bild 117: SMS Konfiguration Menü Setup Wählen Zurück mit Taste weiter bis: Menü - Setup GSM-Modul Einstellungen Wählen Zurück mit Taste weiter GSM-Modul Einstellungen SMS Konfiguration SMS Konfiguration Konfigurationsdaten werden soweit möglich von der SIM-Karte übernommen Wählen Zurück...
  • Seite 82 4.17.5. Zieldefinition • Namen • phone number SMS • Adresse E-Mail Bild 118: Zieldefinition Menü Setup Wählen Zurück mit Taste weiter bis: Menü - Setup GSM-Modul Einstellungen Wählen Zurück mit Taste weiter GSM-Modul Einstellungen Zieldefinition Wählen Zurück Übersicht der Einstellungen Zieldefinition Wählen: Zu ändernder Ziel0...

  • Seite 83: Übersicht Der Konfiguration

    4.17.6. Ereignisdefinition • Ereignis Wählen • Übersicht der Konfiguration • Schritt wählen S1...S8 • Anzeige oder Auswahl des Ziels Bild 119: Ereignisdefinition Menü Setup Wählen Zurück Menü - Setup GSM-Modul Einstellungen Wählen Zurück GSM-Modul Einstellungen Ereignisdefinition Wählen Zurück Ereignisdefinition Alarm Wählen Zurück Alarm...

  • Seite 84: Garantiebestimmungen

    5. Garantiebestimmungen 24 Monate gegen Material- und Fabrikationsfehler. Fehlerhafte Geräte sind dem üblichen Großhändler auszuhändigen. Die Garantie kommt nur zum Tragen, wenn das Rücksendeverfahren über Installateur und Großhändler gewahrt wurde, und wenn nach Begutachtung durch unsere Abteilung Qualitätsprüfung kein Fehler infolge unsachgemäßen Einbaus und/ oder falscher Anwendung festgestellt wurde.

  • Seite 85: Technische Daten

    6. Technische Daten Tabelle 13: Technische Daten RFZ064D Funk-Melder max. empfohlen 50. (max. 64) Funk-Sirenen max. 14 Funk-Repeater max.10 Bereiche GSM Modul RFW064D integriert Optional Montageplätze für optionale Erweiterungen Energieversorgung • integriertes Netzteil • 230 V AC; 50 … 60 Hz;...

  • Seite 86: Instandhaltung

    Tabelle 14: Funkdaten Frequenzbereich 434 MHz Band 433,050 - 434,790 MHz, 10 mW max, Duty cycle 10% 868 MHz Band 868,000 - 870,000 MHz, 25 mW max, Duty cycle 0,10% Rx: category 2 Sendeleistung max.10 mW ERP Modulationsart Anzahl Kanäle 434 MHz Band 868 MHz Band Kanalraster...

  • Seite 87: Anhang

    8. Anhang 8.1. Nicht änderbare Texte Tabelle 15: Feste Texte Abstellraum Eingang Kellerfenster Schlafz.fenster Appartement Einliegerwohnung Kellertuer Schlafz.tuer Appartementtuer Empfang Kinderfenster Schulungsraum Arbeitszimmer Entwicklung Kindertuer Schwimmbad Archiv Esszimmer Kinderzimmer Sekretariat Aufenthaltsraum Esszimmerfenster Kueche Technik Ausgang Esszimmertuer Kuechenfenster Terrassenfenster Ausstellungsraum Fahrradkeller Kuechentuer Terrassentuer Fitnessraum...

  • Seite 88: Frei Programmierbare Texte

    8.2. Frei programmierbare Texte Tabelle 16: Programmierbare Texte...

  • Seite 89: Tabelle Für Benutzerkonfiguration

    8.3. Tabelle für Benutzerkonfiguration Übungsalarm/ Störung Umschalten Konfiguration Name Code Alarm löschen Deaktivierung Testalarm löschen Tag/Nacht ändern auslösen Bsp. Hr. Muster 123456...

  • Seite 90: Prüfliste: Inspektion/Wartung Der Hausalarmanlage Typ B

    8.4. Prüfliste: Inspektion/Wartung der Hausalarmanlage Typ B...
  • Seite 91 8.4. Prüfliste: Inspektion/Wartung der Hausalarmanlage Typ B...

  • Seite 92: Muster Für Prüfplan Melder

    8.5. Muster für Prüfplan Melder...
  • Seite 93 Die auf diesem Produkt angebrachte Kennzeichnung bezieht sich ausschließlich auf die Brandmeldezentralenfunktion. Die Brandmeldezentrale RFZ064D entspricht den Anforderungen der Verordnung (EU) Nr. 305/2011 und allen wesentlichen Merkmalen und Bestimmungen der harmonisierten Norm EN54-2 und -25. Die Leistungserklärung Nr. 1772-150789 des Produktes RFZ064D kann auf der Internetseite der Firma Hager des zutreffenden Landes heruntergeladen werden.
