Svenska BC 60
Laddaren är avsedd för laddningsbara blybatterier med större kapacitet
än 24Ah, och godkänd för fast montering i motorfordon med 12 V elsys-
tem och negativ jord (minus till gods).
Vid laddning behöver man varken skruva av batteriets cellproppar eller
demontera batterikablarna. Laddaren är dimensionerad för att ladda vid
låga temperaturer. Batteritillverkarens anvisningar om skötsel, efterfyll-
ning av destillerat vatten, rengöring o dyl måste efterföljas.
OBS! Kontrollera batteriets syranivå regelbundet.
Anslutning till 230 V sker med Calix plug-in kablar, skarvkablar och
grenuttag. Har fordonet redan utrustats med Calix elektriska värmesystem
kan komplettering med skarvkabel och grenuttag för inkoppling av bat-
teriladdaren behövas.
Vid montering av enbart batteriladdare, ansluts laddaren med Calix
intagskabel (MK) och anslutningskablar (MS). För vidare information, se
www.calix.se.
Laddaren får endast anlutas till jordat uttag. För tidsstyrning av motor-
och / eller kupévärmare används Calix timer. Reläkontakten kopplas in
efter laddaren se. översiktsbild.
Montering
Röd kabel ansluts till batteriets + pol och svart kabel till fordonets chassie.
Temperatursensorn som är inbyggd i minusgabeln (svart) används för att
ge korrekt laddspänning vid olika temperaturer.
Laddaren monteras på ett sådant sätt att omgivningstemperaturen inte
blir för hög. Ej nära t.ex. turboaggregat, grenrör etc. Max. temperatur
+105°C (+70°C under laddning) får ej överstigas.
Funktion
Högladdningsfas: Laddning sker vid max 14,7 V och laddnings-ström-
men regleras efter laddningsbehov. Efter 30 timmars inkoppling eller då
laddningsströmmen sjunkit till 0,3 A övergår laddningen automatiskt i
en lågladdningsfas. Tiden 30 timmar är vald med hänsyn till batteriets
förmåga att utstå laddningsspänningen 14,7 V. Jämför vidstående

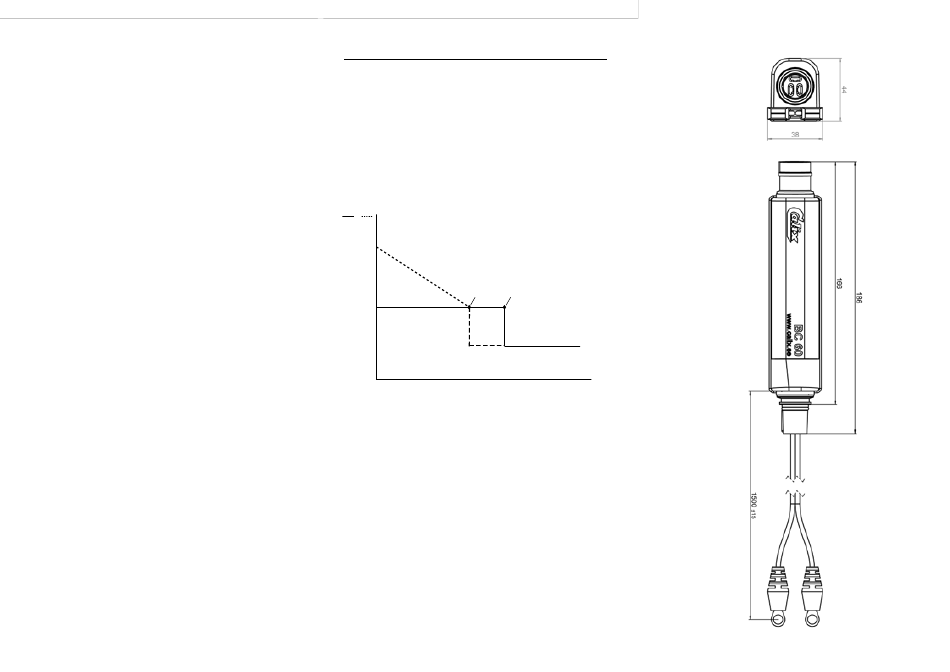

diagram.
Lågladdningsfas: Laddning sker vid max 13.7 V och laddningsström-
men regleras efter laddningsbehov. Vid enbart underhållsladdning av
batteri kan laddningsströmmen uppgå till 2A för att kunna kompensera
parallella laster utan att urladdning sker från batteriet. Batteriladdaren
laddar i låg-laddningsfas så länge den är ansluten till nätspänning
(230 V). Hela laddnings cykeln genomförs med temperaturkompensa-
tion. Den svarta kabelskon är utrustad med mätkropp som anpassar
laddningspänningen till aktuell omgivningstemperatur.
Varning
Batteriet avger explosiva gaser vid laddning undvik gnistbildning och
öppen låga.
Produkten är inte ämnad att användas av personer (inklusive barn)
med nedsatt fysisk eller mental förmåga eller som har brist på kun-
skap eller erfarenhet, om de inte har fått handledning eller
fått information om hur man använder produkten av en person som
är ansvarig för deras säkerhet. Barn skall övervakas så att de inte
leker med produkten.
GARANTI
För våra produkter lämnas 3 års garanti räknat från försäljningsdatum.
Garantin omfattar fabrikations- och materialfel. Skador som orsakats av
felaktig montering och skötsel ersättes ej. Garantiersättning enligt svensk
praxis kan endast åberopas tillsammans med inköpskvitto varav framgår
varutyp, datum och försäljningsställe. Vid eventuell reklamation sändes den
felaktiga varan eller i förekommande fall utbytbar defekt detalj tillsammans
med kvitto enligt ovan och genom återförsäljarens försorg till : CALIX AB,
Box 5026, 630 05 ESKILSTUNA.
Tekniska data/Technical data BC 60
Systemspänning
Laddningsspänning
Underhållsladdningsspänning
Max laddström
Ineffekt
Egenförbrukning
Längd / Bredd / Höjd
Vikt med kablar
Vi förbehåller oss rätten till tekniska ändringar utan föregående med-
delande.
U [V] I [A]
2,5A
0,3A
30h
14,7V
HÖGLADDNINGSFAS
max
0-30h
LÅGLADDNINGSFAS
0A
0h
30h
12V
14,7V
13,7V
2A
50W
1,0mA
185x35x40
0,2kg
13,7V
max
tid
