Wartung (fortgesetzt)
Zusammenbau
Beim Zusammenbau werden die Zerlegungsschritte in
umgekehrter Reihenfolge ausgeführt.
Alle O-Ring-Dichtungen auf Kratzer und Verschleiß
überprüfen und falls nötig ersetzen.
Einbau des Stößelabschnittes
1. Die Stößel- (3) und Zylinder- (1) dichtungen sowie
beide Bohrungen des Zylinders mit ein wenig
sauberem Öl beschichten.
2. Den Stößel vollständig in den Zylinder schieben.
3. Die Installationsstange in das Gewindeloch des
Stößels einschrauben. Die Kompressionsfeder (7)
einsetzen. Die federbelastete Halteplatte (4) so auf
der Feder (7) plazieren, daß die Installationsstange
durch das 1/4-Zoll-Loch in der Halteplatte läuft.
4. Die flache Scheibe und die Sechskantmutter mit
Gewinde auf die Installationsstange setzen. Die
Mutter aufschrauben, bis die federbelastete
Halteplatte unterhalb der Sicherungsring-
Einkerbung angelangt ist. Die beiden
Sicherungsringe (5) 180° verschoben installieren.
Die Installationsstange entfernen.

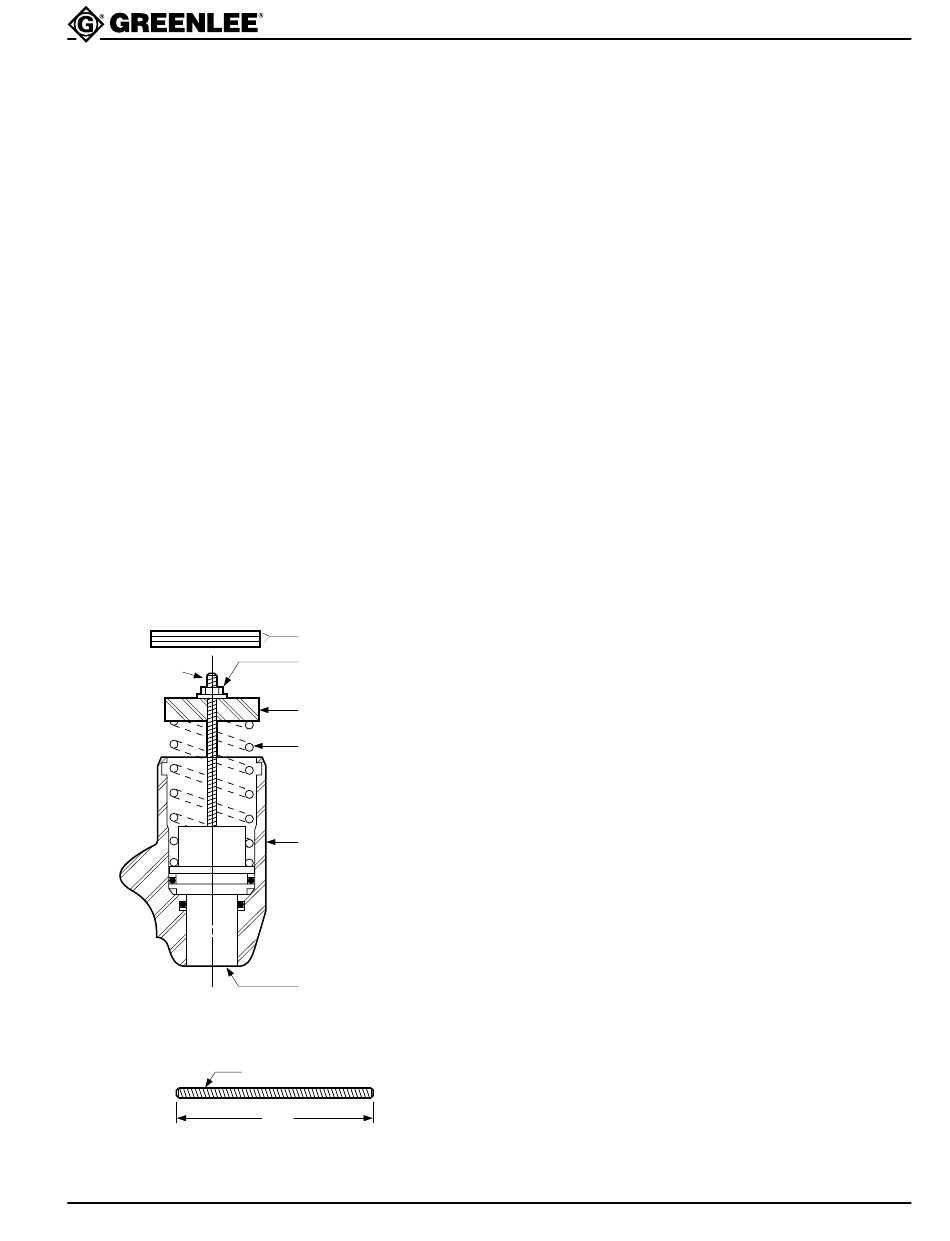

Installationsstange
Installationsstange (Stahl)
10-32 Gewinde
Greenlee Textron/Tochtergesellschaft von Textron Inc.
7904SB/7906SB Hydraulische Stanzmaschine
Sicherungsringe
Flache Scheibe und Mutter
Federbelastete Halteplatte (4)
Kompressionsfeder (7)
Zylinder (1)
Stößel (3)
3_
Einbau des Pumpenabschnittes
Die Tauchkolbenbohrung mit sauberem Hydrauliköl
befüllen. Die O-Ring-Dichtungen am Tauchkolben mit
sauberem Öl beschichten und den Pumpenblock (2)
wieder einsetzen, dabei muß der Löseventilknopf (27)
zugedreht sein.
Zusammenbau - Stößelabschnitt und
Pumpenabschnitt
1. Den Antriebsstift (25) am Pumpenblock (2)
installieren.
Hinweis: Der Antriebsstift muß weniger als 0,1 Zoll
hoch installiert werden.
2. Die O-Ring-Einkerbung am Pumpenblock und den
O-Ring (14) mit ein wenig sauberem Öl
beschichten. Den O-Ring (14) und den Stützring
(15) am Pumpenblock (2) montieren.
3. Eine dünne Schicht Schmiermittel (Molycote G)
an den Außengewinden des Pumpenblocks (2)
auftragen. Sicherstellen, daß der O-Ring (14) und
der Stützring (15) mit ein wenig Öl beschichtet sind,
dann den Zylinder (1) vorsichtig auf den
Pumpenblock schieben.
4. Den Zylinder bis zum Anschlag auf den
Pumpenblock schrauben. Dann den Zylinder
zurückdrehen, bis die Einstellschraube (13) so
installiert werden kann, daß eine Drehung von
nahezu 360° möglich ist.
Hinweis: Wenn der Zylinder mehr als EINE
Umdrehung zurückgedreht wurde, muß
Schritt 4 wiederholt werden.
5. Loctite 242 oder gleichwertiges an der
Einstellschraube (13) anbringen. Die
Einstellschraube bis zum Anschlag einschrauben
und dann 45-90° zurückdrehen.
6. Die Einheit mit sauberem Öl befüllen und entlüften.
Siehe Hinzufügen von Hydrauliköl.
