Elektrischer Anschluss
HINWEIS!
Alle elektrischen Anschlüsse müssen von einem
geprüften Elektriker ausgeführt werden.
Bei der Elektroinstallation und beim Verlegen
der Leitungen sind die geltenden Vorschriften
zu berücksichtigen.
Die F1345 muss beim Austausch elektrischer
Komponenten spannungslos sein.
HINWEIS!
Beim Austausch der Grund- und der Eingangs-
platine muss ein ESD-Schutzarmband verwen-
det werden und mit den Karten muss entspre-
chend der beigefügten Serviceanleitung um-
gegangen werden.

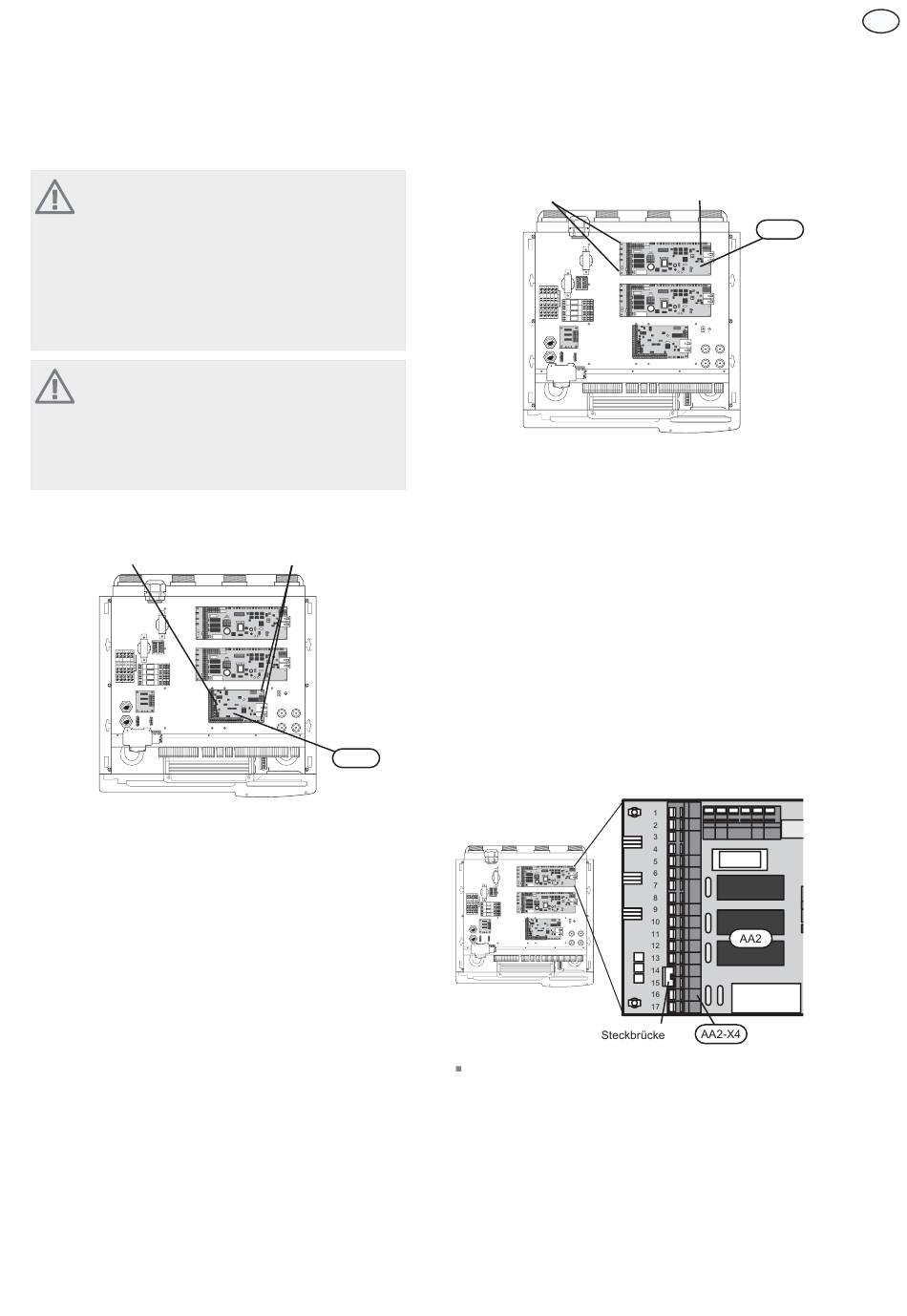

Austausch der Eingangsplatine (AA3)
Schraube
LEK
1. Demontieren Sie alle Kabel und Kontakte von der
alten Platine. Notieren Sie sich, wo sie angeschlos-
sen waren.
2. Lösen Sie die Schraube (Torx 20), die die Platine
festhält.
3. Lösen Sie die Platine von den Kunststoffhalterun-
gen (2 Stück), indem Sie den Haken der Halterrung
eindrücken und die Platine nach oben ziehen.
4. Tauschen Sie die Platine gegen die neue Eingangs-
platine aus und befestigen Sie diese mit den
Kunststoffhalterungen und der Schraube.
5. Schließen Sie die Kabel und Kontakte an die neue
Platine an. Siehe bei Bedarf den Elektroschaltplan
im Installateurhandbuch für die Wärmepumpe.
Kunststoffhalterung
AA3
Austauschen der Grundplatine (AA2)
Kunststoffhalterung
LEK
1. Demontieren Sie alle Kabel und Kontakte von der
alten Platine. Notieren Sie sich, wo sie angeschlos-
sen waren.
2. Lösen Sie die Schraube (Torx 20), die die Platine
festhält.
3. Lösen Sie die Platine von den Kunststoffhalterun-
gen (2 Stück), indem Sie den Haken der Halterrung
eindrücken und die Platine nach oben ziehen.
4. Tauschen Sie die Platine gegen die neue Grundpla-
tine aus und befestigen Sie diese mit den Kunst-
stoffhalterungen und der Schraube.
5. Montieren Sie die Kantenkontaktbügel der alten
Platine entsprechend der Abbildung auf der neuen
Platine.
6. Schließen Sie die Kabel und Kontakte an die neue
Platine an. Siehe bei Bedarf den Elektroschaltplan
im Installateurhandbuch für die Wärmepumpe.
F1345
LEK
Umstecken der Kantenkontaktbügel von AA2-X4:14-
15 auf die neue Platine.
Schraube
AA2
DE
55
