PAINT BORER
518 USB
Schichtdickenmessung
nach dem
Keilschnittverfahren
testing equipment for quality management
DIN 50 986
ISO 2808
ASTM D 4138
ASTM D 5796
PAINT BORER
518 MC
PAINT BORER 518 MC
Alle Beschichtungen auf
beliebigen Substraten
Einzelne Schichten von
Mehrschichtsystemen
PAINTXPLORER

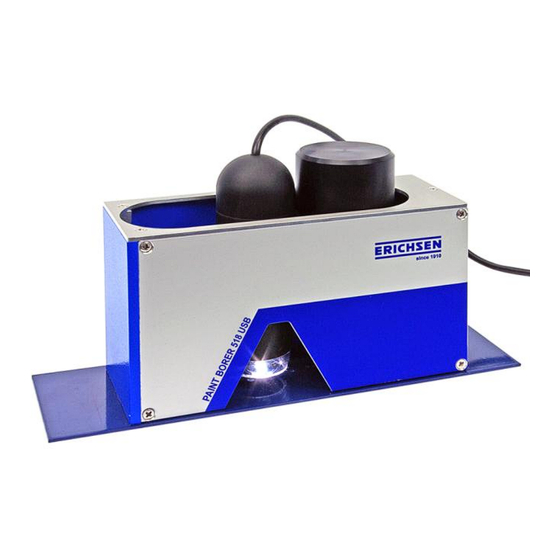

PAINT BORER 518 USB
PAINTXPLORER 548
Technische Beschreibung
Universell
einsetzbare
Schichtdicken-
messgeräte
548
Werbung
Verwandte Anleitungen für ERICHSEN PAINT BORER 518 USB
Inhaltszusammenfassung für ERICHSEN PAINT BORER 518 USB
- Seite 1 PAINT BORER PAINT BORER PAINTXPLORER 518 USB 518 MC PAINT BORER 518 USB Schichtdickenmessung nach dem Keilschnittverfahren PAINT BORER 518 MC PAINTXPLORER 548 testing equipment for quality management Technische Beschreibung DIN 50 986 Alle Beschichtungen auf Universell beliebigen Substraten einsetzbare...
- Seite 2 2 Mio. Pixel CMOS-Bildsensor und skalierbarer Beleuchtung einschalten. Präzisionsmessung, wird eine unmittelbare Bilderfassung direkt am Objekt vorgenommen. Zum Anschluss an einen PC/Laptop/WINDOWS- Tablet ist mit dem neuen Paint Borer 518 USB eine komfortable Möglichkeit zur digital unterstützten, visuellen Erkennung/Erfassung/Messung Dokumentation gegeben. Eine entsprechende Software gehört zum Lieferumfang.
- Seite 3 Abhängig vom Bohrwinkel, kann den markierten Beispiele: Abständen nun über eine Tangentialfunktion die jeweilige Schichtdicke der schräg angeschnittenen und senkrecht betrachteten Bereiche zugeordnet werden. So lassen sich sowohl Einzelschichten, wie auch jede einzelne Schicht von Mehrschichtaufbauten mit nur einer Bohrung erfassen und messen. Das hierfür nötige Formelwerk sowie alle weiteren hierzu dienlichen...
- Seite 4 Schichtdickenmessgerät PAINT BORER 518 MC PAINT BORER 518 MC Das Messprinzip Die Bohrvorrichtung ist im Gleitstück federnd gelagert Der PAINT BORER 518 MC arbeitet nach dem und kann so mit geringer Kraft auf die Probe gedrückt genormten Keilschnittverfahren, bei dem die Probe werden, wobei sich dann der Bohrer automatisch unter definiertem Winkel angebohrt wird.
- Seite 5 Schichtdickenmessgerät PAINTXPLORER 548 PAINTXPLORER 548 mit Bohrstativ Das Messprinzip Die Bedienung Die Anwendung des PAINTXPLORER 548 gleicht PAINTXPLORER arbeitet nach dem grundsätzlich der des PAINT BORER 518 MC/ gleichen Messprinzip des genormten Keilschnitt- 518 USB: verfahrens wie auch der PAINT BORER 518 MC / ...
-
Seite 6: Technische Daten
Technische Daten Technische Daten PAINT BORER 518 MC PAINT BORER 518 USB Abmessungen (L x B x H): 155 x 55 x 110 mm Abmessungen (L x B x H): 155 x 55 x 110 mm Nettogewicht: ca. 850 g Nettogewicht: ca. - Seite 7 Technische Daten PAINTXPLORER 548 Bohreinheit Abmessungen (H x B x T): 145 x 70 x 40 mm Nettogewicht: ca. 600 g Bohrerdrehzahl: ca. 500 Upm Stromversorgung: Steckernetzteil (100 - 240) VAC, (47 - 63) Hz 18 VDC / 0,8 A Bohrstativ Abmessungen (H x B x T): 280 x 190 x 120 mm...
- Seite 8 Bestellinformationen Abbildung Best.-Nr. Produkt-Bezeichnung 2348.01.31 Schichtdickenmessgerät PAINT BORER 518 USB inklusiv Bohrer Nr. 5 je 1 Filzschreiber schwarz/silber Schraubendreher aufladbare Batterie (9 V) Steckernetzteil (100 - 240)VAC, (47 - 63)Hz Software Kalibrierstandard Kunststoffkoffer ...
