Steca StecaGrid Vision Handbuch
Fernanzeige
Verwandte Anleitungen für Steca StecaGrid Vision
Inhaltszusammenfassung für Steca StecaGrid Vision
- Seite 1 Fernanzeige remote indication • télé-affichage display remoto • StecaGrid Vision Handbuch Manual Manuel Manuale • • • DE EN FR IT 734.144 | Z04 | 2012-11-22 Änderungen aufgrund technischer Verbesserungen vorbehalten!
-
Seite 3: Inhaltsverzeichnis
Inhalt Allgemeine Sicherheitshinweise ......2 Bestimmungsgemäße Verwendung......2 Zu dieser Anleitung ..........3 Inhalt ................3 Zielgruppe ..............3 Kennzeichnungen und Symbole ........3 Lieferumfang ............4 Installation .............. 5 Montage ..............5 Demontage ..............5 Aufbau und Funktion ..........6 Aufbau ............... -
Seite 4: Allgemeine Sicherheitshinweise
• Dieses Gerät ist nicht bestimmt für Kinder und Personen mit physischen, sensori- schen oder mentalen Beeinträchtigungen. Bestimmungsgemäße Verwendung Die Fernanzeige StecaGrid Vision, im Folgenden als Fernanzeige bezeichnet, ist aus- schließlich für den Anschluss an folgende Wechselrichter vorgesehen: • StecaGrid 1800/2300/3010/3000/3600/4200 und StecaGrid 2020 • StecaGrid 8000 3ph/10000 3ph... -
Seite 5: Zu Dieser Anleitung
Zu dieser Anleitung Inhalt Diese Anleitung beschreibt die Installation, Inbetriebnahme, Bedienung und Demontage der Fernanzeige. Zu angeschlossene Komponenten sind die Anleitungen der jeweiligen Hersteller zu beachten. Zielgruppe Zielgruppe dieses Dokuments sind: • Fachkräfte, die das Gerät montieren, anschließen, in Betrieb nehmen und demontie- ren, • Endnutzer, die am Gerät Betriebsdaten ablesen. -
Seite 6: Kennzeichnungen Im Text
Variable, Platzhalter Tab. 3: Allgemeine Kennzeichnungen im Text Lieferumfang • 1 x Fernanzeige Steca Grid Vision • 1 x Steckernetzteil • 2 x COMBICON-Steckverbinder: 2-polig, 3-polig • 1 x HARTING PushPull RJ45 10G, Nr. 09 45 145 1560: Push-Pull-Verriegelung, werk- zeuglos konfektionierbar • 3 x Wanddübel 6 mm mit Schrauben... -
Seite 7: Installation
Installation Montage Vorsicht • Stromschlag- und Brandgefahr bei Montage in feuchter Umgebung! Der Montageort muss so beschaffen sein, dass die Schutzart des Geräts ausreichend ist; siehe Abschnitt 12, S. 26. • Gefahr von Körperverletzung und Beschädigung des Gehäuses beim Bohren! Gehäuse nicht als Bohrschablone verwenden. -
Seite 8: Aufbau Und Funktion

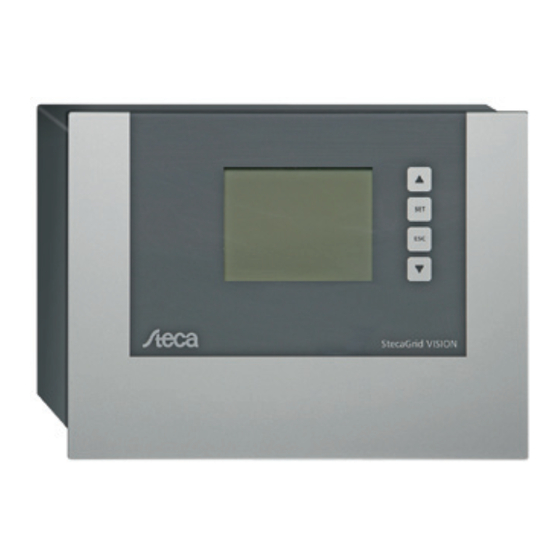

Aufbau und Funktion Aufbau 6.1.1 Front Display AUF-Taste SET-Taste ESC-Taste AB-Taste Abb. 1: Front mit Display und Bedientasten 6.1.2 Anschlüsse Unterseite Abb. 2: Anschlüsse an der Unterseite Nr. Schnittstelle Beschreibung Anschluss für Steckernetzteil für mitgeliefertes Steckernetzteil ... -
Seite 9: Verkabelung
6.1.3 Verkabelung An die Fernanzeige können bis zu 20 Wechselrichter angeschlossen werden. Die Kommu- nikation zwischen Fernanzeige und Wechselrichtern erfolgt drahtgebunden über einen RS485-Bus. Mehr dazu in der Anleitung der Wechselrichter. Funktion 6.2.1 Bedientasten Taste Funktion (AUF-Taste) • blättert im Menü nach oben • erhöht einen Wert • springt in ein Untermenü... -
Seite 10: Inbetriebnahme
Inbetriebnahme Hinweis Beim Anschließen der Stromversorgung der Fernanzeige sowie der Datenkabel zwischen Fernanzeige und Wechselrichtern muss keine Reihenfolge beachtet werden. Stromversorgung Die Stromversorgung muss folgende Bedingungen erfüllen: ✔ Nennspannung: 12 V ± 20 % ✔ Maximale Leistungsaufnahme: ≤ 4 W Das mitgelieferte Steckernetzteil erfüllt diese Bedingungen. Stromversorgung anschließen Achtung Gefahr der Beschädigung oder Fehlfunktion. -
Seite 11: Grundeinstellung
Grundeinstellung An der neu angeschlossenen Fernanzeige müssen einige Grundeinstellungen durchge- führt werden. Dies erfolgt in einer geführten Inbetriebnahme. Dabei gilt: • Die geführte Inbetriebnahme startet wenn: – die Grundeinstellungen der Fernanzeige noch nicht durchgeführt wurden und die Fernanzeige das 1. Mal eingeschaltet wird. –... -
Seite 12: Anzahl Und Adressen Der Wechselrichter Eintragen
7.3.3 Anzahl und Adressen der Wechselrichter eintragen Im nächsten Schritt müssen Anzahl und Adressen der Wechselrichter in einer Liste eingetragen werden: 1. Wählen Sie mit den AUF- und AB-Tasten die An- zahl der Wechselrichter. 2. Bestätigen Sie mit der SET-Taste. Die Adressenliste enthält die gewählte Anzahl an Wechselrichtern, das Adressfeld von Wechselrich- ter 1 ist aktiv. -
Seite 13: Ländereinstellung
7.3.4 Ländereinstellung Hinweis Mit dem Einstellen des Landes werden die örtlichen Vorgaben zum Einspeisen in das Stromnetz festgelegt. Auf Grund von Sicherheitsvorschriften zur Netzeinspeisung ist das Einstellen des Landes nur einmal möglich und kann nachträglich nicht geändert werden. Die Fernanzeige fragt die gesetzten und unterstützten Länder der Wechselrichter ab. Dabei können 4 Fälle auftreten: Fall 1: Bei keinem Wechselrichter ist ein Land gesetzt (standard) 1. -
Seite 14: Einschalten
Wird die Fernanzeige an die Spannungs-Versorgung angeschlossen, zeigt das Display zuerst das Start-Logo und danach die Ansicht Tagesertrag System. Liegen Störungen vor, bleibt das Steca-Logo sichtbar. Tagesertrag System Die Ansicht Tagesertrag System verschafft einen Über- blick über den aktuellen Zustand aller Wechselrichter. -
Seite 15: Hauptmenü
Hauptmenü Aus den Ansichten Tagesertrag System oder Tageser- trag Wechselrichter wechseln Sie mit der SET-Taste in das Hauptmenü. Durch die Menüeinträge kann mit den AUF- und AB-Tasten geblättert werden. Mit der SET-Taste wechseln Sie in das Untermenü des jeweiligen Menüeintrags. Mit der ESC-Taste wechseln Sie zurück in die höhere Menüebene. - Seite 16 9.1.2 Ertrag Über das Untermenü Ertrag können Sie sich die Erträ- ge des Gesamtsystems oder einzelner Wechselrichter anzeigen lassen. Dabei können Sie zwischen unterschiedlichen Zeiträu- men wählen: • System gesamt • System Jahr • System Monat • System Tag • Wechselrichter gesamt • Wechselrichter Jahr • Wechselrichter Monat • Wechselrichter Tag...
- Seite 17 System Monat Unter diesem Menüeintrag wird der aufaddierte Ertrag aller Wechselrichter des ausgewählten Monats ange- zeigt. Die Erträge der einzelnen Tage dieses Monats werden als Balkendiagramm angezeigt. Die Anzahl der Tage in diesem Monat wird berücksichtigt (30, 31 oder 28/29). Mit den AUF- und AB-Tasten kann durch die letzten 12 Monate geblättert werden.
-
Seite 18: Einstellungen
Wechselrichter Monat Unter diesem Menüeintrag wird der Ertrag des aus- gewählten Wechselrichters des aktuellen Monats an- gezeigt. Die Erträge der einzelnen Tage dieses Monats werden als Balkendiagramm angezeigt. Die Anzahl der Tage in diesem Monat wird berücksichtigt (30, 31 oder 28/29). - Seite 19 Sprache Es wird eine Liste mit den von der Fernanzeige unter- stützen Sprachen angezeigt. Die aktuelle Sprache ist ausgewählt. Mit den AUF- und AB-Tasten können Sie zwischen den Sprachen blättern und eine mit der SET- Taste wählen. Land Es wird das an den angeschlossenen Wechselrichtern eingestellte Land angezeigt.
-
Seite 20: Alarmierung
Adressen Wechselrichter Unter diesem Menüpunkt können Sie die Anzahl der angeschlossenen Wechselrichter und deren Adressie- rung einstellen. Mit den AUF- und AB-Tasten stellen Sie einen Wert ein. Mit der SET-Taste bestätigen Sie den Wert und springen zur nächsten Einstellung. Zunächst kann die Anzahl der Wechselrichter einge- stellt werden. -
Seite 21: Information
• Seriennummer • Software-Version: — Baugruppe SYS — Baugruppe CommAdapt • Hardware-Version — Baugruppe SYS — Baugruppe CommAdapt SET springt zum nächsten Wechselrichter. Hersteller Hier werden die Steca-Kontaktdaten angezeigt. Zum Anzeigen mit Taste nach unten blättern. 734.144 | Z04 | 2012-11-22... -
Seite 22: Fehler / Warnungen
Fehler / Warnungen Unter diesem Menüpunkt können Sie sich die zuletzt gemeldeten Fehler von System oder Wechselrichter anzeigen lassen. 9.5.1 System Hier werden alle aktuell gemeldeten Fehler der Fern- anzeige in einer Liste angezeigt. Es werden sowohl quittierte als auch nicht quittierte Fehler angezeigt. Mit den AUF- und AB-Tasten können Sie durch die Liste blättern. -
Seite 23: Meldungen
Meldungen 11.1 Fehlermeldungen Fehlermeldungen werden entweder vom Wechselrichter oder von der Fernanzeige er- zeugt und wie folgt angezeigt: 11.1.1 Fehlermeldungstypen Es gibt 3 Typen von Fehlermeldungen: • Typ Information I Der Wechselrichter hat einen Fehler erkannt, der das Einspeisen nicht beeinträchtigt. Ein Eingreifen durch den Benutzer ist erforderlich. -
Seite 24: Fehlermeldungen Der Wechselrichter
11.1.3 Fehlermeldungen der Wechselrichter Dauer- Fehlermeldung Beschreibung haft Netzspannung zu Die am Wechselrichter anliegende Netzspannung überschreitet an einer oder mehreren Phasen den zulässigen Wert. Der Wechselrichter darf nicht hoch ins Netz einspeisen. Verständigen Sie Ihren Installateur. Netzspannung zu Die am Wechselrichter anliegende Netzspannung unterschreitet an einer oder mehreren Phasen den zulässigen Wert. - Seite 25 Dauer- Fehlermeldung Beschreibung haft Der Wechselrichter kann nicht mit voller Leistung ins Netz einspeisen, da Leistungsreduk- die maximal zulässige interne Temperatur erreicht wurde. Dieser Zustand tion: Temperatur > 30 min dauert bereits seit mehr als 30 Minuten an. Verständigen Sie Ihren Installateur. Der Wechselrichter kann oder darf nicht mit voller Leistung ins Netz ein- Leistungsredukti- speisen, da die über 10 Minuten gemittelte Ausgangsspannung seit mehr...
-
Seite 26: Fehlermeldungen Der Fernanzeige
11.1.4 Fehlermeldungen der Fernanzeige W: <XX>% unter durchschnittlichem Tagesertrag Zum Tageswechsel (0:00 Uhr) findet die Prüfung auf Minderertrag statt. Dabei gilt: • Der Tagesertrag jedes Wechselrichters wird mit dem durchschnittlichen Tagesertrag aller Wechselrichter verglichen. • Liegt ein Wechselrichter unterhalb der für ihn eingestellten Schwelle, aber über 0,001 Wh, wird der Alarm ausgelöst. - Seite 27 11.2.3 Adresseinstellung Die Adressierung wird bei der Inbetriebnahme und bei einem Fehler im geräteinternen Speicher abgefragt; siehe Abschnitt 7, S. 8 ff. 11.2.4 Ländereinstellung Wurden die Einstellungen der Wechselrichter geändert, muss unter Umständen die Län- dereinstellung neu vorgenommen werden; siehe Abschnitt 7, S. 8 ff. Ländereinstellung Die Meldung bedeutet, dass auf keinem der Wechsel- richter ein Land gesetzt ist und die Wechselrichter mit...
-
Seite 28: Technische Daten
1. Land mit AUF / AB auswählen. Hinweis: Wenn Ihr Land nicht angezeigt wird, Land mit möglichst ähnlichen Werten eingeben; siehe Anleitung des Wechselrichters. 2. SET drücken. Die Sicherheitsabfrage erscheint (Abb. links). 3. Bestätigen wählen. 4. SET drücken. Die Ansicht Tagesertrag System wird angezeigt. -
Seite 29: Gewährleistung
Material- oder Verarbeitungsfehler Die Garantie gilt nur für Material- und Verarbeitungsfehler, soweit diese auf mangelhaf- tes fachmännisches Können seitens Steca zurückzuführen sind. Steca behält sich das Recht vor, nach eigenem Ermessen die defekten Produkte zu repa- rieren, anzupassen oder zu ersetzen. 13.2... -
Seite 30: Haftungsausschluss
überwacht werden. Eine unsachgemäße Ausführung der Installation kann zu Sachschäden führen und in Folge Personen gefährden. Daher übernimmt die Steca Elektronik GmbH keinerlei Verantwortung und Haftung für Verluste, Schäden oder Kosten, die sich aus fehlerhafter Installation, unsachgemäßem Betrieb sowie falscher Verwendung und Wartung ergeben oder in irgendeiner Weise damit zusammenhängen. - Seite 117 Appendix Zertifikate • Certificates • Certificats • Certificati 734.144 | Z04 | 2012-11-22...
