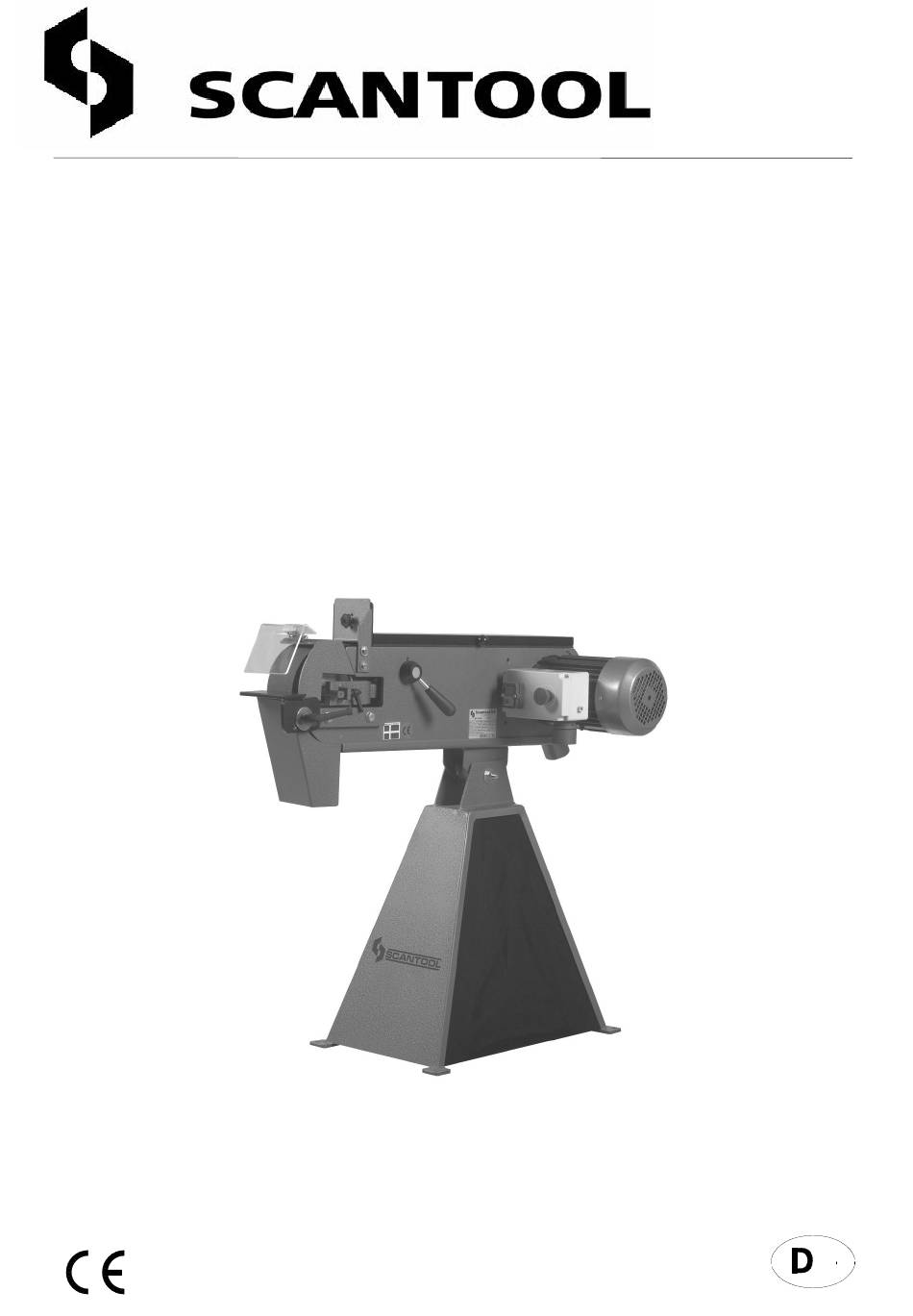

- Seite 1 Industrivej 3-9 DK-9460 Brovst Dänemark Tlf.: +45 98 23 60 88 Fax: +45 98 23 61 44 Manual SCANTOOL Industriebandschleifmaschinen 50-75-100-150...
-
Seite 2: Eu-Konformitätserklärung
EU Konformitätserklärung SCANTOOL A/S Industrivej 3-9 9460 Brovst Dänemark www.scantool-group.de Tlf: +45 98 23 60 88 Fax: +45 98 23 61 44 Erklären hiermit dass die Scantool Bandschleifmaschinen in Übereinstimmung mit den Bestimmungen der RICHTLINIE DES RATES vom 17. Mai 2006 (2006/42/EC) den einschlägigen grundlegenden Sicherheits- und Gesundheitsanforderungen der EG- Richtlinien entspricht. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis 1.0 BEFÖRDERUNG UND HANDTIERUNG 1.1 B EFÖRDERUNG 1.2 H ANDTIERUNG 1.3 M ONTAGE GEBRAUCHSANWEISUNG 2.1 B EDIENUNG 2.2 S ICHERHEITSANWEISUNG 2.3 W ARTUNG ERSATZTEILISTE 3.1 T EILEZEICHNUNG VOM ANDSCHLEIFER OHNE ERZEICHNIS DER RSATZTEILE FÜR ANDSCHLEIFER OHNE 3.2 T EILEZEICHNUNG VOM ANDSCHLEIFER MIT 3.3 V ERZEICHNIS DER... -
Seite 4: Beförderung Und Handtierung
Die Scantool Schleifmaschine wird auf einer Palette in beschützender Verpackung mit folgendem Maß geliefert: L:120 B: 80 T: 120 cm. 1.2 Handtierung Der Scantool Bandschleifer wird auf einer Palette geliefert. Diese kann auch als internes Transport Fundament verwendet werden. 1.3 Montage Die Schleifmaschine muss auf einer geeignete und ebene Unterlage sicher befestigt werden. -
Seite 5: Gebrauchsanweisung
Die Benutzung der Maschine Gebrauchen Sie immer die richtigen Werkzeuge. Setzen Sie nicht die Werkzeuge unter Druck, und verwenden Sie nur Zubehör, dass von dem Hersteller empfohlen ist. Veränderungen am SCANTOOL Bandschleifer sollten nicht vorgenommen werden. Einstellungen Alle Einstellungen an der Maschine dürfen nur vorgenommen werden, wenn die Maschine abgeschaltet ist. -
Seite 6: Wartung
2.3 Wartung Entleeren Sie den Funkenkasten und den Staubbeutel regelmäßig und kontrollieren Sie ob die Saugvorrichtung und Schläuche gereinigt werden müssen. Sind die Kanten der Kontaktscheibe abgerundet, oder ist die Schleifbahn defekt, müssen diese ausgetauscht werden. Dieses gilt auch für die Schleifunterlage am Planschleiftisch. Fig.:2.1 Bei Bandwechsel, entlasten Sie das Band mit dem Hebel (I) gegen die Uhr drehen (sehe fig.: 1.1 ),Deckel (J) wird geöffnet und das veschlissene Band (K) wird entfernt,... -
Seite 7: Ersatzteiliste
Ersatzteiliste Teilezeichnung vom Bandschleifer ohne Saug Fig.: 3.1... -
Seite 8: Verzeichnis Der Ersatzteile Für Bandschleifer Ohne Saug
4567832 4567832 4567832 Treibrad 0239832 0239832 0239832 0239832 SCANTOOL Sockel ohne Saug für 6549081 6549081 6549081 6549081 Seitenplatte für SCANTOOL Schleifband Schraube M6x45 CH 0950614 0950614 0950614 0950614 Motor Lüfterrad für Kontaktscheibe mit Lager 1532150 1535005 1535004 1535007 Kugelgriff M6xØ25... - Seite 9 0233020 0233020 0233020 Schraube M8x20 Bolzen M12x100 4567832 4567832 4567832 Treibrad SCANTOOL 0239832 0239832 0239832 Sockel ohne Saug für Seitenplatte für SCANTOOL 1055772 1055773 1055777 Schleifband 0950614 0950614 0950614 Schraube M6x45 CH Motor Lüfterrad für Kontaktscheibe mit Lager 1535005 1535005 1535007 Kugelgriff M6xØ25...
-
Seite 10: Teilezeichnung Vom Bandschleifer Mit Saug
Teilezeichnung vom Bandschleifer mit Saug Fig.: 3.2... -
Seite 11: Verzeichnis Der Ersatzteile Für Bandschleifer Mit Saug
Verzeichnis der Ersatzteile für Bandschleifer mit Saug Bei der Bestellung von Ersatzteilen muss die Produktions- und Seriennummer der Maschine angegeben werden. Bestellnummer Pos. Nr. Bezeichnung 50X-2000 75X-2000 100X-2000 150X-2000 Handgriff für Bandlöser 0102267 0102267 0102267 0102267 Deckel 1055776 0239202 0239302 0239502 Funkenfang 1055636... - Seite 12 Bei der Bestellung von Ersatzteilen muss die Produktions- und Seriennummer der Maschine angegeben werden. Bestellnummer 75X-2250 75X-2500 150X-2500 Pos. Nr. Bezeichnung Handgriff für Bandlöser 0102267 0102267 0102267 Deckel 1055774 1055775 1055778 Funkenfang 0880002 0880002 0233521 Augenschutzglas 0233605 0233605 0233605 Rohrstift Ø6x50 mm 0233050 0233050 0233050...
-
Seite 13: Technische Daten
70 kg 90 kg Gewicht (2500) 90 kg 100 kg 110 kg 130 kg * 5,5 PS Motor kann auch geliefert werden Masse und Dimensionen Fig.: 4.1 Model 50-2000 830-970 75-2000 830-970 830-970 75-2250 1050 75-2500 1180 830-970 100-2000 830-970... -
Seite 14: Elektrisches Diagram
Elektrisches Diagram Der Industriebandschleifer kann sowohl als 3 x 400/440 Volt, 50/60 Hz - und als 3 x 230 Volt 60 Hz angeschlossen werden Untenstehende Diagramme beschreiben die Anschlussmöglichkeiten 3x 400/440 Volt 50/60 Hz 3x230 Volt 60 Hz ohne Saugvorrichtung ohne Saugvorrichtung 3x400/440 Volt 50/60 Hz 3x230 Volt 60 Hz... -
Seite 15: Druckdiagram
4.4 Druckdiagram Der Lüfter ist besonders für Bandschleifer entwickelt. Er leistet ein Druck bis auf 1300 Pa und eine Luftmenge von 0 bis 650 m³/St.. Der Lüfter ist aus 1,5 mm Stahlplatte hergestellt und ist punktgeschweißt. Ist liegerbar in 3x230/400V und 1x230W 50/60 Hz, 2800 U.M. Die Belüftung ist in Klasse IP 54 verschließt. -
Seite 16: Garantie
Garantie Wenn innerhalb von 2 Jahren nach Erwerb dieser von der SCANTOOL A/S gelieferten Maschine durch - mangelhaftes Material oder Ausführung schadhaft wird, garantieren wir eine kostenlose Reparatur oder einen kostenlosen Austausch der Maschine oder der fehlerhaften Teile, vorausgesetzt, dass 1.
