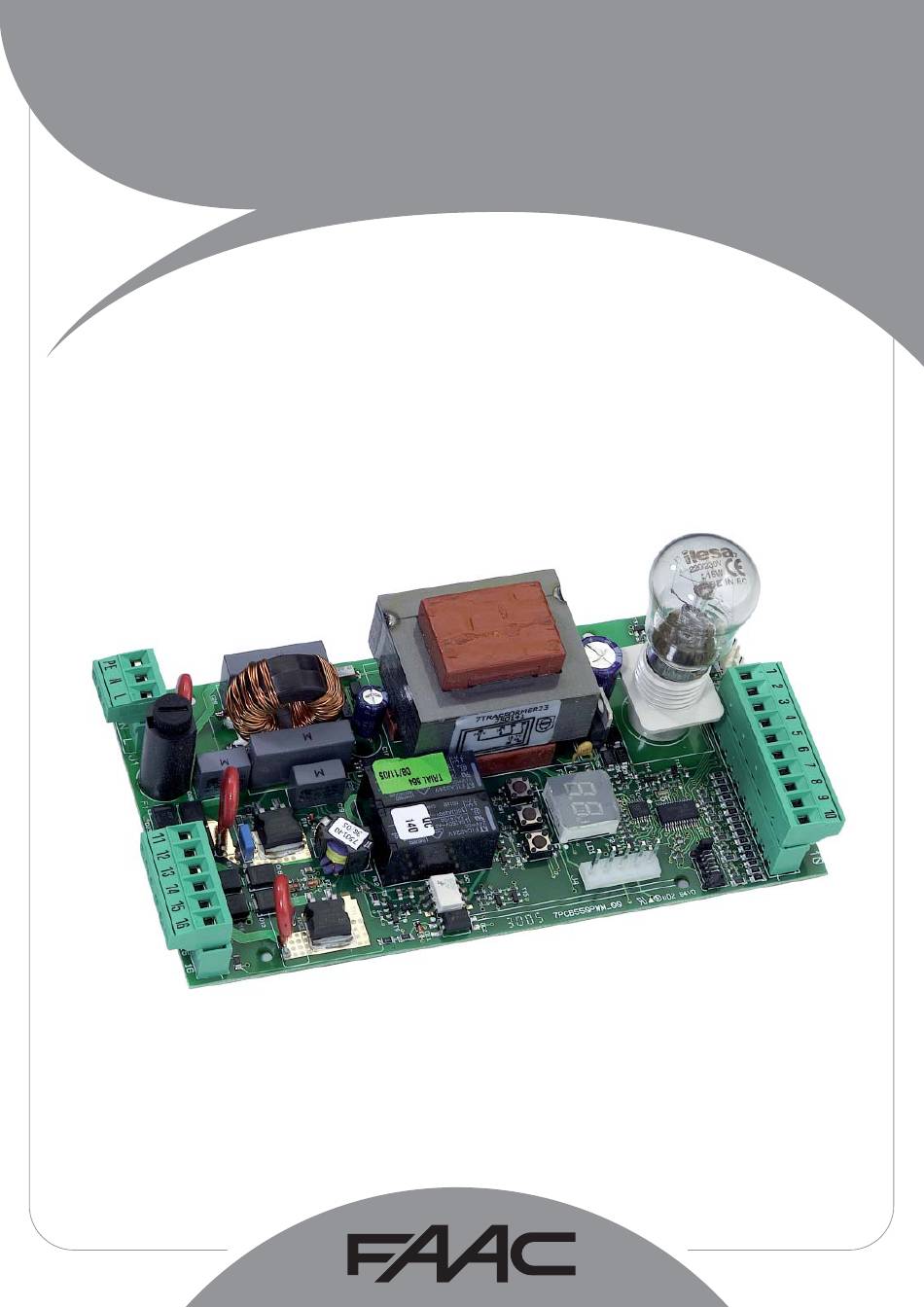

- Seite 1 E550 E550...
-
Seite 2: Inhaltsverzeichnis
INHALT 1 HINWEISE ................................3 2 TECHNISCHE DATEN ..............................3 3 FUNKTIONSPARAMETER ............................3 4 LAYOUT UND BAUTEILE E550 ........................... 3 4.1 BESCHREIBUNG DER BAUTEILE ..........................3 5 ELEKTRISCHE ANSCHLÜSSE ............................. 4 5.1 BESCHREIBUNG DER ANSCHLÜSSE ........................... 4 5.1.1 KLEMMENLEISTE J1 (Hochspannung) .........................4 5.1.2 KLEMMENLEISTE J2 (Hochspannung) .........................4... -
Seite 3: Ce-Konformitätserklärung
18) Bei der Instandhaltung sollten ausschließlich Originalteile der Firma FAAC verwendet darstellen. werden. 6) Die Firma FAAC lehnt jede Haftung für Schäden, die durch unsachgemäßen oder nicht 19) Auf den Komponenten, die Teil des Automationssystems sind, sollten keine Veränderungen bestimmungsgemäßen Gebrauch der Automatik verursacht werden, ab. -
Seite 4: Hinweise
Um jegliche elektrische Störung zu vermeiden, getrennte Ummantelungen oder abgeschirmte Kabel (mit geerdeter Abschirmung) verwenden. Das elektronische Steuergerät E550 wurde für die Steuerung der Öffnung von Kipptoren mit einem oder zwei Motoren entwickelt. Dank der Steuerung eines Encoders und der Endschalter beim Öffnen und Schließen kann das Gerät bei sachgemäßer Verwendung eine den geltenden Sicherheitsbestimmungen entsprechende Installation gewährleisten. -
Seite 5: Elektrische Anschlüsse
Bewegung sofort oder auf der Grundlage der vorgenommenen Programmierung nach 3 Sekunden stoppt. E550 6 = FCC = Kontakt Endschalter beim Schließen (Ruhekontakt). Der Endschalter beim Schließen besteht aus einem Mikroschalter, der durch den Nocken betätigt wird, wenn das Tor die Position... -
Seite 6: Steckverbinder J4 (Niederspannung)
und die Schließbewegung des Tors umkehren, wenn ein Hindernis 6 ANZEIGE-LED (Status der Eingänge) in dem jeweils geschützten Bereich erfasst wird. Während der Auf der Karte befindet sich ein Display mit zwei Ziffern, das Öffnungsbewegung haben sie keine Wirkung, außer in der Funktion während des Normalbetriebs den Zustand der Eingänge Ad (siehe Kap. -
Seite 7: Basisprogrammierung
Tor schließen, sind die Phasen des Elektromotors (braunes und schwarzes Kabel) auf der Klemmenleiste der Karte miteinander zu vertauschen. Bei der Anwendung mit zwei Antrieben sind den Klemmen „COM,OP ,CL“ der Karte E550 und der SLAVE-Karte Kabel in derselben Farbe zuzuweisen, wobei die Phasen für beide Motoren vertauscht werden müssen. -
Seite 8: Erweiterte Programmierung
7.4 ERWEITERTE PROGRAMMIERUNG Die ERWEITERTE PROGRAMMIERUNG wird mit den Tasten F und + aufgerufen: 1) Die Taste F drücken, nicht loslassen, und die Taste + drücken. 2) Beim Loslassen der Taste + zeigt das Display die Bezeichnung der ersten Funktion ( 3) Wenn die Taste F losgelassen wird, zeigt das Display den Wert der Funktion, der mit den Tasten + und - geändert werden kann. - Seite 9 Tab. 3 ERWEITERTE PROGRAMMIERUNG Display Funktion dF01 POSITION DES TORS: Angezeigt wird die Position des Tors während der motorischen Bewegung von Für die Erklärung des Parameters wird auf das Kapitel 7.5 verwiesen OBERE GRENZE DES BEREICHS A: Definiert die obere Grenze des Bereichs , in der die nachfolgenden Funktionen Schubkraft, Geschwindigkeit und Empfindlichkeit Encoder einzustellen sind (den Wert...
-
Seite 10: Prüfung Der Automation
Dank der Steuerung eines Encoders sowie eines elektronischen Systems zur Drehmomenteinstellung des Motors gewährleistet das Gerät E550 bei sachgemäßer Verwendung eine den geltenden Sicherheitsbestimmungen entsprechende Installation. Der Encoder ist sowohl beim Öffnen als auch beim Schließen des Tors so lange aktiv, bis einer der beiden Endschalter anspricht. -
Seite 11: Steuerungslogiken
10 STEUERUNGSLOGIKEN Tab. 4/a LOGIK “E” IMPULSE ZUSTAND OPEN FSW CL FSW OP STOP AUTOMATION keine Auswirkung keine Auswirkung keine Auswirkung GESCHLOSSEN öffnet (hemmt die Öffnung) (hemmt die Öffnung) (mit Ausnahme von Funktion Ad) siehe blockiert den BEIM ÖFFNEN blockiert den Betrieb keine Auswirkung Betrieb Programmierung... - Seite 12 Leggere completamente questo manuale di istruzioni prima di iniziare l’installazione del prodotto. Il simbolo evidenzia le note importanti per la sicurezza delle persone e l’integrità dell’automazione. Il simbolo richiama l’attenzione sulle note riguardanti le caratteristiche od il funzionamento del prodotto. Read this instruction manual to the letter before you begin to install the product.
- Seite 13 30°...
- Seite 15 Les descriptions et les illustrations du présent manuel sont fournies à titre indicatif. FAAC se réserve le droit d’apporter à tout moment les modifications qu’elle jugera utiles sur ce produit tout en conservant les caractéristiques essentielles, sans devoir pour autant mettre à...
