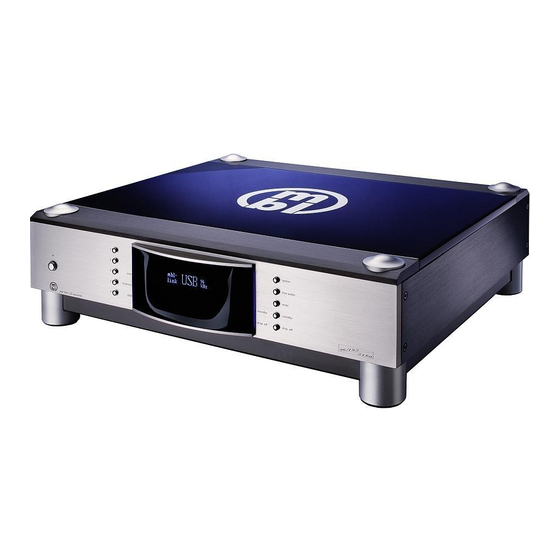

MBL 1511F Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für MBL 1511F

Inhaltszusammenfassung für MBL 1511F

  • Seite 3: Scope Of Delivery

    KETI, CE-Marking This product conforms to the requirements of the EMC directive and low-volt- age directive. Your MBL component complies with the household power and safety requirements in your area. Warranty Please pay attention to the details given in the warranty card which accompa- nies the unit.
  • Seite 4 Page mbl 1511F Views mbl 1511F Front View mbl 1511F Rear View 1. Placement 2. Operation 2.1 Input Selectors 2.2 Function Keys 3. Display Functions 4. Connections 4.1 Inputs 4.2 Cable 4.3 Outputs 4.3 a) Digital 4.3 b) Analog 5. Operation 5.1 Line Voltage...
  • Seite 5 display error LED standby LED disp.o LED power switch input selectors function keys...
  • Seite 6 digital output digital inputs 5: Toslink™ 4: USB Link 3: RCA 2: RCA 1: XLR analog outputs fuse holder connector for power cord 11,12: RCA outputs right 11,12: RCA outputs left 13: XLR output right 13: XLR output left...

  • Seite 7: Operation

    1. Placement Protect the D/A converter from dampness and vibrations, as well as excessive dust. It should not be exposed to direct sunlight or strong heat sources (heating). The component should not be placed in close proximity to electric interference sources (fl uorescent lamps and motors). 2.

  • Seite 8: Display Functions

    3. Display Functions Emphasis: If the D/A converter receives a signal of an emphasis coded disc, the display shows emphasis. The internal de-emphasis is activated. DVD-A: If the DAC detects a signal with 96 kHz on the activated input, the display shows the DVD-A sign.
  • Seite 9 Error: If true audio mode is not active: the Error indicator LED is on, when transmission of digital audio data between audio source (e.g. CD transport) and mbl 1511F is disturbed (including defected transport, cable or wrong input selected). If true audio mode is active: the Error indicator LED is on, when transmission of digital audio data between audio source (e.g.
  • Seite 10 4.3 a) Digital The mbl 1511F is equipped with a digital output (S/P-DIF @ RCA). This output can not be muted and it cannot be switched o . The digital output of the 1511F outputs signals with the following sampling frequencies according to the input signal: 96kHz, 88,2kHz, 48kHz, 44,1kHz or 32kHz.
  • Seite 11 5.4 Switch on the D/A Converter After all cable connections (input, output and power line connection) are established, the mbl 1511F can be switched on with the power switch on the front panel. After that you can select the input to wich the source is connected.

  • Seite 12: Cleaning The Unit

    Unplug the unit before cleaning! To clean the exterior surfaces of your mbl 1511F use a dry, soft cloth. To wipe o fi ngerprints and other grease spots use a soft, wet cloth moistened with a mild detergent dissolved in water.

  • Seite 13: Troubleshooting

    • Check connection between D/A converter and source. • Check connection between D/A converter and preamplifi er. • Check whether the ‘Mute’ - function is engaged. If any other problems or questions arise, please contact your MBL dealer or MBL customer service.
  • Seite 14 8. Booting into service mode turn o main power press and hold the 4th button on the right button-row turn on main power release button The service mode consists of six entries, four are displayed on the fi rst, two on the second page. You may switch between the pages by pressing button R1 ( = upmost button on the right button-row).
  • Seite 15 a) General D/A Converter Unit Multi level Delta Sigma Sampling (f) up to 192 kHz Digital fi lter Oversampling 16 times =705,6 kHz (44.1 kHz red book) Switched capacitor fi lter Oversampling 128 times (smoothing) Converter (f) 2.82 MHz Supported Sampling (f) 96, 48, 44.1, 32 kHz Resolution 24 bit linear...
  • Seite 16 TOSLINK™ Wavelength 660 nm Allowable Input Power 3 µW - 30 µW Optimum Input Power 10 µW Cut-o Frequency 6 MHz USB Link Connector Style USB B type Sample rate up to 24 bit c) Digital Outputs RCA (SP DIF) Output Impedance 75 Ohm Open Circuit Voltage...
  • Seite 17 MBL Noble Line High End Audio Components For best performance we recommend the high end audio components of the MBL Noble Line. Your MBL dealer will help you to choose the optimal components for your perfect high end audio system. mbl 1531A CD Player...
  • Seite 19 1511F Digital/Analog Wandler Bedienungsanleitung...

  • Seite 20: Garantie

    Motoren, entfernt sein. Setzen Sie das Gerät keinen starken Vibrationen oder Erschütterungen aus. KETI, CE-Marking Dieses mbl Gerät entspricht den KETI sowie EMC Richtlinien. Garantie Bitte beachten Sie die dem Gerät beiliegende Garantiekarte. Die Garantie kann ausschließlich nach Einsenden der originalen Garantiekarte gewährt werden.
  • Seite 21 4.3 a) Digital 4.3 b) Analog 5. Inbetriebnahme 5.1 Netzspannung 5.2 Änderung der Netzspannung 5.3 Sicherungen 5.4 Einschalten des Wandlers 6. Hinweise zur Pfl ege 7. Störungen und wie man sie behebt 8. Starten des Service Menüs mbl 1511F Technische Daten...
  • Seite 22 Display Error-LED Standby-LED disp.o -LED Netzschalter Eingangswahltasten Funktionstasten 20 20...
  • Seite 23 Digitaler Ausgang Digitale Eingänge Cinch 5: Toslink™ 4: USB Link 3: Cinch 2: Cinch 1: XLR Analoge Ausgänge Sicherungshalter Netzbuchse 11,12: Cinchausgänge rechts 11,12: Cinchausgänge links 13: XLR-Ausgang rechts 13: XLR-Ausgang links 21 21...

  • Seite 24: Bedienung

    1. Aufstellung Das Gerät ist vor Feuchtigkeit, Vibrationen und übermäßigem Staub zu schützen. Es sollte keiner direkten Son- neneinstrahlung bzw. starken Wärmequellen (Heizung) ausgesetzt werden. Das Gerät sollte nicht in unmittelbarer Nähe von elektrischen Störquellen (z.B. Leuchtsto röhren und Motoren) betrieben werden. Das Gerät darf nicht eigenhändig geö...

  • Seite 25: Funktionen Des Displays

    3. Funktionen des Displays Emphasis: Wird eine Emphasis-codierte Disk abgespielt, erscheint auf dem Display emphasis. Die interne Entzerrung ist eingeschaltet. DVD-A: Wenn der Wandler ein Signal mit 96 kHz am aktiven Eingang emp- fängt, erscheint auf dem Display DVD-A. Wenn der Wandler ein Signal mit 44,1 kHz am aktiven Eingang empfängt, erscheint auf dem Display CD.
  • Seite 26 Wenn true audio ausgeschaltet ist: Die Error-LED im Display leuchtet, wenn eine Störung bei der Über- tragung des digitalen Signals zwischen dem Quellgerät (z.B. CD Laufwerk) und dem mbl 1511F D/A Wandler vorliegt (bei defektem Laufwerk, defektem Kabel oder der Wahl des falschen Eingangs).
  • Seite 27 2 Meter 4.3 Ausgänge 4.3 a) Digital Der mbl 1511F besitzt einen digitalen Ausgang (S/P-DIF @ Cinch). Dieser Ausgang ist nicht stumm- oder abschaltbar. Der digitale Ausgang liefert je nach Eingangssignal folgende Samplefrequenzen: 96kHz, 88,2kHz, 48kHz, 44,1kHz oder 32kHz. 4.3 b) Analog Zwei Anschlüsse sind für die Verwendung von unsymmetrischen Leitungen mit Cinchstecker und ein Anschluss...
  • Seite 28 5. Inbetriebnahme 5.1 Netzspannung Dieses Gerät ist mit einem streuarmen Ringkern-Netztransformator ausgerüstet. Es arbeitet mit einer Wech- selspannung von 230V oder 115V 50/60 Hz. Ist das Gerät werkseitig auf 115Vac eingestellt, so wird dies auf der Rückwand angegeben. Die Netzspannungseinstellung braucht nur dann geändert zu werden, wenn Sie das Gerät in einem Land mit anderer Netzspannung betreiben möchten.

  • Seite 29: Hinweise Zur Pfl Ege

    Trennen Sie vor dem Reinigen unbedingt den Netzstecker von der Stromversorgung! Reinigen Sie das Gehäuse Ihres mbl Wandlers mit einem trockenen, weichen Tuch. Um Fingerabdrücke und ande- re fettige Flecken zu entfernen, eignet sich ein weiches, mit milder Seifenlösung angefeuchtetes Tuch.
  • Seite 30 7. Störungen und wie man sie behebt Das Gerät funktioniert nicht, keine LED leuchtet • Überprüfen Sie, ob der Netzstecker in der Netzbuchse eingesteckt und der Netzschalter eingeschaltet ist. Ach- ten Sie auch darauf, dass der Netzstecker in der Steckdose steckt. •...
  • Seite 31 8. Starten des Service Menüs Gerät ausschalten vierte Taste (von oben) der rechten Tastenreihe drücken und halten Gerät einschalten Taste loslassen, sobald das Menü angezeigt wird Das Service Menü hat insgesamt sechs Menüpunkte, vier auf der ersten, zwei auf der zweiten Seite. Zwischen den Seiten kann man mit der Taste R1 ( = erste Taste, rechte Tastenreihe) umschalten.
  • Seite 32 a) Allgemein D/A Wandlereinheit Multi level Delta Sigma Abtastung (f) bis zu 192 kHz Digitalfi lter Oversampling 16 mal =705,6 kHz (44.1 kHz red book) Switched capacitor fi lter Oversampling 128 mal (smoothing) Wandler (f) 2.82 MHz Unterstützte Abtastung (f) 96, 48, 44.1, 32 kHz Aufl...
  • Seite 33 TOSLINK™ Wellenlänge 660 nm Zulässige Eingangsleistung 3 µW - 30 µW Optimale Eingangsleistung 10 µW Grenzfrequenz 6 MHz USB Link Steckverbinder USB B Typ Abtastung bis zu 24 bit c) Digitale Ausgänge RCA (SP DIF) Ausgangsimpedanz 75 Ohm Leerlaufspannung 1.0 Vp-p Spannung (unter Last) 0.5 Vp-p Grenzfrequenz...
  • Seite 34 MBL Noble Line High End Audio Komponenten Für besten Klang empfehlen wir die High End Audio Komponenten der MBL Noble Line. Ihr MBL Händler berät Sie gerne bei der Wahl der Komponenten für Ihr perfektes High End Audio System. mbl 1531A CD Player...
  • Seite 35 ©2011 MBL Akustikgeräte GmbH & Co. KG. All rights reserved. Manuals are subject of copyright. It is not allowed to copy the information of this manual without written permission of MBL. Every e ort has been made to ensure that the information in this manual is accurate. MBL is not responsible for printing or clerical errors.
