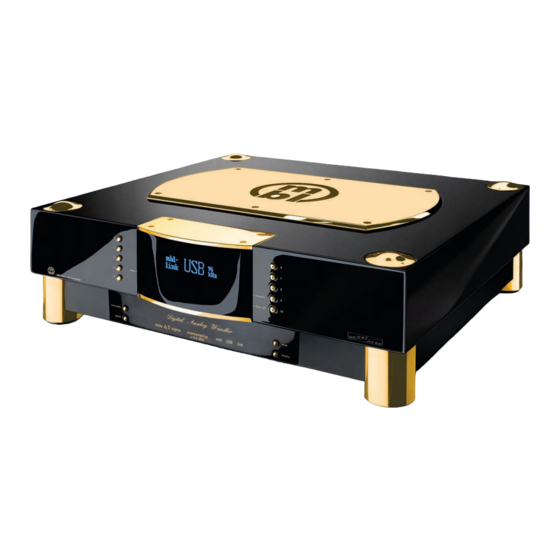

MBL 1611 F Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen
ENGLISH 
DEUTSCH 

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für MBL 1611 F

Inhaltszusammenfassung für MBL 1611 F

  • Seite 1 ENGLISH  DEUTSCH ...

  • Seite 2: Warranty

    KETI, CE-Marking This product conforms to the requirements of the EMC directive and low-volt- age directive. Your MBL component complies with the household power and safety requirements in your area. Warranty Please pay attention to the details given in the warranty card which accompa- nies the unit.
  • Seite 3 1611 F unique high end audio Page mbl 1611 F Views mbl 1611 F Front View mbl 1611 F Rear View 1. Placement 2. Operation 2.1 Input Selectors 2.2 Function Keys 3. Display Functions 4. Connections 4.1 Inputs 4.2 Cable 4.3 Outputs...
  • Seite 4 1611 F unique high end audio display error LED standby LED disp.off LED input selectors function keys...
  • Seite 5 1611 F unique high end audio digital outputs digital inputs 4: USB link options: 6: XLR 7: RCA BNC (option) 8: BNC 9: glass fibre 10: Toslink™ 5: Toslink™ 3: RCA 2: RCA 1: XLR analog outputs fuse holder...

  • Seite 6: Operation

    9 glass fibre The inputs 6, 7, 8, 9 and 10 are options. 2.2 Function Keys All important functions of the mbl 1611 F D/A converter can be operated via remote control. Mute: This function mutes the sound. True audio: The true audio may be changed between on and off.

  • Seite 7: Display Functions

    1611 F unique high end audio 3. Display Functions Emphasis: If the D/A converter receives a signal of an emphasis coded disc, the display shows emphasis. The internal de-emphasis is activated. DVD-A: If the DAC detects a signal with 96 kHz on the activated input, the display shows the DVD-A sign.
  • Seite 8 Error: If true audio mode is not active: the Error indicator LED is on, when transmission of digital audio data between audio source (e.g. CD transport) and mbl 1611 F is disturbed (including defected transport, cable or wrong input selected).
  • Seite 9 4.3 a) Digital The mbl 1611 F is equipped with a digital output (S/P-DIF @ RCA). This output can not be muted and it cannot be switched off. The digital output of the 1611 F outputs signals with the following sampling frequencies according to the inputs signal: 96kHz, 88,2kHz, 48kHz, 44,1kHz or 32kHz.
  • Seite 10 5.4 Switch on the D/A Converter After all cable connections (input, output and power line connection) are made, the mbl 1611 F can be switched on with the power switch on the rear panel. After that you can select the input to wich the source is connected.

  • Seite 11: Cleaning The Unit

    Unplug the unit before cleaning! To clean the exterior surfaces of your mbl 1611 F use a dry, soft cloth. To wipe off fingerprints and other grease spots use a soft, wet cloth moistened with a mild detergent dissolved in water.

  • Seite 12: Troubleshooting

    • Check connection between D/A converter and source. • Check connection between D/A converter and preamplifier. • Check whether the ‘Mute’ - function is engaged. If any other problems or questions arise, please contact your MBL dealer or MBL customer service.
  • Seite 13 1611 F unique high end audio 8. Booting into Service Mode turn off main power press and hold the 4th button on the right button-row turn on main power release button The service mode consists of six entries, four are displayed on the first, two on the second page.
  • Seite 14 1611 F unique high end audio a) General D/A Converter Unit Multi level Delta Sigma Sampling (f) up to 192 kHz Digital filter Oversampling 16 times =705,6 kHz (44.1 kHz red book) Switched capacitor filter Sample-and-hold 8 times (smoothing) Converter (f) Oversampling 128 times = 5.6 MHz...
  • Seite 15 1611 F unique high end audio Glas ST (1 option) Wavelength 820 nm Allowable Input Power 20 µW - 150 µW Optimum Input Power 50 µW - 100 µW Cut-off Frequency 30 MHz TOSLINK™ 1 (+1 option) Wavelength 660 nm Allowable Input Power 3 µW - 30 µW...
  • Seite 16 9007 Mono/Stereo Power Amplifier For best performance we recommend the High End Audio components of the MBL Reference Line. Your MBL dealer will help you to choose the optimal components for your perfect High End Audio system. mbl 101 X-treme Radialstrahler System...
  • Seite 17 1611 F unique high end audio unique high end audio...
  • Seite 18 1611 F unique high end audio mbl 1611 F Digital/Analog Wandler Bedienungsanleitung...

  • Seite 19: Garantie

    Motoren, entfernt sein. Setzen Sie das Gerät keinen starken Vibrationen oder Erschütterungen aus. KETI, CE-Marking Dieses MBL Gerät entspricht den KETI sowie EMC Richtlinien. Garantie Bitte beachten Sie die dem Gerät beiliegende Garantiekarte. Die Garantie kann ausschließlich nach Einsenden der originalen Garantiekarte gewährt werden.
  • Seite 20 4.3 a) Digital 4.3 b) Analog 5. Inbetriebnahme 5.1 Netzspannung 5.2 Änderung der Netzspannung 5.3 Sicherungen 5.4 Einschalten des Wandlers 6. Hinweise zur Pflege 7. Störungen und wie man sie behebt 8. Starten des Service Menüs mbl 1611 F Technische Daten...
  • Seite 21 1611 F unique high end audio Display Error-LED Standby-LED Disp.off-LED Eingangswahltasten Funktionstasten...
  • Seite 22 1611 F unique high end audio Digitale Ausgänge Digitale Eingänge 4: USB link Optionen: 6: XLR 7: Cinch BNC (Option) 8: BNC 9: glass fibre 10: Toslink™ Cinch 5: Toslink™ 3: Cinch 2: Cinch 1: XLR Analoge Ausgänge Sicherungshalter...

  • Seite 23: Bedienung

    Eingang 9 Glasfaser Die Eingänge 6, 7, 8, 9 und 10 sind Optionen. 2.2 Funktionstasten Alle wichtigen Funktionen des mbl 1611 F D/A Wandlers können über die Fernbedienung aktiviert werden. Mute: Mit dieser Funktion können Sie den Wandler stumm schalten. True audio: Mit dieser Funktion können Sie true audio ein- und ausschalten.

  • Seite 24: Funktionen Des Displays

    1611 F unique high end audio 3. Funktionen des Displays Emphasis: Wird eine Emphasis-codierte Disk abgespielt, erscheint auf dem Display emphasis. Die interne Entzerrung ist eingeschaltet. DVD-A: Wenn der Wandler ein Signal mit 96 kHz am aktiven Eingang emp- fängt, erscheint auf dem Display DVD-A.
  • Seite 25 Wenn true audio ausgeschaltet ist: Die Error-LED im Display leuchtet, wenn eine Störung bei der Über- tragung des digitalen Signals zwischen dem Quellgerät (z.B. CD Laufwerk) und dem mbl 1611 F D/A Wandler vor- liegt (bei defektem Laufwerk, defektem Kabel oder der Wahl des falschen Eingangs).
  • Seite 26 2 Meter 4.3 Ausgänge 4.3 a) Digital Der mbl 1611 F besitzt einen digitalen Ausgang (S/P-DIF @ Cinch). Dieser Ausgang ist nicht stumm- oder abschalt- bar. Der digitale Ausgang liefert je nach Eingangssignal folgende Samplefrequenzen: 96kHz, 88,2kHz, 48kHz, 44,1kHz oder 32kHz.
  • Seite 27 1611 F unique high end audio 5. Inbetriebnahme 5.1 Netzspannung Dieses Gerät ist mit einem streuarmen Ringkern-Netztransformator ausgerüstet. Es arbeitet mit einer Wech- selspannung von 230V oder 115V 50/60 Hz. Ist das Gerät werkseitig auf 115Vac eingestellt, so wird dies auf der Rückwand angegeben.

  • Seite 28: Hinweise Zur Pflege

    Trennen Sie vor dem Reinigen unbedingt den Netzstecker von der Stromversorgung! Reinigen Sie das Gehäuse Ihres mbl Wandlers mit einem trockenen, weichen Tuch. Um Fingerabdrücke und an- dere fettige Flecken zu entfernen, eignet sich ein weiches, mit milder Seifenlösung angefeuchtetes Tuch.
  • Seite 29 1611 F unique high end audio 7. Störungen und wie man sie behebt Das Gerät funktioniert nicht, keine LED leuchtet • Überprüfen Sie, ob der Netzstecker in der Netzbuchse eingesteckt und der Netzschalter eingeschaltet ist. Ach- ten Sie auch darauf, dass der Netzstecker in der Steckdose steckt.
  • Seite 30 1611 F unique high end audio 8. Starten des Service Menüs Gerät ausschalten vierte Taste (von oben) der rechten Tastenreihe drücken und halten Gerät einschalten Taste loslassen, sobald das Menü angezeigt wird Das Service Menü hat insgesamt sechs Menüpunkte, vier auf der ersten, zwei auf der zweiten Seite.
  • Seite 31 1611 F unique high end audio a) Allgemein D/A Wandlereinheit Multi level Delta Sigma Abtastung (f) bis zu 192 kHz Digitalfilter Oversampling 16 mal =705,6 kHz (44.1 kHz red book) Switched capacitor filter Sample-and-hold 8 mal (smoothing) Wandler (f) Oversampling 128 mal = 5.6 MHz...
  • Seite 32 1611 F unique high end audio Glas ST (1 Option) Wellenlänge 820 nm Zulässige Eingangsleistung 20 µW - 150 µW Optimale Eingangsleistung 50 µW - 100 µW Grenzfrequenz 30 MHz TOSLINK 1 (+1 Option) Wellenlänge 660 nm Zulässige Eingangsleistung 3 µW - 30 µW...
  • Seite 33 9007 Mono/Stereo Endstufe Für besten Klang empfehlen wir die High End Audio Komponenten der MBL Reference Line. Ihr MBL Händler berät Sie gerne bei der Wahl der Komponenten für Ihr perfektes High End Audio System. mbl 101 X-treme Radialstrahlersystem...
  • Seite 34 Manuals are subject of copyright. It is not allowed to copy the information of this manual without written permission of MBL. Every effort has been made to ensure that the information in this manual is accurate. MBL is not responsible for printing or clerical errors.
