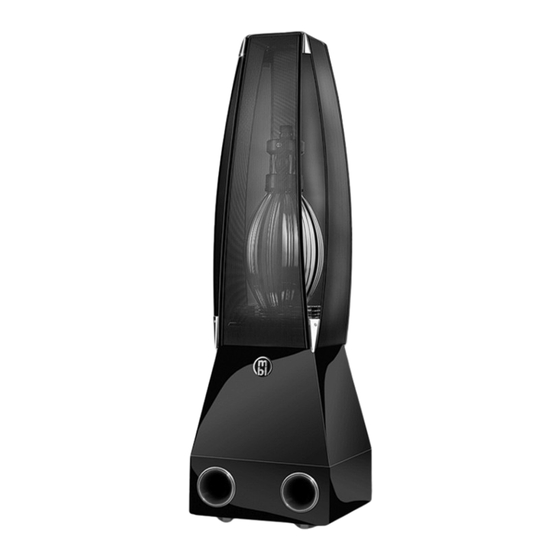

MBL 101E mkii Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für 101E mkii:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Werbung

Kapitel

Inhaltsverzeichnis
loading

Verwandte Anleitungen für MBL 101E mkii

Inhaltszusammenfassung für MBL 101E mkii

  • Seite 3 101E MKII Dear customer, we are glad that you decided to become an owner of one of the world´s best loudspeaker: the Radialstrahler. This speaker is a handcrafted product made in Germany. Like all handmade products every speaker has something special that makes it unique.
  • Seite 4 Do not touch the diaphragms of the speaker! KETI, CE-Marking This product conforms to the requirements of the EMC directive and low-volt- age directive. Your MBL component complies with the household power and safety requirements in your area. Warranty Please pay attention to the details given in the warranty card which accompa-...

  • Seite 5: Inhaltsverzeichnis

    3.2 Stereo amplifier bi-amping (2 power amplifiers) 3.3 Mono amplifier (2 power amplifiers) 3.4 Mono amplifier bi-amping (4 power amplifiers) 4. Sound optimization and adjustment of the Radialstrahler 4.1 Spikes 4.2 Placing the speaker cover 5. Cleaning the system 6. mbl 101E MKII pictures 7. Specifications...

  • Seite 6: Speaker Setup

    101E MKII Speaker Setup 1. Speaker setup 1.1 Checking up your listening room A simple ”clapping test” will give you important information on the acoustic conditions in your room. Walk up and down in the area where you want to set up the speakers and clap your hands loudly. Pay attention to the echoes reflected.

  • Seite 7: Listener's Position

    101E MKII Speaker Setup 1.4 Listener´s position Eventually find out about the optimal listener’s position. The distance between the listener’s postion and each speaker should be the same as the distance be- tween the two speakers (a), i.e. the listener sits at the top of an equilateral triangle.

  • Seite 8: Example For Speaker Setup

    101E MKII Speaker Setup 1.6 Example for speaker setup Diffusor Diffusor > 0,8 m Loudspeaker Loudspeaker > > 0,8 m 0,8 m a: 2 - 3,5 m Listener‘s Position > c (c...

  • Seite 9: Configuration

    101E MKII Configuration 2. Configuration For best sound performance of the mbl 101E MKII Radialstrahler it is necessary to use MBL Reference Line electronic components. mbl 101E MKII Radialstrahler mbl 9011 Power Amplifier mbl 1621A mbl 1611F mbl 6010D...

  • Seite 10: Connecting Speaker To Power Amplifier

    3. Connecting speaker to power amplifier 3.1 Stereo amplifier If you want to connect your mbl 101E MKII Radialstrahler to one power amplifier use the STEREO con- nectors on the rear side of the power amplifier. Connect both minus terminals (WOOFER and SYSTEM) of your speaker with the respective ground connector ( ) of the power amplifier.

  • Seite 11: Stereo Amplifier Bi-Amping (2 Power Amplifiers)

    3.2 Stereo amplifier bi-amping (2 power amplifiers) If you want to connect your mbl 101E MKII Radialstrahler to 2 power amplifiers in stereo mode, use the STEREO connectors of the power amplifiers. Connect the plus terminals (WOOFER and SYSTEM) to the respective plus connectors and the minus terminals to the minus connectors.

  • Seite 12: Mono Amplifier (2 Power Amplifiers)

    3.3 Mono amplifier (2 power amplifiers) If you want to connect your mbl 101E MKII Radialstrahler to 2 power amplifiers in mono mode, use the MONO connectors of the power amplifiers. Connect the plus terminals (WOOFER and SYSTEM) to the respective plus connectors and the minus terminals to the minus connectors.

  • Seite 13: Mono Amplifier Bi-Amping (4 Power Amplifiers)

    101E MKII 3.4 Mono amplifier bi-amping (4 power amplifiers) If you want to connect your mbl 101E MKII Radialstrahler to 4 power amplifiers, connect SYSTEM and WOOFER seperatly to each power amplifier. Use the MONO connectors of the power amplifier. Con- nect the minus terminal to the respective minus connector and the plus terminal to the respective plus connector.

  • Seite 14: Sound Optimization And Adjustment Of The Radialstrahler

    101E MKII 4. Sound optimization and adjustment of the Radialstrahler You can adjust the tweeter, midrange and lowrange of the Radialstrahler to different hifi components and to rooms with difficult acoustic conditions. On the back of the Radialstrahler you find jumpers for sound-adjustment.

  • Seite 15: Spikes

    101E MKII 4.1 Spikes To adjust the bass response to your room you can use the enclosed spikes. If you prefer a strong bass, place the systems di- rectly on a solid ground without using spikes. To achieve a tighter bass with more impact, spikes screw the spikes into the speaker´s feet, so that...

  • Seite 16: Cleaning The System

    Maintenance 5. Cleaning the system How to clean the speaker: Tweeter and Midrange To clean the magnet housing of the tweeter and the midrange driver use a soft cloth or shaving brush. Woofer TT100 It is possible to unplug the diffusors by pulling them upwards. Use a soft cloth or shaving brush for cleaning.

  • Seite 17: Mbl 101E Mkii Pictures

    101E MKII 6. mbl 101E MKII Pictures cover top golden edge speaker cover allen head screw cabinet with integra- ted subwoofer vent opening brass feet thread for spikes (4x)
  • Seite 18 101E MKII tweeter HT 37 magnet housing HT midrange driver MT 50 magnet housing MT woofer TT 100 diffusors...
  • Seite 19 101E MKII 7. mbl 101E MKII Specifications System 4-way Frequency range 24 Hz to 40,000Hz Impedance 4 Ohm SPL sound pressure level 82 dB/W/m (2.83V/ 2pi) linear max. 106 dB Crossover frequencies 105 Hz, 600 Hz, 3500 Hz Linkwitz-Riley, 4th order...
  • Seite 20 9007 Mono/Stereo Power Amplifier For best performance we recommend the High End Audio components of the MBL Reference Line. Your MBL dealer will help you to choose the optimal components for your perfect High End Audio system. mbl 101X-treme Radialstrahler System...

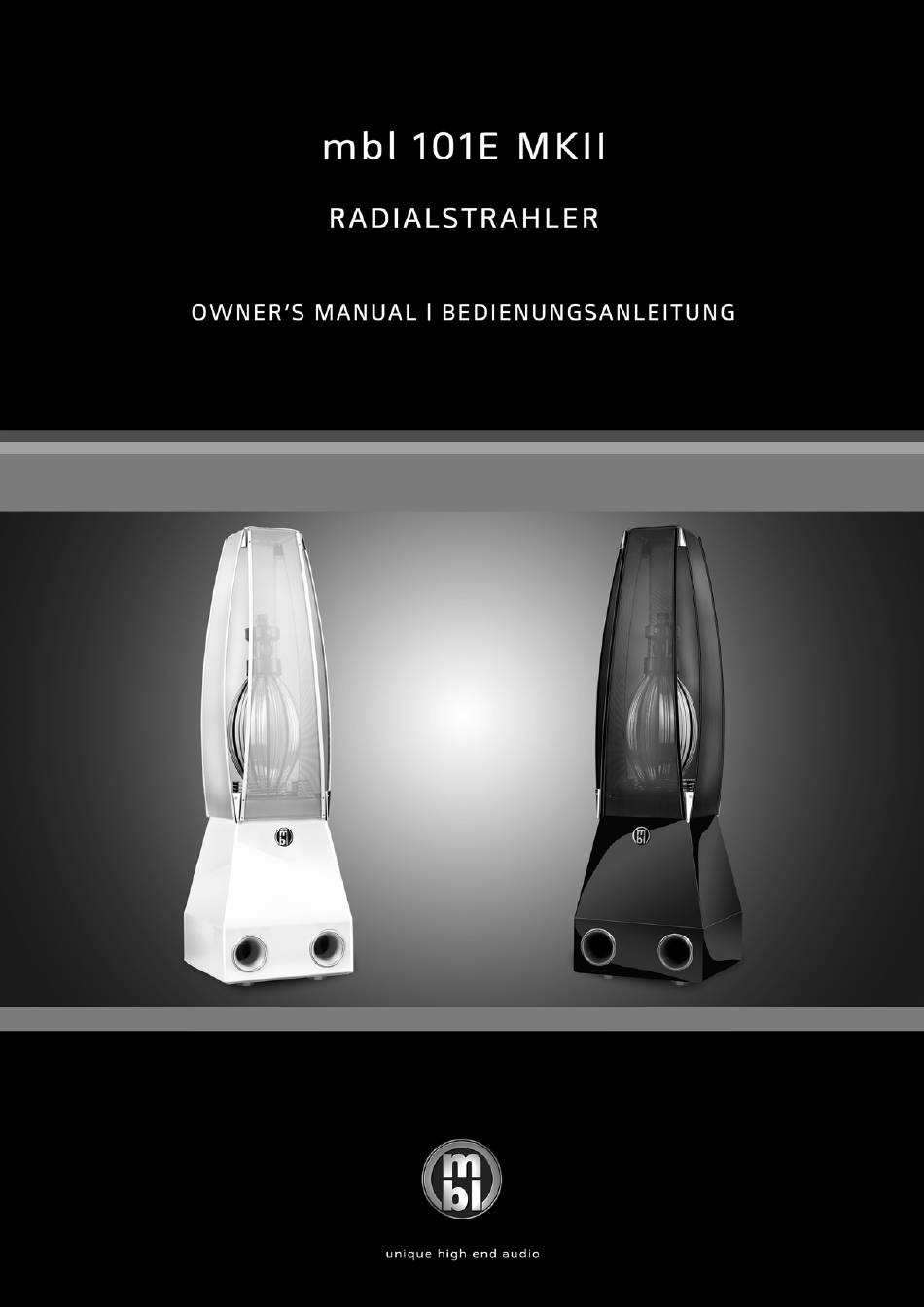

  • Seite 21 101E MKII mbl 101E MKII Radialstrahler Bedienungsanleitung...
  • Seite 22 101E MKII Sehr geehrter Kunde, wir freuen uns sehr, dass Sie sich für einen Radialstrahler entschieden haben. Dieser Lautsprecher wurde mit größ- ter Sorgfalt in Handarbeit in unserem Werk bei Berlin ge- fertigt. Vor allem die kleinen Besonderheiten, die durch diese exklusive Handfertigung entstehen, machen jeden einzelnen Radialstrahler zum Unikat.

  • Seite 23: Sicherheits- Und Garantiehinweise

    Temperaturen unter 10°C oder über 50°C. Die Membranen der Radialstrahler dürfen nicht berührt werden! KETI, CE-Marking Dieses mbl Gerät entspricht den KETI sowie EMC Richtlinien. Garantie Bitte beachten Sie die dem Gerät beiliegende Garantiekarte. Die Garantie kann ausschließlich nach Einsenden der originalen Garantiekarte gewährt werden.
  • Seite 24 3.2 Stereo Endstufe bi-amping (2 Endstufen) 3.3 Mono Endstufe (2 Endstufen) 3.4 Mono Endstufe bi-amping (4 Endstufen) 4. Klangoptimierung und Anpassung des Radialstrahlers 4.1 Spikes 4.2 Platzieren des Lautsprecherkorbes 5. Reinigung des Radialstrahlers 6. mbl 101E MKII Übersichtsgrafiken 7. Technische Daten...

  • Seite 25: Aufstellen Der Radialstrahler

    101E MKII Aufstellung 1. Aufstellen der Radialstrahler 1.1 So testen Sie Ihren Hörraum Testen Sie zunächst, ob ihr Raum sehr lange Nachhallzeiten aufweist. Klatschen Sie dazu in die Hände und achten Sie beim Klatschen auf den reflektierten Klang. Ist dieser sehr laut oder extrem lang (Flat- tern des Klatschens), ist es ratsam, schallschluckende Elemente, wie z.

  • Seite 26: Position Des Abhörplatzes

    101E MKII Aufstellung 1.4 Position des Abhörplatzes Der Abstand (e) zwischen Abhörplatz und Lautsprechern sollte nicht kleiner sein als 1 m. Der Abstand (c) zwischen der Sitzposition vor den Lautsprechern (Abhörplatz) und der hinteren Wand sollte nicht kleiner sein als 0,8 m.

  • Seite 27: Beispielskizze Zur Aufstellung Der Radialstrahler

    101E MKII Aufstellung 1.6 Beispielskizze zur Aufstellung der Radialstrahler Diffusor Diffusor > 0,8 m Lautsprecher Lautsprecher > > 0,8 m 0,8 m a: 2 - 3,5 m Hörposition > c (c...

  • Seite 28: Konfiguration

    101E MKII Konfiguration 2. Konfiguration Für ein optimales Klangergebnis kombinieren Sie die mbl 101E MKII Radialstrahler mit den HiFi-Kom- ponenten der MBL Reference Line. mbl 101E MKII Radialstrahler mbl 9011 Endverstärker mbl 1621A mbl 1611F mbl 6010D CD Laufwerk D/A Wandler Vorverstärker...

  • Seite 29: Verbinden Von Lautsprecher Und Endstufe(N)

    3. Verbinden von Lautsprecher und Endstufe(n) 3.1 Stereo Endstufe Wenn Sie Ihre mbl 101E MKII Radialstrahler mit einer Stereo Endstufe betreiben möchten, verwen- den Sie die STEREO- Anschlüsse auf der Rückseite der Endstufe. Verbinden Sie beide Minusklemmen (WOOFER und SYSTEM) des Lautsprechers mit der entsprechenden Masseklemme ( ) der Endstufe.

  • Seite 30: Stereo Endstufe Bi-Amping (2 Endstufen)

    101E MKII 3.2 Stereo Endstufe bi-amping (2 Endstufen) Wenn Sie Ihre mbl 101E MKII Radialstrahler mit zwei Stereo Endstufen betreiben möchten, verwen- den Sie die STEREO-Anschlüsse auf der Rückseite der Endstufe. Verbinden Sie die Minusklemmen des Lautsprechers (WOOFER und SYSTEM) mit den entsprechenden Masseklemmen (...

  • Seite 31: Mono Endstufe (2 Endstufen)

    101E MKII 3.3 Mono Endstufe (2 Endstufen) Wenn Sie Ihre mbl 101E MKII Radialstrahler mit zwei Mono Endstufen betreiben möchten, verwenden Sie die MONO-Anschlüsse auf der Rückseite der Endstufe. Verbinden Sie die Minusklemmen des Laut- sprechers (WOOFER und SYSTEM) mit den entsprechenden Minusklemmen der jeweiligen Endstufe und die Plusklemmen des Lautsprechers mit den entsprechenden Plusklemmen der jeweiligen End- stufe.

  • Seite 32: Mono Endstufe Bi-Amping (4 Endstufen)

    101E MKII 3.4 Mono Endstufe bi-amping (4 Endstufen) Wenn Sie Ihre mbl 101E MKII Radialstrahler mit vier Mono Endstufen betreiben möchten, verbinden Sie SYSTEM und WOOFER separat mit der jeweiligen Endstufe. Verwenden Sie die MONO-Anschlüsse auf der Rückseite der Endstufe. Verbinden Sie die jeweilige Minusklemme des Lautsprechers mit der ent- sprechenden Minusklemme der jeweiligen Endstufe und die jeweilige Plusklemme des Lautsprechers mit der entsprechenden Plusklemme der jeweiligen Endstufe.

  • Seite 33: Klangoptimierung Und Anpassung Des Radialstrahlers

    Tweeter (Hochtonbereich) SMOOTH (sanft): In dieser Position kann eine zum Zischeln neigende Elektronik beruhigt werden. NATURAL (natürlich): Diese Position wird von MBL für neutrale High End Elektronik in Kombination mit klangfarbenneutralen Kabeln empfohlen. (Werkseinstellung) FAST (schnell): Zeigt die vorhandene Elektronik in der Höhenwiedergabe deutliche Schwächen (ist sie z.

  • Seite 34: Spikes

    101E MKII 4.1 Spikes Zur Anpassung des Tieftonbereichs an die räum- lichen Gegebenheiten besteht die Möglichkeit, die beiliegenden Spikes zu verwenden. Wenn Sie einen kräftigen Bass bevorzugen, stellen sie die Radialstrahler direkt, d.h. ohne Spikes auf einen festen Untergrund.

  • Seite 35: Reinigung Und Pflege

    Reinigung und Pflege 5. Reinigung des Radialstrahlers So Reinigen Sie Ihren Radialstrahler: Hochtöner und Mitteltöner Die Membranen dürfen beim Reinigen nicht berührt werden. Die Magnetgehäuse des Hoch- und Mit- teltöners können mit einem weichen Lappen oder mit einem Rasierpinsel gereinigt werden. Tieftonsystem TT100 Die Diffusoren können durch leichten Zug nach oben abgezogen werden.

  • Seite 36: Übersichtsgrafiken

    101E MKII 6. Übersichtsgrafiken Korbabdeckung Goldecke Lautsprecherkorb Aufnahme für Inbusschrauben Gehäuse mit integ- riertem Subwoofer Bassreflexöffnung Messingfuß Gewinde für Spikes (4x)
  • Seite 37 101E MKII Hochtonsystem HT 37 Magnetgehäuse HT Mitteltonsystem MT 50 Magnetgehäuse MT Tieftonsystem TT 100 Diffusoren...

  • Seite 38: Technische Daten

    101E MKII 7. Technische Daten System 4-way Frequenzbereich 24 Hz to 40,000Hz Impedanz 4 Ohm SPL Schalldruckpegel 82 dB/W/m (2.83V/ 2pi) linear max. 106 dB Übergangsfrequenzen 105 Hz, 600 Hz, 3500 Hz Linkwitz-Riley, 4th order Akustische Achse 119 cm...
  • Seite 39 9007 Mono/Stereo Endverstärker Für besten Klang empfehlen wir die High End Audio Komponenten der MBL Reference Line. Ihr MBL Händler berät Sie gerne bei der Wahl der Komponenten für Ihr perfek- tes High End Audio System. mbl 101X-treme Radialstrahlersystem...
  • Seite 40 101E MKII...
  • Seite 41 Manuals are subject of copyright. It is not allowed to copy the information of this manual without written permission of MBL. Every effort has been made to ensure that the information in this manual is accurate. MBL is not responsible for printing or cleri- cal errors.
  • Seite 42 101E MKII...
