Lage und Funktion der Teile und Bedienelemente (Fortsetzung)

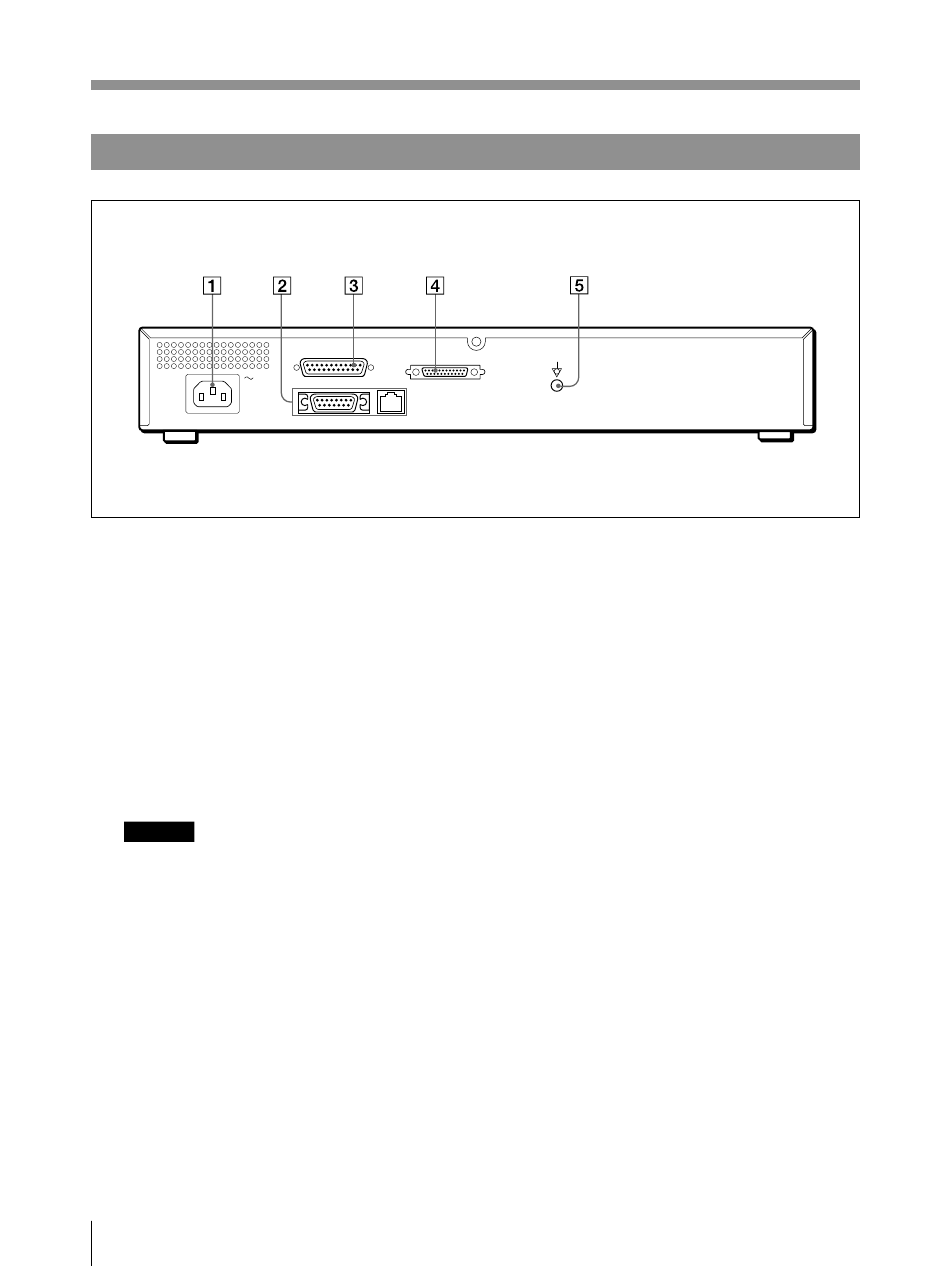

Rückseite
Netzeingang ~ AC IN
1
Zum Anschließen des Geräts an eine
Netzsteckdose über das mitgelieferte
Netzkabel.
Netzwerkanschluß
2
Zum Anschließen des Geräts an das Netzwerk.
Die beiden folgenden Anschlüsse dienen als
Netzwerkanschluß.
Benutzen Sie den für Ihr Netzwerkprotokoll
geeigneten Anschluß.
• NETWORK 10BASE-T
• NETWORK 10BASE-5
Hinweis
Sie können nicht gleichzeitig 10BASE-T- und
10BASE-5-Ethernet-Leitungen an diese
Anschlüsse anschließen. Wenn Sie die beiden
Anschlüsse gleichzeitig benutzen, können die
internen Schaltkreise des Geräts beschädigt
werden.
Anschluß SERIAL (D-SUB, 25polig)
3
Wird beim normalen Betrieb nicht benötigt.
Dient zum Anzeigen der Betriebsbedingungen
oder zum Einstellen des Geräts, wenn ein
Computer angeschlossen wird.
Nähere Informationen dazu erhalten Sie bei
Ihrem Sony-Händler.
32
Einführung
SERIAL
AC IN
NETWORK 10BASE-5
NETWORK
10BASE-5
SCSI
SCSI-Anschluß (Half-Pitch, 50polig)
4
Zum Anschließen des Geräts an den Drucker.
Sie können bis zu sechs Drucker
hintereinanderschalten.
5 Äquipotentialmasseklemme 1 (nur
europäisches Modell)
Zum Anschließen des Äquipotentialsteckers,
um die Spannung der verschiedenen
Systemkomponenten anzugleichen.
Siehe auch "Wichtige Sicherheitshinweise für
den Gebrauch in medizinischen Umgebungen"
auf Seite 27.
