KTM MY14 Betriebsanleitung
Inhaltsverzeichnis
Verwandte Anleitungen für KTM MY14
Inhaltszusammenfassung für KTM MY14

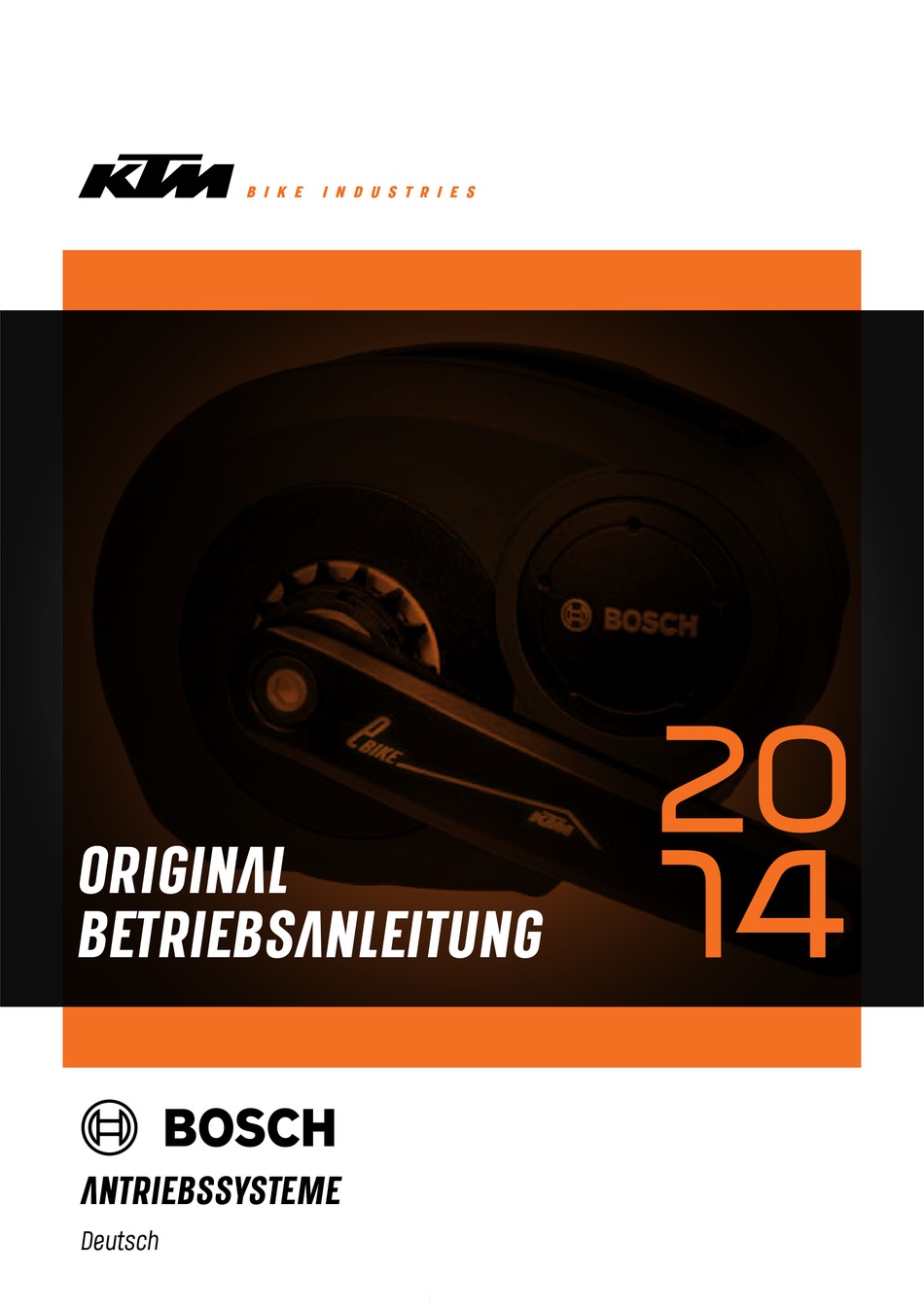

- Seite 1 b i k e i n d u s t r i e s OriginAl BetrieBsAnleitung AntrieBssysteme Deutsch Seite 1...
-
Seite 2: Abschnitt 1 - Allgemeine Erklärungen Zum Gesamten Epac
Abschnitt 1 – Allgemeine Erklärungen zum gesamten EPAC Herzlichen Glückwunsch Vielen Dank, dass Sie sich für ein Produkt aus dem Hause KTM entschieden haben. Wir sind sicher, dass Ihr neues EPAC Ihre Erwartungen in Funktion, Design, Qualität jetzt und in Zukunft mehr als erfüllen wird. - Seite 3 Beschreibung des Bosch Antriebssystems Dieses Fahrrad ist ein EPAC (Electrically Power Assisted Cycle = „Fahrrad mit elektrischem Zusatzantrieb“) entsprechend EN15194 und unterscheidet sich in folgenden Punkten von einem Fahrrad ohne Antriebsunterstützung: Seite 3...
- Seite 4 Komponenten des Antriebssystems und Systemzugehörigkeit Bezeichnung Abbildung Originalakku Bosch für Unterrohrmontage In zwei Ausführungen erhältlich: PERFORMANCE LINE - Bosch Art.Nr.: 0.275.007.512 Farbe: schwarz/anthrazit 36V/11,6Ah = 400Wh Gewicht: 2,5kg Vollständige Ladung in ca. 3,5h mind. 500 Ladezyklen möglich ACTIVE LINE - In zwei Kapazitäten erhältlich: Bosch Art.Nr.: 0.275.007.510 (400Wh) Bosch Art.Nr.: 0.275.007.509 (300Wh) Farbe: schwarz/platinum...
- Seite 5 Maximaler Ladestrom: 4A Gewicht ca. 800g Nur Bosch Originalkomponenten verwenden In den EPACs von KTM werden ausschließlich Bosch Original Antriebskomponenten und Bosch Original Akkus verbaut. Verwenden Sie daher für Nachrüst- und Ersatzzwecke ausschließlich Original Antriebskomponenten und Original Akkus von Bosch.
- Seite 6 Anforderungen genügt, die in den Harmonisierungsrechtsvorschriften der Gemeinschaft über ihre Anbringung festgelegt sind.“ Jedes KTM EPAC ist mit einem CE - Typenschild ausgestattet. Dieses Schild finden Sie jeweils am EPAC Rahmen im Bereich des Tretlagers (am Sattelrohr). ▶ Model: Angabe über die genaue Modellbezeichnung inkl. spezifischer Baugruppennummer.
- Seite 7 - zum Beispiel können die Bremsen nicht richtig betätigt werden. Das kann zu Unfällen mit Verletzungen führen. Halten Sie nach Unfällen mit Ihrem EPAC immer Rücksprache mit Ihrem KTM Fachhändler um die Fahrtauglichkeit Ihres EPACs festzustellen. ▶...
- Seite 8 Antriebskomponenten in Betrieb genommen werden. Sichern Sie daher Ihr EPAC immer mit einem sicheren und geprüften Fahrradschloss an einem feststehenden Gegenstand (Fahrradständer, usw.). Ihr KTM Fachhändler hilft Ihnen gerne bei der Suche nach dem richtigen Fahrradschloss. ▶ Entfernen Sie vor längerer Nichtbenutzung des EPACs stets den Akku.
- Seite 9 Fahrbetriebes der Widerstand oder das Fahrgeräusch erhöhen, kann dies ein Zeichen fehlender Wartung sein. Halten Sie bitte Rücksprache mit Ihren KTM Fachhändler. Notieren Sie sich unbedingt die Schlüsselnummer ▶ Im Fall des Verlustes des Schlüssels kann mit der Schüsselnummer über Ihren KTM Fachhändler ein Ersatzschlüssel besorgt werden. Schlüsselnummer Seite 9...
- Seite 10 Ein ungeeigneter Kindersitz kann für Ihr Kind zu Unfällen mit schwersten Verletzungen führen. Ihr KTM Fachhändler hilft Ihnen gerne bei der Suche nach dem richtigen Kindersitz. Achten Sie stets darauf, dass auch Ihr Kind bei jeder Fahrt einen geprüften Kinderhelm trägt.
- Seite 11 Siehe dazu auch Seite 34. Anzeige der Restreichweite Basierend auf einen von KTM real ermittelten Reichweitenmaximalwert (optimalste Fahrbedingungen*) und dem aktuellen Ladestand wird unter Berücksichtigung des aktuellen Verbrauchs die voraussichtliche Reichweite berechnet. Diese Berechnung ermöglicht die Anzeige eines stark theoretischen Wertes. Abhängig von den Fahrbedingungen wird dieser Wert mehr oder weniger stark abweichen.
-
Seite 12: Abschnitt 2 - Antriebsspezifischer Teil
Abschnitt 2 – Antriebsspezifischer Teil TURBO SPORT TOUR KM/H PMWH KM/H Reichweite Seite 12 0 276 001 SPI | (22.8.13) Bosch eBike Systems... - Seite 13 Seite 13 Bosch eBike Systems 0 276 001 SPI | (22.8.13)
- Seite 14 C7 C6 Seite 14 0 276 001 SPI | (22.8.13) Bosch eBike Systems...
- Seite 15 7° Seite 15 Bosch eBike Systems 0 276 001 SPI | (22.8.13)
- Seite 16 eBike Battery Charger 36-4/230 For safe operation see manual. Risk of electric shock. Dry location use only. Charge only batteries of WARNING the Bosch eBike Systems. Other batteries may burst causing personal damage. Do not replace the plug Active/Performance Line assembly as risk of fire or electric shock may result.
- Seite 17 Seite 17 Bosch eBike Systems 0 276 001 SPI | (22.8.13)
- Seite 18 Seite 18 0 276 001 SPI | (22.8.13) Bosch eBike Systems...
- Seite 19 Deutsch–1 Antriebseinheit Drive Unit/ Bediencomputer Intuvia Sicherheitshinweise Ihres eBike-Systems zu erhöhen. Sie verringern hiermit in der Regel die Lebensdauer des Systems und riskieren Lesen Sie alle Sicherheitshinweise und An- Schäden an der Drive Unit und am Rad. Außerdem besteht weisungen. Versäumnisse bei der Einhaltung die Gefahr, dass Ihnen Garantie- und Gewährleistungsan- der Sicherheitshinweise und Anweisungen sprüche auf das von Ihnen gekaufte Rad verloren gehen.
- Seite 20 Deutsch–2 Bediencomputer Intuvia 10 Bedieneinheit Sachnummer (Performance) 1 270 020 909 11 Taste Anzeigenfunktion „i“ an der Bedieneinheit Sachnummer (Active) 1 270 020 906 12 Taste Wert senken/nach unten blättern „–“ Ladestrom USB-Anschluss 13 Taste Wert erhöhen/nach oben blättern „+“ max.
- Seite 21 Deutsch–3 Hinweis: Ist der Abstand zwischen Geschwindigkeitssensor Wird etwa 10 min lang keine Leistung des Antriebs abgerufen 17 und Speichenmagnet 18 zu klein oder zu groß, oder ist der (z.B., weil das eBike steht), schaltet sich das eBike-System Geschwindigkeitssensor 17 nicht richtig angeschlossen, fällt aus Energiespargründen automatisch ab.
- Seite 22 Deutsch–4 Die Kapazität des Akkus reicht noch für etwa 2 Stunden Gang ist, desto geringer ist die Geschwindigkeit in dieser Beleuchtung. Weitere Verbraucher (z.B. Automatikgetriebe, Funktion (bei voller Leistung). Laden von externen Geräten am USB-Anschluss) werden Die Funktion Schiebehilfe/Anfahrhilfe darf ausschließ- hierbei nicht berücksichtigt.
- Seite 23 Deutsch–5 Zum Reset von „Strecke“, „Fahrzeit“ und „Durchschnitt“ Um die Funktion zu verlassen und eine geänderte Einstellung wechseln Sie zu einer dieser drei Funktionen und drücken zu speichern, drücken Sie die Taste „RESET“ 6 für 3 s. dann die Taste „RESET“ 6 so lange, bis die Anzeige auf Null Folgende Grundeinstellungen stehen zur Auswahl: gesetzt ist.
- Seite 24 Deutsch–6 Code Ursache Abhilfe interner SW-Fehler Starten Sie das System neu. Falls das Problem weiterhin besteht, kontaktieren Sie Ihren Bosch eBike-Händler. interner Fehler des Bediencomputers Bediencomputer überprüfen lassen interner Fehler der Antriebseinheit Starten Sie das System neu. Falls das Problem weiterhin besteht, kontaktieren Sie Ihren Bosch eBike-Händler.
- Seite 25 Deutsch–7 Code Ursache Abhilfe Akku-Mehrfachfehler Schalten Sie das eBike-System aus. Entfernen Sie den Akku und setzen ihn wieder ein. Starten Sie das System neu. Falls das Problem weiterhin besteht, kontaktieren Sie Ihren Bosch eBike-Händler. SW-Versionsfehler Kontaktieren Sie Ihren Bosch eBike Händler, damit er ein SW-Update durchführt.
- Seite 26 Deutsch–8 Wartung und Service Nur für EU-Länder: Gemäß der europäischen Richtlinie Wartung und Reinigung 2012/19/EU müssen nicht mehr ge- brauchsfähige Elektrogeräte und gemäß Halten Sie alle Komponenten Ihres eBikes sauber, insbeson- der europäischen Richtlinie 2006/66/EG dere die Kontakte von Akku und dazugehöriger Halterung. müssen defekte oder verbrauchte Akkus/ Reinigen Sie sie vorsichtig mit einem feuchten, weichen Tuch.
-
Seite 27: Li-Ionen-Akku Powerpack
Deutsch–9 Li-Ionen-Akku PowerPack Sicherheitshinweise Bei Beschädigung und unsachgemäßem Gebrauch des Akkus können Dämpfe austreten. Führen Sie Frischluft Lesen Sie alle Sicherheits- zu und suchen Sie bei Beschwerden einen Arzt auf. Die hinweise und Anweisungen. Dämpfe können die Atemwege reizen. Versäumnisse bei der Einhal- ... - Seite 28 Deutsch–10 Technische Daten Li-Ionen-Akku PowerPack 300 PowerPack 400 Sachnummer – Standard-Akku Active Line 0 275 007 509 0 275 007 510 0 275 007 512 Performance Line – Gepäckträger-Akku Active Line 0 275 007 513 0 275 007 514 0 275 007 522 Performance Line Nennspannung Nennkapazität...
- Seite 29 Deutsch–11 Akku einsetzen und entnehmen Wird etwa 10 min lang keine Leistung des eBike-Antriebs ab- gerufen (z.B., weil das eBike steht) und keine Taste an Be- (siehe Bilder C–D) diencomputer oder Bedieneinheit des eBikes gedrückt, Schalten Sie den Akku immer aus, wenn Sie ihn in die schalten sich das eBike-System und damit auch der Akku aus Halterung einsetzen oder aus der Halterung entnehmen.
- Seite 30 Deutsch–12 Wartung und Service Entsorgung Akkus, Zubehör und Verpackungen sollen einer um- Wartung und Reinigung weltgerechten Wiederverwertung zugeführt werden. Halten Sie den Akku sauber. Reinigen Sie ihn vorsichtig mit Werfen Sie die Akkus nicht in den Hausmüll! einem feuchten, weichen Tuch. Der Akku darf nicht ins Was- Nur für EU-Länder: ser getaucht oder mit Wasserstrahl gereinigt werden.
-
Seite 31: Ladegerät Charger
Deutsch–13 Ladegerät Charger Sicherheitshinweise Lesen und beachten Sie die Sicherheitshinweise und Anweisungen in den Betriebsanleitungen von Akku Lesen Sie alle Sicherheits- und Antriebseinheit/Bediencomputer sowie in der hinweise und Anweisungen. Betriebsanleitung Ihres eBikes. Versäumnisse bei der Einhal- Auf der Unterseite des Ladegerätes befindet sich eine tung der Sicherheitshinweise Kurzfassung wichtiger Sicherheitshinweise in englischer, und Anweisungen können... - Seite 32 Deutsch–14 Technische Daten Laden des Akkus am Fahrrad (siehe Bild G) Schalten Sie den Akku aus. Reinigen Sie die Abdeckung der Ladegerät Charger Ladebuchse C7. Vermeiden Sie insbesondere die Verschmut- Sachnummer 0 275 007 907 zung der Ladebuchse und der Kontakte, z.B. durch Sand oder Erde.
- Seite 33 Deutsch–15 Wartung und Service Hinweis: Wenn Sie am Fahrrad geladen haben, verschließen Sie nach dem Ladevorgang die Ladebuchse C6 sorgfältig mit Wartung und Reinigung der Abdeckung C7, damit kein Schmutz oder Wasser eindrin- gen kann. Sollte das Ladegerät ausfallen, wenden Sie sich bitte an einen Falls das Ladegerät nach dem Laden nicht vom Akku getrennt autorisierten Fahrradhändler.
- Seite 34 Faktoren, welche sich negativ auf die verfügbare Reichweite des Antriebssystems auswirken Topographie der Fahrstrecke: Natürlich steigt der benötigte Energieaufwand bei Fahrten in hügeligem Gelände ungleich stärker an als bei Fahrten auf ebenen Wegen. Gewählte Unterstützungsstufe: Wählen Sie den Grad der Unterstützungsstufe immer den Anforderungen gerecht und mit Bedacht aus.
- Seite 35 In Bezug auf die restlichen Fahrradkomponenten gelten die im Garantiebestimmungen handelt es sich um eine Ergänzung zum KTM Bikepass genannten Bestimmungen. KTM Bikepass, in Bezug auf die im Folgenden genannten EPAC Die Garantie gilt nicht, wenn andere Mängel als Material- oder Antriebskomponenten.
- Seite 36 Seite 36...
- Seite 37 Firma / Company: BOSCH Gerätetyp / Typ eBike Battery Charger 36-4/230 Liefervorschrift / Specification Art.-Nr. / Part-No. 1895874 Zeichnungs-Nr. / Draw.-No. 15.3900.511-01 CE-Konformitätserklärung / Declaration of Conformity Wir, der Hersteller, erklären hiermit, dass das Produkt: / We, the manufacturer, hereby confirm, that the product: Type: Gerätetyp / eBike Battery Charger 36-4/230...
- Seite 38 Notizen Seite 38...
- Seite 39 Notizen Seite 39...
- Seite 40 ORIGINAL BETRIEBSANLEITUNG BOSCH ANTRIEBSSySTEmE Technische ¨ A nderungen vorbehalten. Für Irrtümer und Druckfehler keine Haftung. Stand: Herbst 2013 ART.NR.: 00012000022 Seite 40...
