12

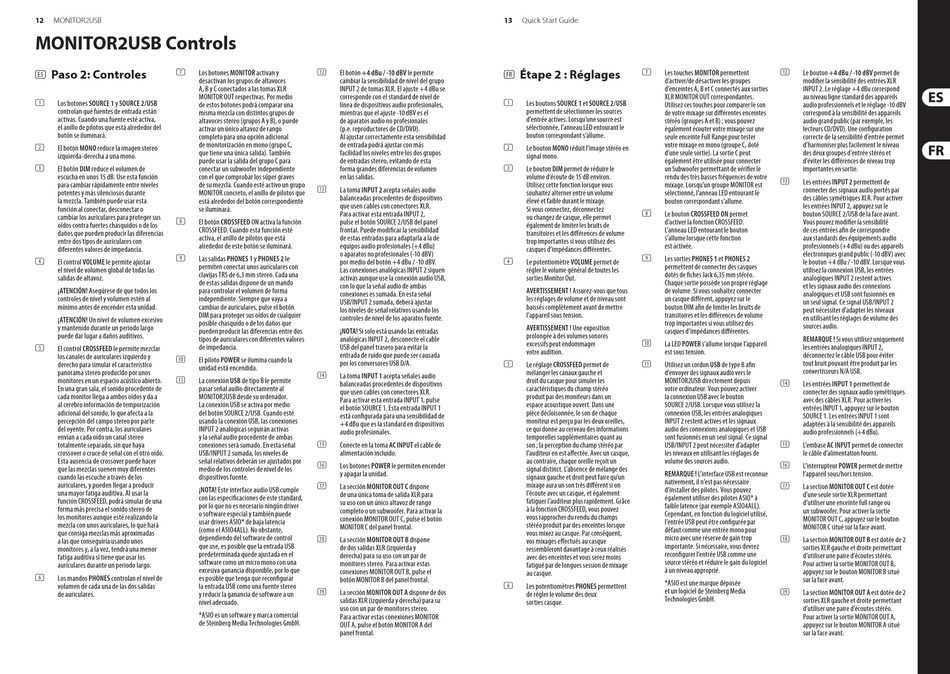

MONITOR2USB
MONITOR2USB Controls
(7)
Paso 2: Controles
Los botones MONITOR activan y
(ES)
desactivan los grupos de altavoces
A, B y C conectados a las tomas XLR
MONITOR OUT respectivas. Por medio
(1)
Los botones SOURCE 1 y SOURCE 2/USB
de estos botones podrá comparar una
controlan qué fuentes de entrada están
misma mezcla con distintos grupos de
activas. Cuando una fuente esté activa,
altavoces stereo (grupos A y B), o puede
el anillo de pilotos que está alrededor del
activar un único altavoz de rango
botón se iluminará.
completo para una opción adicional
de monitorización en mono (grupo C,
(2)
El botón MONO reduce la imagen stereo
que tiene una única salida). También
izquierda-derecha a una mono.
puede usar la salida del grupo C para
(3)
El botón DIM reduce el volumen de
conectar un subwoofer independiente
escucha en unos 15 dB. Use esta función
con el que comprobar los súper graves
para cambiar rápidamente entre niveles
de su mezcla. Cuando esté activo un grupo
potentes y más silenciosos durante
MONITOR concreto, el anillo de pilotos que
la mezcla. También puede usar esta
está alrededor del botón correspondiente
función al conectar, desconectar o
se iluminará.
cambiar los auriculares para proteger sus
(8)
El botón CROSSFEED ON activa la función
oídos contra fuertes chasquidos o de los
CROSSFEED. Cuando esta función esté
daños que pueden producir las diferencias
activa, el anillo de pilotos que está
entre dos tipos de auriculares con
alrededor de este botón se iluminará.
diferentes valores de impedancia.
(9)
Las salidas PHONES 1 y PHONES 2 le
(4)
El control VOLUME le permite ajustar
permiten conectar unos auriculares con
el nivel de volumen global de todas las
clavijas TRS de 6,3 mm stereo. Cada una
salidas de altavoz.
de estas salidas dispone de un mando
¡ATENCIÓN! Asegúrese de que todos los
para controlar el volumen de forma
controles de nivel y volumen estén al
independiente. Siempre que vaya a
mínimo antes de encender esta unidad.
cambiar de auriculares, pulse el botón
DIM para proteger sus oídos de cualquier
¡ATENCIÓN! Un nivel de volumen excesivo
posible chasquido o de los daños que
y mantenido durante un periodo largo
pueden producir las diferencias entre dos
puede dar lugar a daños auditivos.
tipos de auriculares con diferentes valores
(5)
de impedancia.
El control CROSSFEED le permite mezclar
los canales de auriculares izquierdo y
(10)
El piloto POWER se ilumina cuando la
derecho para simular el característico
unidad está encendida.
panorama stereo producido por unos
(11)
monitores en un espacio acústico abierto.
La conexión USB de tipo B le permite
En una gran sala, el sonido procedente de
pasar señal audio directamente al
cada monitor llega a ambos oídos y da a
MONITOR2USB desde su ordenador.
al cerebro información de temporización
La conexión USB se activa por medio
adicional del sonido, lo que afecta a la
del botón SOURCE 2/USB. Cuando esté
percepción del campo stereo por parte
usando la conexión USB, las conexiones
del oyente. Por contra, los auriculares
INPUT 2 analógicas seguirán activas
envían a cada oído un canal stereo
y la señal audio procedente de ambas
totalmente separado, sin que haya
conexiones será sumado. En esta señal
crossover o cruce de señal con el otro oído.
USB/INPUT 2 sumada, los niveles de
Esta ausencia de crossover puede hacer
señal relativos deberán ser ajustados por
que las mezclas suenen muy diferentes
medio de los controles de nivel de los
cuando las escuche a través de los
dispositivos fuente.
auriculares, y pueden llegar a producir
¡NOTA! Este interface audio USB cumple
una mayor fatiga auditiva. Al usar la
con las especifi caciones de este standard,
función CROSSFEED, podrá simular de una
por lo que no es necesario ningún driver
forma más precisa el sonido stereo de
o software especial y también puede
los monitores aunque esté realizando la
usar drivers ASIO* de baja latencia
mezcla con unos auriculares, lo que hará
(como el ASIO4ALL). No obstante,
que consiga mezclas más aproximadas
dependiendo del software de control
a las que conseguiría usando unos
que use, es posible que la entrada USB
monitores y, a la vez, tendrá una menor
predeterminada quede ajustada en el
fatiga auditiva si tiene que usar los
software como un micro mono con una
auriculares durante un periodo largo.
excesiva ganancia disponible, por lo que
(6)
Los mandos PHONES controlan el nivel de
es posible que tenga que reconfi gurar
volumen de cada una de las dos salidas
la entrada USB como una fuente stereo
de auriculares.
y reducir la ganancia de software a un
nivel adecuado.
*ASIO es un software y marca comercial
de Steinberg Media Technologies GmbH.
(12)
El botón +4 dBu / -10 dBV le permite
cambiar la sensibilidad de nivel del grupo
INPUT 2 de tomas XLR. El ajuste +4 dBu se
corresponde con el standard de nivel de
línea de dispositivos audio profesionales,
mientras que el ajuste -10 dBV es el
de aparatos audio no profesionales
(p.e. reproductores de CD/DVD).
Al ajustar correctamente esta sensibilidad
de entrada podrá ajustar con más
facilidad los niveles entre los dos grupos
de entradas stereo, evitando de esta
forma grandes diferencias de volumen
en las salidas.
(13)
La toma INPUT 2 acepta señales audio
balanceadas procedentes de dispositivos
que usen cables con conectores XLR.
Para activar esta entrada INPUT 2,
pulse el botón SOURCE 2/USB del panel
frontal. Puede modifi car la sensibilidad
de estas entradas para adaptarla a la de
equipos audio profesionales (+4 dBu)
o aparatos no profesionales (-10 dBV)
por medio del botón +4 dBu / -10 dBV.
Las conexiones analógicas INPUT 2 siguen
activas aunque use la conexión audio USB,
con lo que la señal audio de ambas
conexiones es sumada. En esta señal
USB/INPUT 2 sumada, deberá ajustar
los niveles de señal relativos usando los
controles de nivel de los aparatos fuente.
¡NOTA! Si solo está usando las entradas
analógicas INPUT 2, desconecte el cable
USB del panel trasero para evitar la
entrada de ruido que puede ser causada
por los conversores USB D/A.
(14)
La toma INPUT 1 acepta señales audio
balanceadas procedentes de dispositivos
que usen cables con conectores XLR.
Para activar esta entrada INPUT 1, pulse
el botón SOURCE 1. Esta entrada INPUT 1
está confi gurada para una sensibilidad de
+4 dBu que es la standard en dispositivos
audio profesionales.
(15)
Conecte en la toma AC INPUT el cable de
alimentación incluido.
(16)
Los botones POWER le permiten encender
y apagar la unidad.
(17)
La sección MONITOR OUT C dispone
de una única toma de salida XLR para
su uso con un único altavoz de rango
completo o un subwoofer. Para activar la
conexión MONITOR OUT C, pulse el botón
MONITOR C del panel frontal.
(18)
La sección MONITOR OUT B dispone
de dos salidas XLR (izquierda y
derecha) para su uso con un par de
monitores stereo. Para activar estas
conexiones MONITOR OUT B, pulse el
botón MONITOR B del panel frontal.
(19)
La sección MONITOR OUT A dispone de dos
salidas XLR (izquierda y derecha) para su
uso con un par de monitores stereo.
Para activar estas conexiones MONITOR
OUT A, pulse el botón MONITOR A del
panel frontal.
13
Quick Start Guide
(7)
Étape 2 : Réglages
Les touches MONITOR permettent
(FR)
d'activer/de désactiver les groupes
d'enceintes A, B et C connectés aux sorties
XLR MONITOR OUT correspondantes.
(1)
Les boutons SOURCE 1 et SOURCE 2/USB
Utilisez ces touches pour comparer le son
permettent de sélectionner les sources
de votre mixage sur diff érentes enceintes
d'entrée actives. Lorsqu'une source est
stéréo (groupes A et B) ; vous pouvez
sélectionnée, l'anneau LED entourant le
également écouter votre mixage sur une
bouton correspondant s'allume.
seule enceinte Full Range pour tester
votre mixage en mono (groupe C, doté
(2)
Le bouton MONO réduit l'image stéréo en
d'une seule sortie). La sortie C peut
signal mono.
également être utilisée pour connecter
(3)
Le bouton DIM permet de réduire le
un Subwoofer permettant de vérifi er le
volume d'écoute de 15 dB environ.
rendu des très basses fréquences de votre
Utilisez cette fonction lorsque vous
mixage. Lorsqu'un groupe MONITOR est
souhaitez alterner entre un volume
sélectionné, l'anneau LED entourant le
élevé et faible durant le mixage.
bouton correspondant s'allume.
Si vous connectez, déconnectez
(8)
Le bouton CROSSFEED ON permet
ou changez de casque, elle permet
d'activer la fonction CROSSFEED.
également de limiter les bruits de
L'anneau LED entourant le bouton
transitoires et les diff érences de volume
s'allume lorsque cette fonction
trop importantes si vous utilisez des
est activée.
casques d'impédances diff érentes.
(9)
Les sorties PHONES 1 et PHONES 2
(4)
Le potentiomètre VOLUME permet de
permettent de connecter des casques
régler le volume général de toutes les
dotés de fi ches Jack 6,35 mm stéréo.
sorties Monitor Out.
Chaque sortie possède son propre réglage
AVERTISSEMENT ! Assurez-vous que tous
de volume. Si vous souhaitez connecter
les réglages de volume et de niveau sont
un casque diff érent, appuyez sur le
baissés complètement avant de mettre
bouton DIM afi n de limiter les bruits de
l'appareil sous tension.
transitoires et les diff érences de volume
trop importantes si vous utilisez des
AVERTISSEMENT ! Une exposition
casques d'impédances diff érentes.
prolongée à des volumes sonores
(10)
excessifs peut endommager
La LED POWER s'allume lorsque l'appareil
votre audition.
est sous tension.
(5)
(11)
Le réglage CROSSFEED permet de
Utilisez un cordon USB de type B afi n
mélanger les canaux gauche et
d'envoyer des signaux audio vers le
droit du casque pour simuler les
MONITOR2USB directement depuis
caractéristiques du champ stéréo
votre ordinateur. Vous pouvez activer
produit par des moniteurs dans un
la connexion USB avec le bouton
espace acoustique ouvert. Dans une
SOURCE 2/USB. Lorsque vous utilisez la
pièce décloisonnée, le son de chaque
connexion USB, les entrées analogiques
moniteur est perçu par les deux oreilles,
INPUT 2 restent actives et les signaux
ce qui donne au cerveau des informations
audio des connexions analogiques et USB
temporelles supplémentaires quant au
sont fusionnés en un seul signal. Ce signal
son ; la perception du champ stéréo par
USB/INPUT 2 peut nécessiter d'adapter
l'auditeur en est aff ectée. Avec un casque,
les niveaux en utilisant les réglages de
au contraire, chaque oreille reçoit un
volume des sources audio.
signal distinct. L'absence de mélange des
REMARQUE ! L'interface USB est reconnue
signaux gauche et droit peut faire qu'un
nativement, il n'est pas nécessaire
mixage aura un son très diff érent si on
d'installer des pilotes. Vous pouvez
l'écoute avec un casque, et également
également utiliser des pilotes ASIO* à
fatiguer l'auditeur plus rapidement. Grâce
faible latence (par exemple ASIO4ALL).
à la fonction CROSSFEED, vous pouvez
Cependant, en fonction du logiciel utilisé,
vous rapprocher du rendu du champs
l'entrée USB peut être confi gurée par
stéréo produit par des enceintes lorsque
défaut comme une entrée mono pour
vous mixez au casque. Par conséquent,
micro avec une réserve de gain trop
vos mixages eff ectués au casque
importante. Si nécessaire, vous devrez
ressembleront davantage à ceux réalisés
reconfi gurer l'entrée USB comme une
avec des enceintes et vous serez moins
source stéréo et réduire le gain du logiciel
fatigué par de longues session de mixage
à un niveau approprié.
au casque.
*ASIO est une marque déposée
(6)
Les potentiomètres PHONES permettent
et un logiciel de Steinberg Media
de régler le volume des deux
Technologies GmbH.
sorties casque.
(12)
Le bouton +4 dBu / -10 dBV permet de
modifi er la sensibilité des entrées XLR
INPUT 2. Le réglage +4 dBu correspond
au niveau ligne standard des appareils
audio professionnels et le réglage -10 dBV
correspond à la sensibilité des appareils
audio grand public (par exemple, les
lecteurs CD/DVD). Une confi guration
correcte de la sensibilité d'entrée permet
d'harmoniser plus facilement le niveau
des deux groupes d'entrée stéréo et
d'éviter les diff érences de niveau trop
importantes en sortie.
(13)
Les entrées INPUT 2 permettent de
connecter des signaux audio portés par
des câbles symétriques XLR. Pour activer
les entrées INPUT 2, appuyez sur le
bouton SOURCE 2/USB de la face avant.
Vous pouvez modifi er la sensibilité
de ces entrées afi n de correspondre
aux standards des équipements audio
professionnels (+4 dBu) ou des appareils
électroniques grand public (-10 dBV) avec
le bouton +4 dBu / -10 dBV. Lorsque vous
utilisez la connexion USB, les entrées
analogiques INPUT 2 restent actives
et les signaux audio des connexions
analogiques et USB sont fusionnés en
un seul signal. Ce signal USB/INPUT 2
peut nécessiter d'adapter les niveaux
en utilisant les réglages de volume des
sources audio.
REMARQUE ! Si vous utilisez uniquement
les entrées analogiques INPUT 2,
déconnectez le câble USB pour éviter
tout bruit pouvant être produit par les
convertisseurs N/A USB.
(14)
Les entrées INPUT 1 permettent de
connecter des signaux audio symétriques
avec des câbles XLR. Pour activer les
entrées INPUT 1, appuyez sur le bouton
SOURCE 1. Les entrées INPUT 1 sont
adaptées à la sensibilité des appareils
audio professionnels (+4 dBu).
(15)
L'embase AC INPUT permet de connecter
le câble d'alimentation fourni.
(16)
L'interrupteur POWER permet de mettre
l'appareil sous/hors tension.
(17)
La section MONITOR OUT C est dotée
d'une seule sortie XLR permettant
d'utiliser une enceinte full range ou
un subwoofer. Pour activer la sortie
MONITOR OUT C, appuyez sur le bouton
MONITOR C situé sur la face avant.
(18)
La section MONITOR OUT B est dotée de 2
sorties XLR gauche et droite permettant
d'utiliser une paire d'écoutes stéréo.
Pour activer la sortie MONITOR OUT B,
appuyez sur le bouton MONITOR B situé
sur la face avant.
(19)
La section MONITOR OUT A est dotée de 2
sorties XLR gauche et droite permettant
d'utiliser une paire d'écoutes stéréo.
Pour activer la sortie MONITOR OUT A,
appuyez sur le bouton MONITOR A situé
sur la face avant.
Werbung
