geo-FENNEL FR45 Bedienungsanleitung Seite 2

11
3
11
1
9
10
7

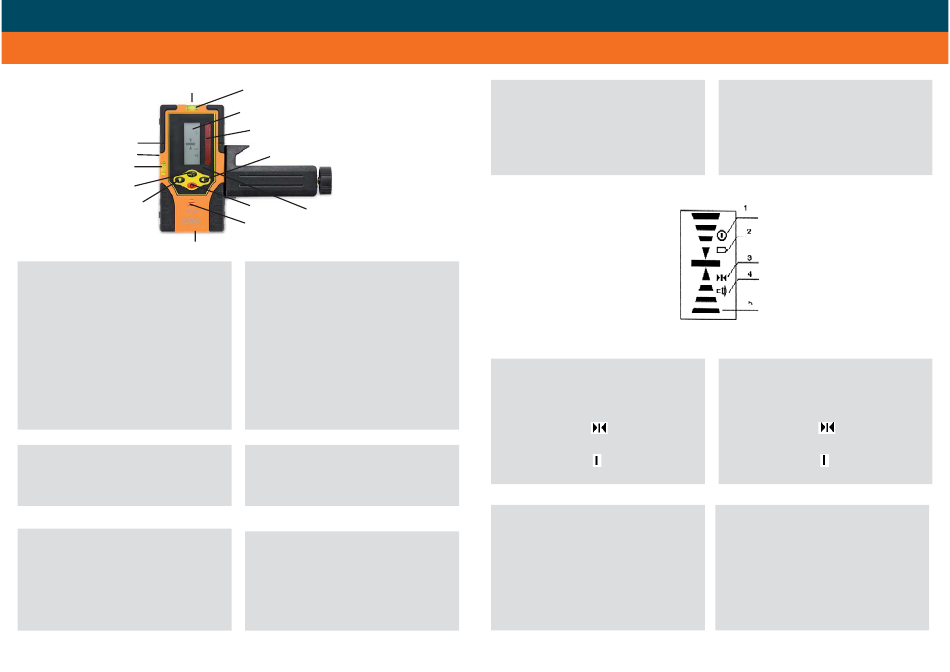

BEDIENELEMENTE
1) Libelle (2)
2) Display
3) Referenzmarke
4) Empfangsfenster
5) An- / Aus-Schalter
6) Lautsprecher
7) Batteriefach (Rückseite)
8) Ton an / aus
9) Genauigkeit fein / normal
10) Beleuchtung an / aus
11) Magnet (2)
12) 1/4"-Gewinde f. Lattenhalter (Rückseite)
LIEFERUMFANG
Empfänger FR45, Lattenhalter, Batterie,
Bedienungsanleitung
TECHNISCHE DATEN
Anzeige Display vorn
Genauigkeit fein ± 1,0 mm
Genauigkeit normal ± 2,5 mm
Signaltöne 3 Stufen
Betriebsdauer ca 400h
Stromversorgung 1 x 9V
www.wbh.ch
1
2
4
8
5
12
6
ELEMENTS DE MANOEUVRE
1) Nivelle (2)
2) Display
3) Hauteur de référence
4) RFenêtre de réception
5) Bouton marche/arrêt
6) Haut-parleur
7) Logement de piles
8) Son marche/arrêt f
9) Précision fi n/normal
10) Éclairage marche/arrêt
11) Aimant (2)
12) Filetage ¼" pour bride de latte
VOLUME DE LIVRAISON
Détecteur FR45, bride de latte, pile,
mode d'emploi
DONNEES TECHNIQUES
Affi chage Display
Précision fi n ± 1,0 mm
Précision normal ± 2,5 mm
Son signal 3 plages
Durée de marche env. 400h
Alimentation de courant 1 x 9V
SYMBOLE
1) Empfänger an / aus
2) Batteriezustandsanzeige
3) Genauigkeitr
4) Ton an / aus
5) Empfangsposition Laserstrahl
GENAUIGKEITSEINSTELLUNG FEIN / NORMAL
Der FR45 ist mit zwei Genauigkeitsstufen aus-
gestattet. Zur Auswahl Taste (9) drücken:
Genauigkeit normal: ± 2,5 mm
Displaysymbol
Genauigkeit fein: ± 1,0 mm
Displaysymbol
EINLEGEN DER BATTERIE
• Batteriefachdeckel (7) öffnen.
• 1 x 9 V Block-Batterie gemäss dem Installations-
symbol (auf der Rückseite) einlegen und dabei auf
korrekte Polarität achten. Deckel schliessen.
• Zur Verlängerung der Lebensdauer der Batterie
schaltet sich der Empfänger nach ca. 5 Min. ohne
Anwendung automatisch ab.
2 3
SYMBOLES
1) Récepteur marche/arrêt t
2) Indication de l'état des piles
3) Précision
4) Son marche/arrêt
5) Position de réception du faisceau lase
REGLAGE DE LA PRECISION FIN / NORMAL
Le FR45 est équipé de deux niveaux de
précision. Pour choissir, presser bouton (9):
Précision normale: ± 2,5 mm
Symbole sur display
Précision fine: ± 1,0 mm
Symbole sur display
MISE EN PLACE DE PILES
• Ouvrir le couvercle du logement de pileS (7).
• Mettre en place deux piles de bloc 1.9 V,
conformément au symbole d'installation (sur la
face postérieur), en veillant à la polarité correcte.
Revisser le couvercle.
• En case de non-utilisation, le récepteur s'arrête
automatiquement après 5 min. env., afi n de
prolonger la durée de vie des piles.
