Pos.
Beschreibung
8
Brauchwassertank­
Thermistor
9
Stromversorgung für
Heizer für
Ablaufwanne
10
Raumthermostat
11
Außentemperaturfühle
r
12
Innentemperaturfühler 2
13
Wärmepumpen­
Konvektor
Bauseitig zu liefernde Komponenten
14
Absperrventil
15
Stromzähler
16
Brauchwasserpumpe
17
Alarmausgang
18
Umschalter zur
Steuerung der
externen Wärmequelle
19
Raumkühlungs­/
heizungssteuerung
20
Stromverbrauch­
Digitaleingänge
21
Gasmesser
(a)
Siehe Typenschild des Außengeräts.
(b)
Minimaler Kabelquerschnitt 0,75 mm².
(c)
Verwenden Sie das mit dem Boiler gelieferte Kabel.
(d)
Der Fühler und das Anschlusskabel (12 m) werden
zusammen mit dem Brauchwasserspeicher geliefert.
(e)
Kabelquerschnitt 0,75 mm² bis 1,25 mm², maximale Länge:
50 m. Der spannungsfreie Kontakt muss einer Last von
mindestens 15 V Gleichspannung, 10 mA standhalten.
(f)
Kabelquerschnitt 0,75 mm² bis 1,25 mm²; maximale Länge:
500 m. Anwendbar auf einzelnen Anschluss
Benutzerschnittstellenanschluss und
Benutzerschnittstellenanschluss für duale Verwendung.
(g)
Kabelquerschnitt 1,5 mm
HINWEIS
Weitere  technische  Daten  der  verschiedenen  Anschlüsse
befinden sich auf der Innenseite des Innengeräts.
4

Installation

4.1
Geräte öffnen
4.1.1

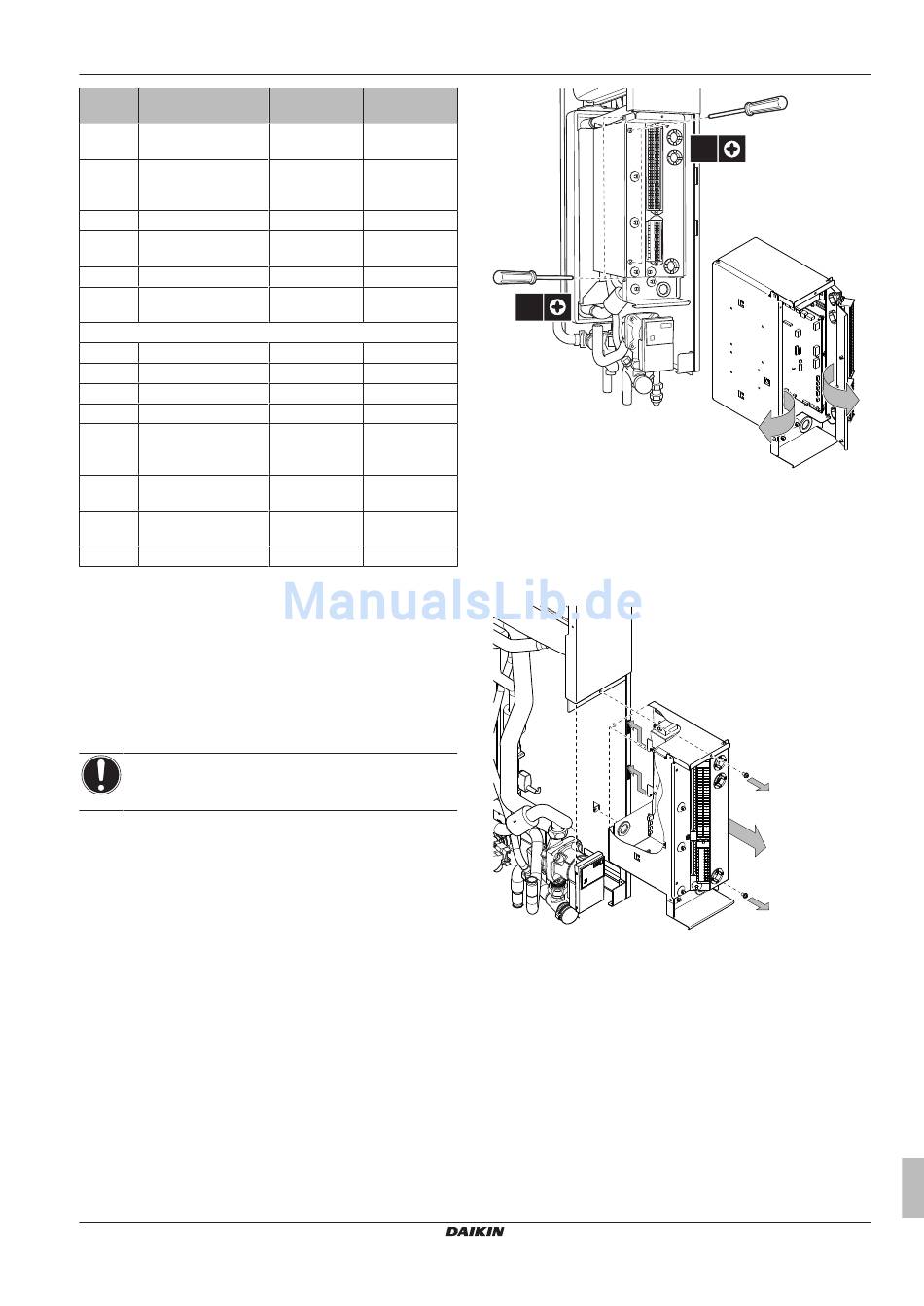

So öffnen Sie die Schaltkastenabdeckung
des Innengeräts
1 Entfernen  Sie  die  Seitenwand  auf  der  rechten  Seite  des
Innengeräts. Die Seitenwand ist unten mit 1 Schraube befestigt.
2 Entfernen  Sie  die  obere  und  untere  Schraube  an  der
Seitenwand des Schaltkastens.
3 Die rechte Tafel des Schaltkastens lässt sich öffnen.
4 Entfernen  Sie  die  obere  und  untere  Schraube  an  der
Frontblende des Schaltkastens.
5 Die Frontblende des Schaltkastens lässt sich öffnen.
EHYHBH05AAV3 + EHYHBH/X08AAV3
Daikin Altherma Hybrid­Wärmepumpe – Wärmepumpemodul
4P349587­1A – 2013.05
Kabel
Maximaler
Betriebsstrom
(d)
2
(b)
2
(b)
3 oder 4
100 mA
(b)
2
(b)
(b)
4
100 mA
(b)
2
100 mA
(b)
2
(b)
2
(b)
2
(b)
2
(b)
2
(b)
2 (je
Eingangssignal)
(b)
2
2
; maximale Länge: 50 m.
4
2x
Wenn  Sie  nach  der  Installation  des  Boilers  auf  den  Schaltkasten
zugreifen müssen, gehen Sie wie folgt vor:
6 Entfernen  Sie  die  obere  und  untere  Schraube  an  der
Seitenwand des Schaltkastens.
7 Nehmen Sie den Schaltkasten aus dem Gerät.
8 Hängen  Sie  den  Schaltkasten  mit  den  dafür  vorgesehenen
Haken am Schaltkasten an die Seite des Geräts.
8
4 Installation
2
2x
3
5
6
7
