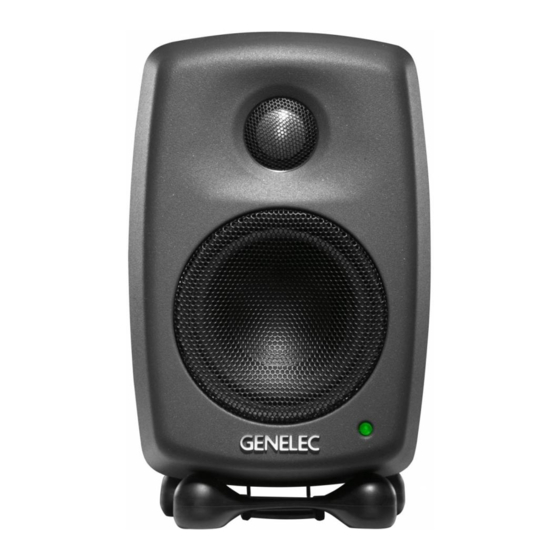

Genelec 6010A Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für 6010A:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

Quicklinks

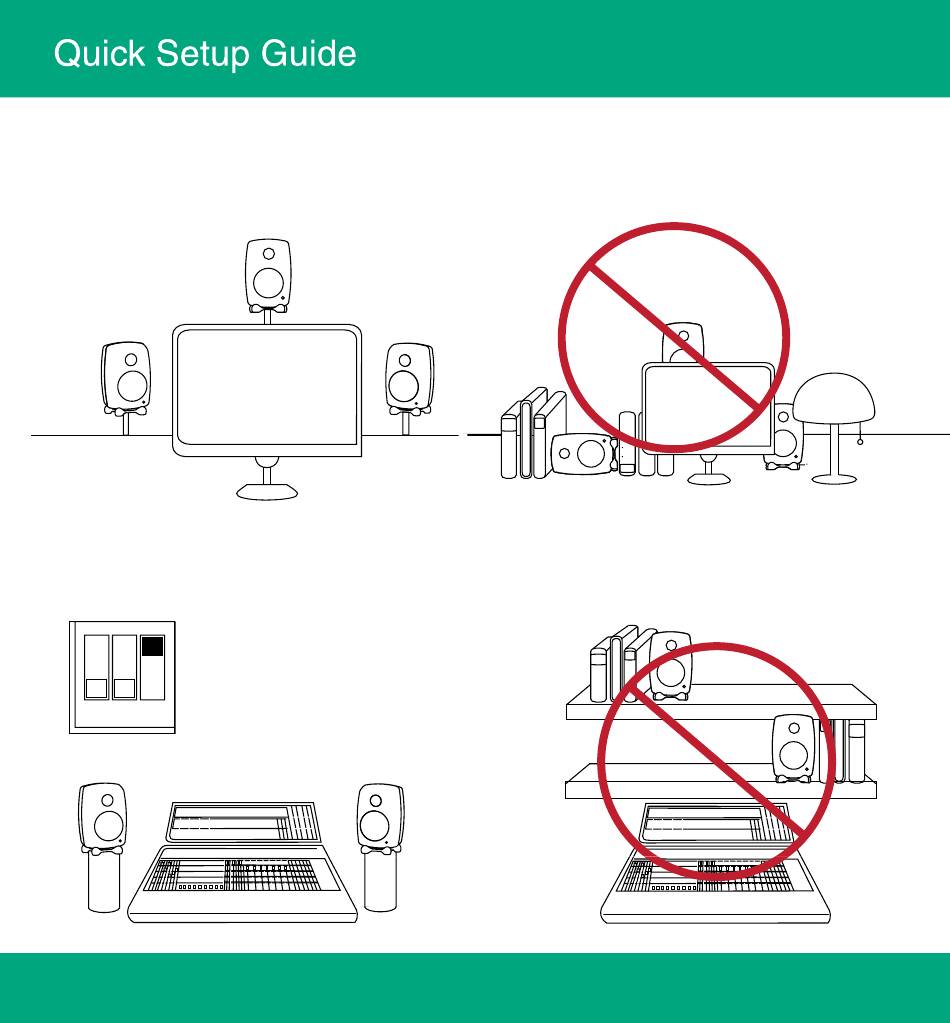

Loudspeaker placement
Desktop Positioning
ON
OFF
1
2
3
Desktop Control

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Genelec 6010A

Inhaltszusammenfassung für Genelec 6010A

  • Seite 1 Loudspeaker placement Desktop Positioning Desktop Control...
  • Seite 2 Loudspeaker Angle and Distance Listening Distance 1'6" 6'6" Splitting the RCA cable Loudspeake r Angle and Distance...
  • Seite 3 Connecting the 6010A MINIJACK PRE OUT SPEAKERS (8 PREAMPLIFIER LINE OUT...
  • Seite 4 Using Tone Controls Corner Against a wall -6 dB Bass tilt -4 dB Bass tilt...

  • Seite 5: Inhaltsverzeichnis

    6010A Operating Manual 2-7 Betriebsanleitung 8-13 Manuel d´utilisation 14-19 Käyttöohje 20-25 Bruksanvisning 26-31...

  • Seite 6: Operating Manual

    Packing contents Minimum clearances Each 6010A is supplied with a wall bracket, a mains Sufficient cooling for the amplifier and functioning of cable, a 3.5 mm Jack to 2 x RCA signal cable, an the reflex port must be ensured if the loudspeaker is...
  • Seite 7 Figure 2. Correct alignment of the loudspeakers Figure 1. Location of the acoustic axis in a 5-channel system. Figure 3. Control and connector layout on the rear panel of a 6010A. 2 English...
  • Seite 8 The 6010A has an unbalanced RCA 10 kOhm panel. The controls are “Bass Tilt” and “Desktop audio input connector. The signal cables provided Control”.

  • Seite 9: Mounting Options

    EC DECLArATIoN oF CoNForMITy consult Genelec’s accessories catalogue at www. genelec.com or contact your Genelec dealer. This is to certify that the Genelec Monitoring System 6010A conforms to the following standards: Maintenance Safety: EN 60065: 2002 + A1:2006 / IEC 60065:2001...
  • Seite 10 6010A Figure 5. The upper cur ve group shows the horizontal directiv- ity characteristics of the 6010A measured at 1 m. The lower curve shows the system's power re- sponse. English 5...

  • Seite 11: System Specifications

    sysTEM sPECIFICATIoNs CrossovEr sECTIoN Lower cut-off frequency, –3 dB: < 73 Hz Input connector: Input: RCA female 10 kOhm: pin +, sleeve - Upper cut-off frequency, –3 dB: > 21 kHz Input level for 90 dB SPL output at 1 m: -6 dBu at Free field frequency response (±...

  • Seite 12: Betriebsanleitung

    Betriebsanleitung Aktives Monitorsystem Einleitung Aufstellung auftretenden Auslöschungen im Bereich der Übergangsfrequenz vermieden werden. Der aktive Genelec 6010A ist ein extrem kompakt symmetrie beachten gebauter Zweiweg-Lautsprecher für Heimkino- und professionelle Multimediaanwendungen. Als ak- Die Lautsprecher sollen symmetrisch und mit iden- tiver Lautsprecher enthält der 6010A neben den tischer Entfernung zur Hörposition platziert werden.
  • Seite 13 Abbildung 2. Korrekte Ausrichtung der Laut- Abbildung 1. Lage der akustischen Achse sprecher eines 5-Kanal-Systems Abbildung 3. Anordnung der Anschlüsse und Einstellmöglichkeiten auf der Rückseite des 6010A-Gehäuses 8 Deutsch...

  • Seite 14: Anschlüsse

    Fläche aufgestellt wird. Die Absen- Einstellmöglichkeiten kungsstufen sind -2 dB (Schalter 1 auf „ON“), -4 Die Anpassung der Eingangsempfindlichkeit des dB (Schalter 2 auf „ON“) und -6 dB (beide Schalter 6010A an die Signalquelle kann mit Hilfe eines auf „ON“). Deutsch 9...

  • Seite 15: Instandhaltung

    Genelec-Händler erhältlich. fer- und Garantiebedingungen. EG KoNForMITÄTsErKLÄrUNG Instandhaltung This is to certify that the Genelec Monitoring System Innerhalb des 6010A befinden sich keine Bauteile, 6010A conforms to the following standards: die vom Anwender gewartet werden können. Eine...
  • Seite 16 Aus- wirkung der Filter “Bass Tilt” und “Desktop” auf den Frequenzgang des 6010A. Abbildung 5. Die obe- re Kurvenschar zeigt die horizontale Ab- strahlcharakteristik des 6010A gemessen in einem Meter Abstand. Die untere Kurve zeigt das Bündelungsmaß. Deutsch 11...

  • Seite 17: Technische Daten

    TECHNIsCHE DATEN FrEQUENZWEICHE UND FILTEr Lower cut-off frequency, –3 dB: < 73 Hz Input connector: Input: RCA female 10 kOhm: pin +, sleeve - Upper cut-off frequency, –3 dB: > 21 kHz Input level for 90 dB SPL output at 1 m: -6 dBu at Free field frequency response (±...

  • Seite 18: Manuel D'utilisation

    Minimiser les réflexions saire, il est possible d’étendre la bande passante Les réflexions acoustiques d’objets proches des du 6010A vers le bas en ajoutant un caisson grave haut-parleurs, tel que bureaux, meubles, écrans Genelec 5040A. d’ordinateur, etc peuvent estomper, colorer et brouiller l’image sonore.
  • Seite 19 Illustration 2. Positionnement correct des haut- Illustration 1. Position de l’axe acoustique parleurs pour un système multicanal à 5 canaux Illustration 3. Contrôles et disposition des connecteurs sur la face arrière de la 6010A 14 Français...
  • Seite 20 ‘ON’), -4 dB (commutateur 2 ‘ON’), -6 dB (les deux Commandes commutateurs ‘ON’). La sensibilité de l’entrée audio du 6010A peut être Commande Desktop ajustée au niveau de sortie de la source audio en tournant la commande ‘LEVEL’ sur le panneau ar- La commande des basses fréquences “Desktop”...

  • Seite 21: Options De Montage

    + A1: 2005 EMC: EN 55020 A2: 2008, EN 55013: (2001)+ A1 : 2003 + A2: Bien que le 6010A ait été conçu pour répondre aux 2009, EN 61000-3-2: 2006, EN 61000-3-3 A2: 2005 normes de sécurité internationales, afin d’assurer une utilisation sécuritaire et de maintenir l’appareil...
  • Seite 22 6010A Illustration 5. Le groupe de courbes montre les caractéristiques de di- rectivité horizontale de la 6010A mesurées à 1 m. La courbe inférieure montre la réponse en puissance de l’enceinte. Français 17...
  • Seite 23 sPECIFICATIoNs DEs ENCEINTEs sECTIoN FILTrEs Limite en basses fréquences à –3 dB: < 73 Hz Connecteur d’entrée: RCA femelle, broche +, 10 kOhm: extérieur - Limite en hautes fréquences à –3 dB: > 21 kHz Niveau d’entrée pour un signal de sortie -6 dBu avec Réponse en fréquence en champ libre 74 Hz–18 kHz...

  • Seite 24: Käyttöohje

    Kaiuttimet kannattaa Kaiuttimen mukana toimitettava seinäripustimen sijoittaa pystyasentoon, mikä minimoi vaihevirheet avulla kaiutin voidaan kiinnittää seinään kahteen jakotaajuudella. eri kulmaan vaaka- tai pystyasentoon. 6010A on lisäksi varustettu Omnimount®-, VESA- ja Sanus- Suomi 19...
  • Seite 25 Kuva 2. Oikea kaiuttimien sijoittelu viisikana- Kuva 1. Akustisen akselin sijainti. vaisessa surround-järjestelmässä. Kuva 3. 6010A:n liitännät ja säätimet. 20 Suomi...
  • Seite 26 Virtakytkin ja säätimet Bass tilt 6010A:n virtakytkin on sijoitettu kaiuttimen takapa- Bass tilt–säädön avulla voidaan vaimentaa kaiutti- neeliin. Kytke virta pois aina kun kaiutinta ei käytetä. men toistoa 2 kHz:n alapuolella. Tämä on usein tar-...

  • Seite 27: Eu-Vaatimustenmukaisuusvakuutus

    Vaimennustasoja on kolme: –2 dB (kytkin 1 “ON”), –4 dB (kytkin 2 “ON”) ja –6 dB (kytkimet 1 Genelec Oy antaa tuotteilleen kahden vuoden takuun ja 2 “ON”). ostopäivästä lukien. Takuu kattaa valmistusvirheet ja materiaaliviat.
  • Seite 28 Kuva 4. Taajuus- vastesäätimien vaikutus 6010A:n toistovas- teeseen. Kuva 5. Ylemmät käyrät e s i t t t ävä t 6 0 1 0 A : n taajuusvasteen eri kul- mista mitattuna (kaiutin pystyasennossa, mit- tausetäisyys 1 m). Ale- mpi käyrä on kaiuttimen tehovaste.

  • Seite 29: Tekniset Tiedot

    TEKNIsET TIEDoT JAKosUoDIN Alarajataajuus, –3 dB: < 73 Hz Audiosignaalin ottoliitin: RCA naaras, 10 kOhm Ylärajataajuus, –3 dB: > 21 kHz Tarvittava signaalitaso 90 dB SPL –6 dBu Taajuusvaste vapaakentässä (± 2.5 dB): 74 Hz–18 kHz äänenpaineen tuottamiseen 1 m:n herkkyyssäädön mittausetäisyydellä: maksimi-...

  • Seite 30: Bruksanvisning

    Man måste säkerställa kylning av förstärkaren och Förpackningens innehåll funktionen hos basreflexporten om högtalarna pla- Varje 6010A levereras med en vägghållare, en näts- ceras i ett trångt utrymme som till exempel i ett skåp ladd, en anslutningskabel; tele till RCA, en RCA till eller infällda i väggen.
  • Seite 31 Figur 2: Korrekt placering av högtalarna i ett Figur 1: Bestämning av den akustiska axeln. 5-kanalssystem. Figur 3: Kontrollernas och anslutningarnas placering på 6010A:s baksidespanel. 26 Svenska...
  • Seite 32 Börja alla justeringar i detta läge. Mät, eller lyssna, utgången på en hemmabioanläggning etc. systematiskt samtidigt som ni går igenom de olika Eftersom 6010A är en aktiv högtalare, och därför inställningarna för att komma fram till den bästa ba- har en inbyggd förstärkare, behövs ingen extern för- lansen på...

  • Seite 33: Underhåll & Service

    Denna produkt följer direktiven i The Low Voltage Även om alla internationella säkerhetskrav har följts Directive 2006/95/EC och EMC Directive 2004/108/ vid tillverkningen av 6010A, bör största vikt läggas vid följande varningar, för att man på så sätt ska kun- na arbeta under säkra förhållanden med högtalaren: Undertecknat: •...
  • Seite 34 6010A. Figur 5. Den övre grup- pen av kurvor visar den horisontella riktningska- rakteristiken hos 6010A mätt vid 0, 15, 30 samt 45 graders vinkel på 1 m avstånd. Den undre visar systemets effekt- kurva.

  • Seite 35: Tekniska Fakta

    TEKNIsKA FAKTA DELNINGsFILTEr Undre brytfrekvens, –3 dB: < 73 Hz Ingångskontakt: RCA-hona 10 kOhm Övre brytfrekvens, –3 dB: > 21 kHz Insignal för 90 dB SPL utsignal på -6 dBu med Frekvensomfång (± 2.5 dB): 74 Hz–18 kHz 1 m avstånd: volymkontrollen på...
  • Seite 36 Jianwai SOHO, Building 12, Room 2605 D-1504, Chaoyang District Beijing 100022, China Phone +86 10 8580 2180 Fax +86 10 8580 2181 Email genelec.china@genelec.com www.genelec.com Genelec Document D0074R001b Copyright Genelec Oy 1.2010. All data subject to change without prior notice.
