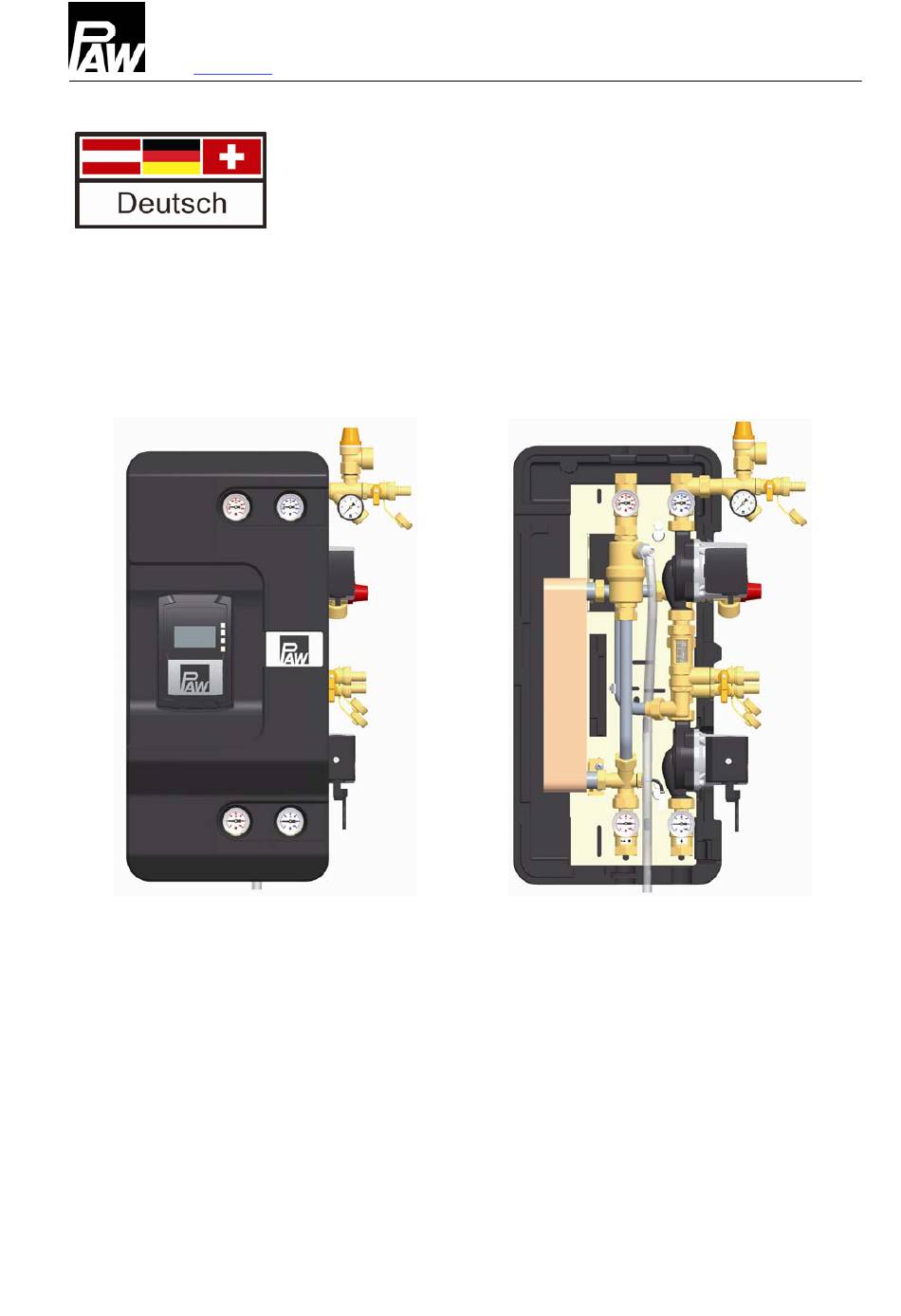

- Seite 1 PAW GmbH & Co. KG Böcklerstr. 11, D-31789 Hameln Tel.: +49-5151-9856-0, Fax: +49-5151-9856-98 Email: info@paw.eu, Web: www.paw.eu Installations- und Inbetriebnahmeanleitung Übertragungsstationen: SolexMini Basic / Premium HZH / HZL [Hydraulik]...
-
Seite 2: Inhaltsverzeichnis
8 Inbetriebnahmeprotokoll ....................31 Art.Nr. 99609180xWx – Version V04 – Stand 2011/06 Original-Anleitung PAW GmbH & Co. KG Technische Änderungen vorbehalten! Böcklerstraße 11 Printed in Germany – Copyright by PAW GmbH & Co. KG D-31789 Hameln 99609180xWx – V04 2011/06... -
Seite 3: Allgemeines
1 Allgemeines 1 Allgemeines Lesen Sie diese Anleitung vor der Installation und Inbetriebnahme sorgfältig durch. Bewahren Sie diese Anleitung zum späteren Gebrauch in der Nähe der Anlage auf. Geltungsbereich der Anleitung Diese Anleitung beschreibt die Funktion, Installation, Inbetriebnahme und Bedienung der Über- tragungsstation SolexMini mit Basic oder Premium-Ausstattung in den Varianten HZH und HZL. -
Seite 4: Produktbeschreibung
Ausdehnungsgefäßes von der Solaranlage. Ein Ergänzungssatz zur Wärmemengenerfassung (Art.nr. 131922) kann zusätzlich zu der Übertragungsstation in der Basic-Variante bestellt werden. Verwenden Sie ausschließlich PAW-Zubehör in Verbindung mit der Übertragungsstation. Die Verpackungsmaterialien bestehen aus recycelbaren Materialien und können dem •... -
Seite 5: Bestimmungsgemäße Verwendung
1 Allgemeines Bestimmungsgemäße Verwendung Die SolexMini darf in solarthermischen Anlagen nur als Übertragungsstation zwischen Solar- und Heizungskreis unter Berücksichtigung der in dieser Anleitung angegebenen technischen Grenzwerte verwendet werden. Die bestimmungswidrige Verwendung der Station führt zum Ausschluss jeglicher Haftungsansprüche. Bei Sonnenschein heizen sich die Kollektoren sehr stark auf. Der Wärmeträger im Solarkreis kann sich auf über 100 °C erhitzen. -
Seite 6: Sicherheitshinweise
2 Sicherheitshinweise 2 Sicherheitshinweise Die Installation und Inbetriebnahme sowie der Anschluss der elektrischen Komponenten setzen Fachkenntnisse voraus, die einem anerkannten Berufsabschluss als Anlagenmechaniker/in für Sanitär-, Heizungs- und Klimatechnik bzw. einem Beruf mit vergleichbarem Kenntnisstand entsprechen [Fachmann]. Bei der Installation und Inbetriebnahme muss folgendes beachtet werden: Einschlägige regionale und überregionale Vorschriften •... - Seite 7 2 Sicherheitshinweise VORSICHT Personen- und Sachschaden durch Überdruck! Durch Schließen beider Kugelhähne im Primärkreis trennen Sie die Sicherheitsgruppe vom Wärmetauscher. Durch das Aufheizen des Speichers können hohe Drücke entstehen, die zu Sach- und Personenschaden führen können! Schließen Sie die Kugelhähne nur im Service-Fall. ACHTUNG Sachschaden durch Mineralöle! Mineralölprodukte beschädigen die EPDM-Dichtungselemente nachhaltig, wodurch die Dicht-...
-
Seite 8: Montage Und Installation [Fachmann]
3 Montage und Installation [Fachmann] 3 Montage und Installation [Fachmann] Der Montageort muss trocken, tragfähig und frostsicher sein. Weiterhin muss während des Betriebes der Zugang zu den Regel- und Sicherheitseinrichtungen jederzeit gewährleistet sein! Die Abblasleitungen der Sicherheitseinrichtungen sollten in hitzebeständige Auffangbehälter entsprechender Größe geleitet werden. - Seite 9 3 Montage und Installation [Fachmann] 6. Montieren Sie die Sicherheitsgruppe [c] an den Anschluss des Rücklauf-Kugelhahns [b]. 7. Schließen Sie die Anschlussleitung für das Aus- dehnungsgefäß unterhalb des Manometers [e] an. 8. Montieren Sie das Ausdehnungsgefäß. Hinweis: Während des Spülens und Befüllens sollte das Ausdehnungsgefäß...
-
Seite 10: Regleranschluss
3 Montage und Installation [Fachmann] Regleranschluss WARNUNG Gefahr für Leib und Leben durch Stromschlag! Vor elektrischen Arbeiten am Regler den Netzstecker ziehen! Stecken Sie den Netzstecker des Reglers erst nach Abschluss aller Installationsarbeiten, Spülen und Befüllen in eine Steckdose. So verhindern Sie ein unbeabsichtigtes Anlaufen der Motoren. -
Seite 11: Inbetriebnahme [Fachmann]
4 Inbetriebnahme [Fachmann] 4 Inbetriebnahme [Fachmann] Beachten Sie die folgenden Sicherheitshinweise zur Inbetriebnahme der Station: WARNUNG Verbrennungs- und Verbrühungsgefahr! Die Armaturen können über 100 °C heiß werden. Deshalb darf die Anlage nicht bei heißen Kollektoren (starkem Sonnenschein) gespült oder befüllt werden. Beachten Sie, dass bei zu hohem Anlagendruck heißer Wärmeträger aus den Sicherheitsventilen austritt! Beim Entlüften kann der Wärmeträger als Dampf austreten und zu Verbrühungen führen! -
Seite 12: Spülen Und Befüllen Des Speicherkreises
4 Inbetriebnahme [Fachmann] Spülen und Befüllen des Speicherkreises Der Speicherkreis wird über die Armaturen der Heizungsanlage befüllt. Damit keine Schmutz- teilchen in den Wärmetauscher gelangen, schließen Sie die Kugelhähne der Station und spülen Sie vor der Erstinbetriebnahme vorhandene Schmutzteilchen/Zunderreste des Speichers aus. Achten Sie darauf, dass nur aufbereitetes Heizungswasser gemäß... -
Seite 13: Spülen Und Befüllen Des Solarkreises
4 Inbetriebnahme [Fachmann] Spülen und Befüllen des Solarkreises Die zum Spülen und Befüllen erforderlichen Armaturen sind in der Übertragungsstation integriert. Achten Sie darauf, dass keine Schmutzteilchen in den Wärmetauscher sowie in das Ausdehnungsgefäß gespült werden. Benutzen Sie deshalb nur Spül- und Befüllstationen mit entsprechenden Feinfiltern. - Seite 14 4 Inbetriebnahme [Fachmann] Luftfang Der Luftfang mit Handentlüfter dient zur Entlüftung der Solaranlage. Um eine einwandfreie Entlüftung des Solarkreises zu gewährleisten, muss die Strömungsgeschwindigkeit im Vorlauf mindestens 0,3 m/s betragen. Rohrdurchmesser [mm] Volumenstrom bei 0,3 m/s ∅ Außen ∅ Innen l/min ~ 143 ~ 2,4...
- Seite 15 4 Inbetriebnahme [Fachmann] 1. Trennen Sie das Ausdehnungsgefäß von der Solaranlage. So verhindern Sie, dass noch in den Rohrleitungen enthaltene Schmutzteil- chen in das Ausdehnungsgefäß gespült werden. 2. Nehmen Sie die Schwerkraftbremse außer Betrieb, indem Sie den Vorlauf-Kugelhahn [a] in 45°-Stellung bringen (siehe Seite 13). 3.
- Seite 16 4 Inbetriebnahme [Fachmann] 11. Reduzieren Sie den Druck am Entleerhahn [d] auf den anlagenspezifischen Druck. 12. Schließen Sie das Ausdehnungsgefäß an den Solarkreis an und stellen Sie mittels der Spül- und Befüllstation den Betriebsdruck der Solaranlage ein (siehe Anleitung Ausdehnungsgefäß). 13.
-
Seite 17: Einstellen Der Volumenströme (Basic-Variante)
4 Inbetriebnahme [Fachmann] Einstellen der Volumenströme (Basic-Variante) Um den Volumenstrom korrekt einzustellen, berücksichtigen Sie die Angaben des Kollektorherstellers! 1. Schalten Sie am Regler die Pumpen im Handbetrieb ein (siehe Regleranleitung). 2. Stellen Sie die Drehzahlstufe (I bis III) der Solarkreispumpe so ein, dass der erforderliche Volumenstroms erreicht wird. -
Seite 18: Entleeren Des Solarkreises
4 Inbetriebnahme [Fachmann] Entleeren des Solarkreises 1. Schalten Sie den Regler aus und sichern Sie ihn gegen erneutes Einschalten. 2. Öffnen Sie die Schwerkraftbremsen im Vorlauf- und Rücklauf-Kugelhahn [a|b], indem Sie diese in 45°- Stellung drehen (siehe Seite 13). 3. Schließen Sie einen hitzebeständigen Schlauch an den Befüllhahn [h] an. -
Seite 19: Ersatzteile [Fachmann]
5 Ersatzteile [Fachmann] 5 Ersatzteile [Fachmann] Bitte senden Sie im Fall einer Reklamation das Inbetriebnahmeprotokoll auf Seite 31 vollständig ausgefüllt an uns zurück. Primärkreis/Solarkreis SolexMini Basic HZH (6091803WS) 2011/06 99609180xWx – V04... -
Seite 20: Sekundärkreis/Heizungskreis Solexmini Basic Hzh (6091803Ws)
5 Ersatzteile [Fachmann] Sekundärkreis/Heizungskreis SolexMini Basic HZH (6091803WS) 99609180xWx – V04 2011/06... -
Seite 21: Primärkreis/Solarkreis Solexmini Basic Hzl (6091804Ws)
5 Ersatzteile [Fachmann] Primärkreis/Solarkreis SolexMini Basic HZL (6091804WS) 2011/06 99609180xWx – V04... -
Seite 22: Sekundärkreis/Heizungskreis Solexmini Basic Hzl (6091804Ws)
5 Ersatzteile [Fachmann] Sekundärkreis/Heizungskreis SolexMini Basic HZL (6091804WS) 99609180xWx – V04 2011/06... -
Seite 23: Primärkreis/Solarkreis Solexmini Premium Hzh (6091803Wh)
5 Ersatzteile [Fachmann] Primärkreis/Solarkreis SolexMini Premium HZH (6091803WH) 2011/06 99609180xWx – V04... -
Seite 24: Sekundärkreis/Heizungskreis Solexmini Premium Hzh (6091803Wh)
5 Ersatzteile [Fachmann] Sekundärkreis/Heizungskreis SolexMini Premium HZH (6091803WH) 99609180xWx – V04 2011/06... -
Seite 25: Primärkreis/Solarkreis Solexmini Premium Hzl (6091804Wh)
5 Ersatzteile [Fachmann] Primärkreis/Solarkreis SolexMini Premium HZL (6091804WH) 2011/06 99609180xWx – V04... -
Seite 26: Sekundärkreis/Heizungskreis Solexmini Premium Hzl (6091804Wh)
5 Ersatzteile [Fachmann] Sekundärkreis/Heizungskreis SolexMini Premium HZL (6091804WH) 99609180xWx – V04 2011/06... -
Seite 27: Technische Daten Und Druckverlustkennlinie
6 Technische Daten und Druckverlustkennlinie 6 Technische Daten und Druckverlustkennlinie Abmessungen: Höhe (mit Sicherheitsgruppe): 680 mm Breite (mit Sicherheitsgruppe): 430 mm Tiefe (mit Isolierung): ~250 mm Achsabstand, Primärkreis: 85 mm Achsabstand, Sekundärkreis: 85 mm Rohranschlüsse: ¾" Innengewinde Anschluss für Ausdehnungsgefäß: ¾"... - Seite 28 6 Technische Daten und Druckverlustkennlinie Differenzdruckdiagramm SolexMini Basic / Premium HZH Volumenstrom [l/h] Differenzdruckdiagramm SolexMini Basic / Premium HZL Volumenstrom [l/h] 99609180xWx – V04 2011/06...
-
Seite 29: Funktion Schwerkraftbremsen [Fachmann]
7 Funktion Schwerkraftbremsen [Fachmann] 7 Funktion Schwerkraftbremsen [Fachmann] Die Schwerkraftbremsen in dieser Station verhindern innerhalb ihres Einsatzbereiches unerwünschte Schwerkraftzirkulation. Die Funktionsfähigkeit der Schwerkraftbremsen ist abhängig: von der Anlagenhöhe • von der Temperaturdifferenz zwischen Speicher und Kollektor • vom verwendeten Wärmeträgermedium •... - Seite 30 7 Funktion Schwerkraftbremsen [Fachmann] Sie wollen es genau wissen? Die Dichte der Solarflüssigkeit nimmt mit steigender Temperatur stark ab. In hohen Anlagen und bei großen Temperaturdifferenzen kommt es durch den Dichteunterschied zu Schwerkraftzirkulation. Diese Zirkulation kann zu einer Abkühlung des Speichers führen. Beispielrechnung: Δp = Δρ...
-
Seite 31: Inbetriebnahmeprotokoll
8 Inbetriebnahmeprotokoll Inbetriebnahmeprotokoll Anlagenbetreiber Anlagenstandort Kollektoren (Anzahl / Typ) Kollektorfläche m² (Höhendifferenz zwischen Anlagenhöhe Station und Kollektorfeld) Rohrleitung ⌀ Entlüftung ⃞ Handentlüfter ⃞ Automatikentlüfter (Kollektorfeld) ⃞ Nein ⃞ Entlüftet Luftfang ⃞ Entlüftet (Station) Wärmeträger (Typ) % Glykol S e r i e n n u m m e r n Frostschutz (geprüft bis): °C Volumenstrom... - Seite 32 PAW GmbH & Co. KG www.paw.eu Böcklerstraße 11 Telefon: +49 (0) 5151 9856 D-31789 Hameln Telefax: +49 (0) 5151 9856 - 98 99609180xWx – V04 2011/06...
