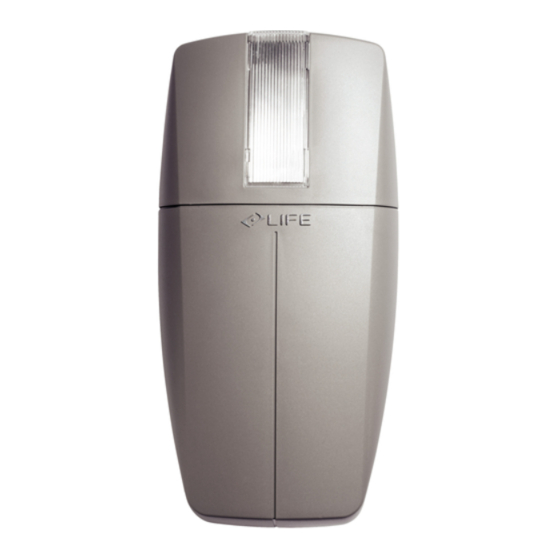

- Seite 1 PROBO PR70 PR70-DL PR120 PR120-DL ELEKTROMECHANISCHER IRREVERSIBLER GETRIEBEMOTOR FÜR SEKTIONAL- UND KIPPGARAGENTORE INSTALLATIONS-, BETRIEBS- UND WARTUNGSANLEITUNG. LC020508 - LIFE - 10/2008...
- Seite 2 STANDARDINSTALLATION Tab. 1: Bauteile und Vorrichtungen einer Automation des Typs, siehe Abbildung. Tab. 2: Bauteile und Vorrichtungen einer Automation des Typs, siehe Abbildung.
- Seite 3 BESCHREIBUNG DER EINZELTEILE 16 17 10 11...
- Seite 4 5RI15800 5RI11200 5RI11300 5RI11500 5RI11400 5RI20000 1AH0180000 5RI28400 PR70 DL 5RI28500 PR120 DL PR70 DL 1AH0150000 5RI11600 PR70 PR120 DL 1AH0150100 5RI11700 PR120...
-
Seite 5: Technische Daten
Die Installation darf nur durch qualifizierte Installationsfachkräfte und nach den einschlägigen gesetzlichen Vorgaben durchgeführt werden. 1 TECHNISCHE DATEN LIFE home integration behält sich das Recht vor, die technischen Eigenschaften jederzeit und ohne Vorankündigung zu ändern, ohne die Nutzungsbestimmung und die Funktionsweise des Getriebemotors zu modifizieren. - Seite 6 2.2 Installation der Bauteile der Motorisierung 2.2.1. Montage des Getriebemotors an die Gleitführung a) Die Klappe des Getriebemotors (1) öffnen und die Sperrschraube (2) ausdrehen. b) Anschließend die Haube (3) von der Basisstruktur abmontieren; hierbei auf die hintere Einrastung des Deckels (4) an der Basisstruktur achten. c) Die Omega-Haltebügel (5) durch Ausdrehen der 4 Schrauben (6) für deren Befestigung an der Basisstruktur (7) abmontieren.
- Seite 7 e) Den vorderen Teil der Gleitführung anheben, den Getriebemotor hierbei auf dem Boden liegen lassen und die vorderen Bügel mit geeigneten Schrauben und Unterlegscheiben an den zuvor eingesetzten Dübeln befestigen. Die Gleitführung mit dem Getriebemotor vollständig anheben, positionieren und sicherstellen, dass sie parallel zur Decke liegt. g) Die Position der hinteren Bügel (8) so regeln, dass sie passend an der Decke anliegen;...
-
Seite 8: Anschlüsse Und Verbindungen
ACHTUNG: Bei Garagen ohne zweiten Zugang ist es Vorschrift, die Vorrichtung ASEC PR für die manuelle Entriegelung von außen zu installieren. 3 ANSCHLÜSSE UND VERBINDUNGEN • Der Getriebemotor darf nur an die entsprechende, von Life hergestellte Steuerzentrale angeschlossen werden. • Alle Anschlüsse und Verbindungen dürfen erst dann ausgeführt werden, nachdem die Steuerzentrale von der Netzversorgung getrennt wurde. Ist die Trennvorrichtung nicht sichtbar, ist ein Schild anzubringen: „ACHTUNG: LAUFENDE WARTUNGSARBEITEN“. -
Seite 9: Ce-Konformitätserklärung Des Herstellers
LIFE home integration Via 1 Maggio, 37 31043 FONTANELLE (TV) – Italien erklärt hiermit, dass das folgende Produkt: Linearer elektromechanischer Stellmotor für Flügeltore PROBO PR70 PR70-DL PR120 PR120-DL die wesentlichen Anforderungen folgender Richtlinien erfüllt: § Maschinenrichtlinie 98/37/EG (ehem. 89/392/EWG) und nachfolgende Änderungen, §...
