4.17

ABGASANALYSE

Beachten Sie die unten aufgeführten Hinweise bevor Sie eine Abgasanalyse durchführen.
EINIGE WICHTIGE WARNHINWEISE FÜR DIE DURCHFÜHRUNG DER
ABGASANALYSE:
FÜR EINE KORREKTE ABGASANALYSE SCHLIESSEN SIE
DIE AGBASSONDE MIT DEM KONUS DICHT AN DEN
ABGASKANAL AN.
ÜBERPRÜFEN SIE DEN ABGASKANAL AUF
UNDICHTIGKEITEN.
SCHLIESSEN SIE DIE KONDENSATFALLE, SOWIE DIE ABGASSONDE
SORGFÄLTIG AN DAS MESSGERÄT AN. ACHTEN SIE AUF FESTEN
SITZ DER ANSCHLÜSSE.
ACHTEN SIE STES DARAUF, DASS SICH DIE KONDENSATFALLE IN
EINER VERTIKALEN POSITON BEFINDET. EINE FALSCHE POSITION
KANN ZU IRREVERSIBLEN SCHÄDEN AN DEN SENSOREN ODER DEM
MESSGERÄT FÜHREN.
FÜHERN SIE KEINE ABGASANALSYSE DURCH BEI VERSCHMUTZTEN
ODER FEHLENDEM PARTIKELFILTER! SIE BESCHÄDIGEN DIE
4.17.1 Einschalten des Messgerätes und automatische Nullung
Durch Drücken der ON/OFF-Taste wird das Gerät eingeschaltet - die Startseite wird angezeigt. Nach einigen
Augenblicken führt das Gerät die automatische Nullung durch und weist mit einer Meldung darauf hin, dass die
Abgassonde nicht in den Abgaskanal eingeführt werden darf. Nicht zuletzt ist es wichtig, dass die Abgassonde
ist nicht im Abgaskanal, weil die Messpumpe frische Luft aus der Umgebung benötigt um die automatische
Kalibrierung durchzuführen. Hierbei werden die Nullwerte der bestimmt für den O
werden in der anschließenden Abgasanalyse benötigt. Es ist wichtig, dass die automatische Nullung an frischer
Luft durchgeführt wird. Der Drucksensor wird ebenfalls in dieser Phase genullt.

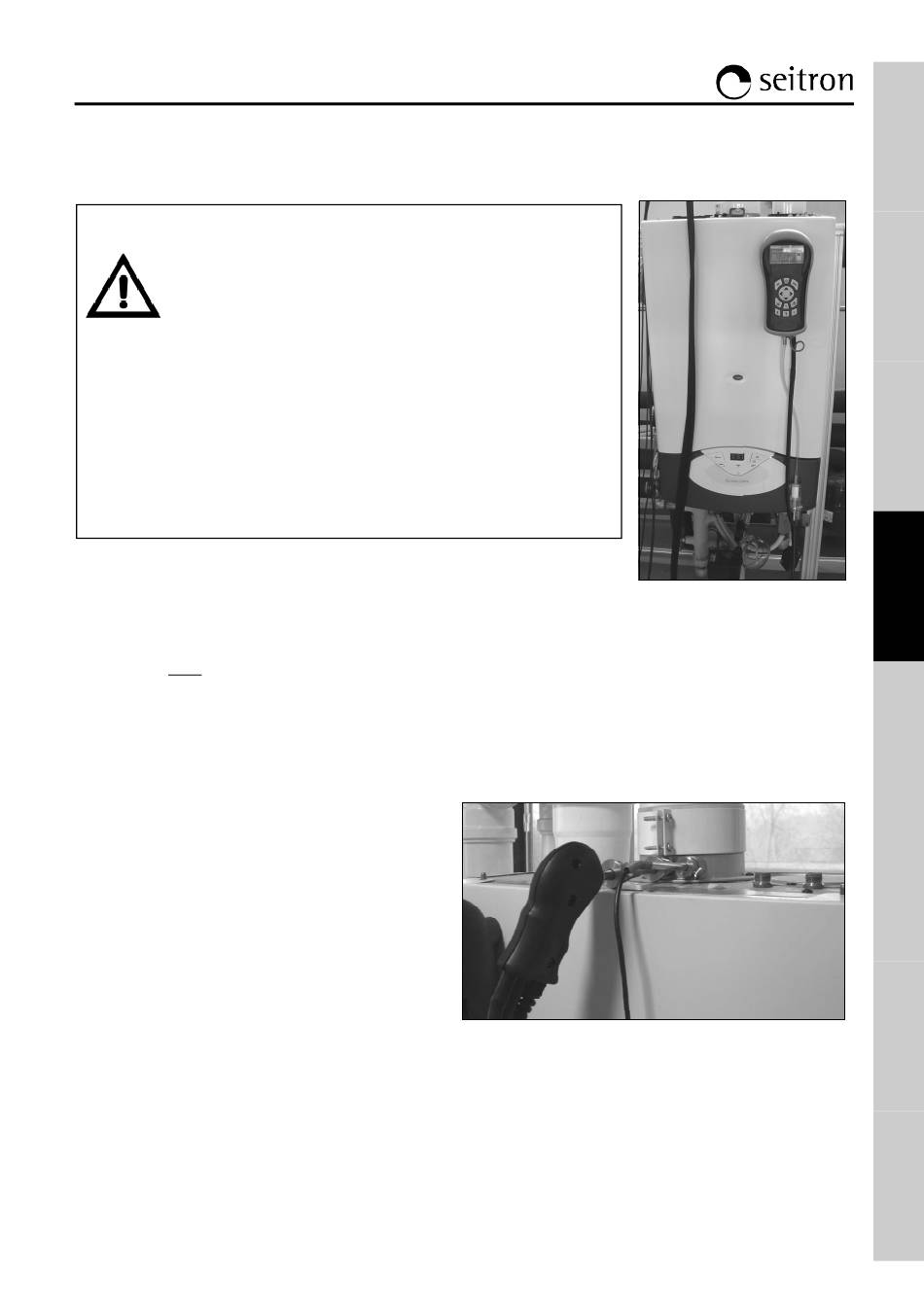

4.17.2 Abgassonde im Abgaskanal positionieren

Sobald das automatische Nullen erfolgt ist, erscheint
die Meldung, die Abgassonde in den Abgaskanal
einzuführen.
Diese ist natürlich vorher an das Messgerät
ordnungsgemäß angeschlossen
nächstes wird der Analyse-Bildschirm angezeigt.
Bitte achten Sie darauf, dass die Sonde im richtigen
Abstand zum Brenner in den Abgaskanal eingeführt
wird. Beachten Sie die Hinweise des jeweiligen
Herstellers. Achten Sie auf eine korrekten und
dichten Sitz des Positionierungskegels an der
Messöffnung.
Eine Schraube an der Abgassonde ermöglicht es
Ihnen diese in der Mitte des Abgasvolumenstromes
zu positionieren. Sie können die korrekte Platzierung der Abgassonde ebenfalls mit Hilfe der
Verbrennungstemperatur überprüfen. In der Mitte des Abgasvolumenstromes ist diese am Höchsten. Der
Abgaskanal muss vor Durchführung der Messung auf Engstellen und Undichtigkeiten überprüft werden, so dass
die Messung nicht verfälscht werden kann.
4.17.3 Abgasanalyse
Nach dem die Abgassonde und der Verbrennungslüftfühler korrekt positioniert sind können weitere Parameter
für die Analyse eingegeben werden bevor diese gestartet wird. Überprüfen Sie:
Speicher: Wählen Sie in dem Untermenü den Speicherplatz für die Analyse aus (S.Platz).
Brennstoff: Geben Sie den benutzten Brennstoff der Anlage ein.
Benutzer: die Person, welche die Abgasanalyse durchführt, kann hier seinen Namen eintragen.
K800000000SE 025925 131015
worden. Als
-, CO- und NO-Sensor. Diese
