Bedienungsanleitung

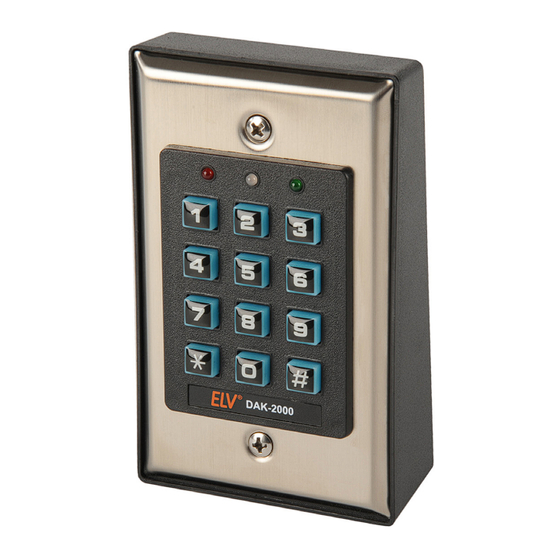

Digital Access-Keypad
DAK-2001
Art.-Nr. 25 04 87
ELV Elektronik AG
Maiburger Straße 29–36 · 26789 Leer · Germany
Telefon 0491/6008-88 · Telefax 0491/7016
www.elv.de ...at ...ch
1

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für elv DAK-2001

Inhaltszusammenfassung für elv DAK-2001

  • Seite 1 Bedienungsanleitung Digital Access-Keypad DAK-2001 Art.-Nr. 25 04 87 ELV Elektronik AG Maiburger Straße 29–36 · 26789 Leer · Germany Telefon 0491/6008-88 · Telefax 0491/7016 www.elv.de …at …ch...

  • Seite 2: Inhaltsverzeichnis

    Konformitätserklärung ..............................12 Entsorgung ..................................12 1. Ausgabe Deutsch 11/2018 Dokumentation © 2018 ELV Elektronik AG, Germany Alle Rechte vorbehalten. Ohne schriftliche Zustimmung des Herausgebers darf diese Bedienungsanleitung auch nicht auszugsweise in irgendeiner Form reproduziert werden. Es ist möglich, dass die vorliegende Bedienungsanleitung noch druck tech nische Mängel oder Druckfehler auf- weist.

  • Seite 3: Beschreibung

    1. Beschreibung/bestimmungsgemäße Verwendung Das Codeschloss mit Eingangssteuerung DAK-2001 ist für den Einsatz zur Ansteuerung und Über- wachung von Öffnungsanlagen (Türen, Garagentor etc.) und zur Benutzung mit Einbruchmelde- Anlagen vorgesehen. Eine Verwendung sollte im geschützten Außenbereich erfolgen. Der Kontakt mit direkter Feuchtigkeit sollte vermieden werden. Der Betrieb ist ausschließlich mit den in den Technischen Daten angegebenen Spannungs- und Stromwerten zulässig.

  • Seite 4: Beschreibung Der Anschlussklemmen Und Anzeigen

    4. Beschreibung der Anschlussklemmen und Anzeigen Anschlüsse Rot: verschlossen Orange: Status, Betrieb Grün: geöffnet DAP-Jumper Die Hintergrundbeleuchtung des Tastenfelds ist im Stand-by gedimmt. Bei einem Tastendruck leuchtet sie für 10 s in voller Helligkeit auf. Anschlussbelegung des Schraub-Terminals (von links nach rechts): 1/2: Sabotagekontakt (Tamper) N.C.-Kontakt, der öffnet, wenn das Gerät aus dem Gehäuse entnommen wird.

  • Seite 5: Werkseinstellungen

    LED-Anzeigen (Status) und Signalton-Anzeigen: Status Signalton* LED-Signal (Status-LED, orange) Programmiermodus - - - Tastenbetätigung 1 Ton 1x Blinken Erfolgreiche Codeeingabe 2 Töne 2x Blinken Falsche Codeeingabe 5 Töne 5x Blinken DAP-Jumper fehlerhaft Dauerton Dauerblinken Stand-by-Modus - - - 1x Blinken (Intervall: 2 s) Ausgangsrelais aktiviert 1 Langton (1 s)** - - -...

  • Seite 6: Programmierung

    6. Programmierung Um das DAK-2001 zu programmieren, muss der Programmiermodus gestartet werden. Werkseitig ist hier der Code 0 0 0 0 eingestellt. Es wird empfohlen, diesen während der Inbetriebnahme zu ändern. Bitte beachten Sie während der Programmierung folgende Punkte: 1) Damit das Keypad Programmierungen speichern kann, muss  es sich im Programmiermodus befinden.

  • Seite 7: Speicherung Des Master-, Benutzer-, Super-User- Und Besucher-Codes

    6.3 Speicherung des Master-, der Benutzer-, des Super-User- und Besucher-Codes a. Einstellungen für den Einzelbenutzer-Modus Der Mastercode ist der Autorisierungscode, um das System in den Programmiermodus versetzen zu können. Er ist nicht für den Zugang einsetzbar. Er besteht aus 4 bis 8 Stellen. Speicherplatz Codeeingabe Bestätigung...

  • Seite 8: Zugangssperre

    6.5 Zugangssperre Die Funktion der Zugangssperre ermöglicht es, den Ausgangskontakt z.  B. nachts zu deaktivieren. Damit verhindern Sie den Zutritt z. B. in Geschäftsräume von Mitarbeitern, die sonst nur eine normale Zugangsberechtigung besitzen. Die Zugangssperre wird über die rote LED signalisiert. - Bringen Sie das Gerät in den Programmiermodus: MASTER CODE - Im Einzelbenutzer-Modus geben Sie ein Code für Zugangssperre (4-stellig)

  • Seite 9: Akustische Ausgangssignalisierung (Speicherplatz 81)

    6. 9 Akustische Ausgangssignalisierung, Speicherplatz 81 Speicherplatz Eingabe Bestätigung Hinweis Keine akustische Signalisierung bei Aktivierung des Ausgangs durch erfolgreichen Zugang Akustische Bestätigung (2 kurze Töne) bei erfolgreichem Zugang mit gültigem Benutzercode Langer Quittungston (1 s) zur Bestätigung, dass das Ausgangsrelais aktiviert wurde durch entweder einen Benutzercode oder den internen Öffner (Egress-Funktion).

  • Seite 10: Egress-Konfiguration (Speicherplatz 85)

    6.13 Verhalten des Schaltausgangs bei Auslösen vom Innentaster (Egress, Speicherplatz 85) Speicherplatz Eingabe Bestätigung Hinweis Ausgang aktiv, solange Innentaster gedrückt, keine akustische Quittung (Werkseinstellung) Momentkontakt, keine Verzögerung*, akustische Quittung Momentkontakt, 10 s Verzögerung*, akustische Quittung Dauerkontakt, 5 s Verzögerung*, akustische Quittung Dauerkontakt, 10 s Verzögerung*, akustische Quittung * Verzögerung: Verzögerungszeit, bis nach Drücken des Tasters das Schloss geöffnet wird...

  • Seite 11: Programmierbeispiele

    9. Programmierbeispiele 1. Programmierbeispiel: Eine Tür soll mittels DAK-2001 für 5 s entriegelt werden. Dazu soll der Mastercode auf 1 2 3 4 ge- ändert, der Einzelbenutzer-Modus eingestellt und ein Benutzercode 1 3 3 7 vergeben werden. Der Ausgang soll für 5 s geschaltet werden.

  • Seite 12: Zusätzliche Informationen

    Abmessungen (B x H x T):_________________________________________________72 x 117 x 42 mm Gewicht:____________________________________________________________________________140 g 12. Konformitätserklärung Hiermit erklärt die ELV Elektronik AG, Maiburger Straße 29–36, 26789 Leer, Deutschland, dass sich das Produkt: Digital Access Keypad DAK-2001 in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen der Richtlinie 2014/30//EU befindet.
