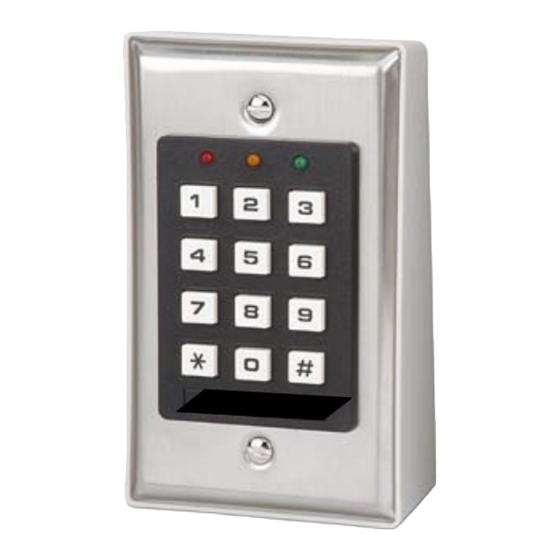

- Seite 1 Original-Bedienungsanleitung Digital Access Keypad DAK-2000 Art.-Nr. 06 85 71 ELV Elektronik AG Maiburger Straße 29–36 · 26789 Leer · Germany Telefon 0491/6008-88 · Telefax 0491/7016 www.elv.de …at …ch...
-
Seite 2: Inhaltsverzeichnis
Kontakt ..........................11 Entsorgung ........................... 11 1. Ausgabe Deutsch 08/2017 Dokumentation © 2017 ELV Elektronik AG, Germany Alle Rechte vorbehalten. Ohne schriftliche Zustimmung des Herausgebers darf diese Bedienungsanleitung auch nicht auszugsweise in irgendeiner Form reproduziert werden. Es ist möglich, dass die vorliegende Bedienungsanleitung noch druck tech nische Mängel oder Druckfehler auf- weist. -
Seite 3: Beschreibung/Bestimmungsgemäße Verwendung
1. Beschreibung/Bestimmungsgemäße Verwendung Das Codeschloss mit Eingangssteuerung DAK-2000 ist für den Einsatz zur Ansteuerung und Überwa- chung von Öffnungsanlagen (Türen, Garagentor etc) und zur Benutzung mit Einbruchmelde-Anlagen vorgesehen. Eine Verwendung sollte im geschützten Außenbereich erfolgen. Der Kontakt mit direkter Feuchtigkeit sollte vermieden werden. Der Betrieb ist ausschließlich mit den in den Technischen Daten angegebenen Spannungs- und Stromwerten zulässig. -
Seite 4: Installation
3. Installation 3.1. Anschlüsse orange grün Anschlussbelegung des Schraub-Terminals (von links→ rechts): 1/2: Sabotagekontakt N.C.-Kontakt, der öffnet, wenn das Gerät aus dem Gehäuse entnommen wird. Schließen Sie diesen Kontakt an eine 24-h-Meldelinie einer Alarmanlage an. 3/4: 12-V-DC Spannungsversorgung Spannungseingang für 12 V. Achten Sie bitte auf die Polarität. 6/7: Output 1 (Ausgangs-Kontakt 1) Potentialfreier Schaltkontakt mit max. -
Seite 5: Programmierung Und Bedienung
Anzeigen: Status Signalton* LED Signal (Status LED) Programmiermodus - - - Tastenbetätigung 1 Ton 1 x Blinken Erfolgreiche Codeeingabe 2 Töne 2 x Blinken Falsche Codeeingabe 5 Töne 5 x Blinken DAP Jumper fehlerhaft Dauerton Dauerblinken Standby-Modus - - - 1 x Blinken (Intervall: 2Sek) Ausgangs-Relais aktiviert 1 Langton (1 Sek) -
Seite 6: Programmier-Modus
Programmier-Modus: 1. Werksseitiger Master Code für Erst-Programmierung Codeeingabe Bestätigung Hinweis Programmier-Modus aktiviert 2. Einzelbenutzung oder Mehrfachbenutzung Codeeingabe Bestätigung Hinweis Aktivierung des Einzelbenutzer-Modus Aktivierung des Mehrbenutzer-Modus Es werden alle bisherigen Informationen gelöscht und ein System-Reset vorgenommen. Akustische Bestätigung erfolgt nach ca. 2-3 Sek. 3. - Seite 7 c. Super-User-Code Speicherplatz Codeeingabe Bestätigung Hinweis 4-8 stellig Eigentümer-Code für vollen Zugriff c. Besuchercode Speicherplatz Benutzer-ID Zeitraum Codeeingabe Bestätigung Hinweis 00-99 4-8 stellig Für bis zu 10 Besucher, die für eine definierte Zeit Zugang haben 00 = einmaliger Zugang 01-99 = 1-99 h 4.
- Seite 8 5. Sicherheitseinstellungen Speicherplatz Eingabe Bestätigung Hinweis Sperrung für 30 Sek. nach 10 Falscheingaben Zwangsalarmauslösung nach 10 Falscheingaben 05-10 Wählen Sie ob nach 5-10 falschen Codeeingaben das Keypad für 15 Min gesperrt wird. Mit dem Master Code kann das Keypad jederzeit wieder aktiviert werden.
-
Seite 9: Sonstige Funktionen
8. Bestätigungstöne Speicherplatz Eingabe Bestätigung Hinweis Akustische Bestätigung der Tastenbetätigung Keine akustische Tastenbestätigung 9. Programmier-Modus verlassen Bestätigung Hinweis Verlassen des Programmier-Modus und Rückkehr in den Betriebszustand Sonstige Funktionen: DAP-Jumper (Direct Access to Programming) Diese Funktion ermöglicht Ihnen die Programmierung des Keypads wenn Sie den Master Code vergessen haben. -
Seite 10: Technische Daten
Störungen Beheben Sie mögliche Störungen wie nachfolgend aufgeführt: Status LED leuchtet nicht Überprüfen Sie die Spannungszufuhr auf kor- rekten Anschluss Ausgangskontakt ohne Aktion Benutzung des richtigen Codes? Sind die angeschlossenen Geräte (z.B. Türöffner) be- triebsfähig? Codeschloss lässt sich nicht programmieren Benutzung des richtigen Master-Codes? 5. -
Seite 11: Konformitätserklärung
6. Konformitätserklärung Hiermit erklärt die ELV Elektronik AG, Maiburger Straße 29–36, 26789 Leer, Deutschland, dass sich das Produkt: Digital Access Keypad DAK-2000 in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen Be- stimmungen der Richtlinie 2014/30//EU befindet. Die Konformitätserklärung kann unter folgender Adresse gefunden werden: www.elv.de... - Seite 12 Importeur: ELV Elektronik AG · Maiburger Straße 29–36 · 26789 Leer · Germany Telefon 0491/6008-88 · Telefax 0491/7016 · www.elv.de …at …ch...
