10. Vergewissern Sie sich, dass sich die Wandererbaugruppe korrekt am Ende der
Leitspindelbaugruppe befindet. Setzen Sie den Wanderer vorsichtig in das offene
Ende des Schafts ein, und vergewissern Sie sich, dass er nicht geneigt ist, wenn Sie
ihn in den Schaft einführen.
11. Drücken Sie die Leitspindelbaugruppe komplett in den Schaft, und stellen Sie sicher,
dass sich die Mutter korrekt in dem Schlitz im Schaft befindet.
12. Ziehen Sie die Schaftüberwurfmutter wieder fest.
Wenn die Leitspindelbaugruppe Anzeichen übermäßiger
Abnutzung aufweist, ist es wahrscheinlich, dass die mit ihr
verbundenen Komponenten ebenfalls abgenutzt sind. Daher ist
die Schneckenpressenbaugruppe als Ersatzteil erhältlich.
Teilenummern entnehmen Sie bitte den Diagrammen.
6
7
8
9
W Vorsicht
1
2
3
10

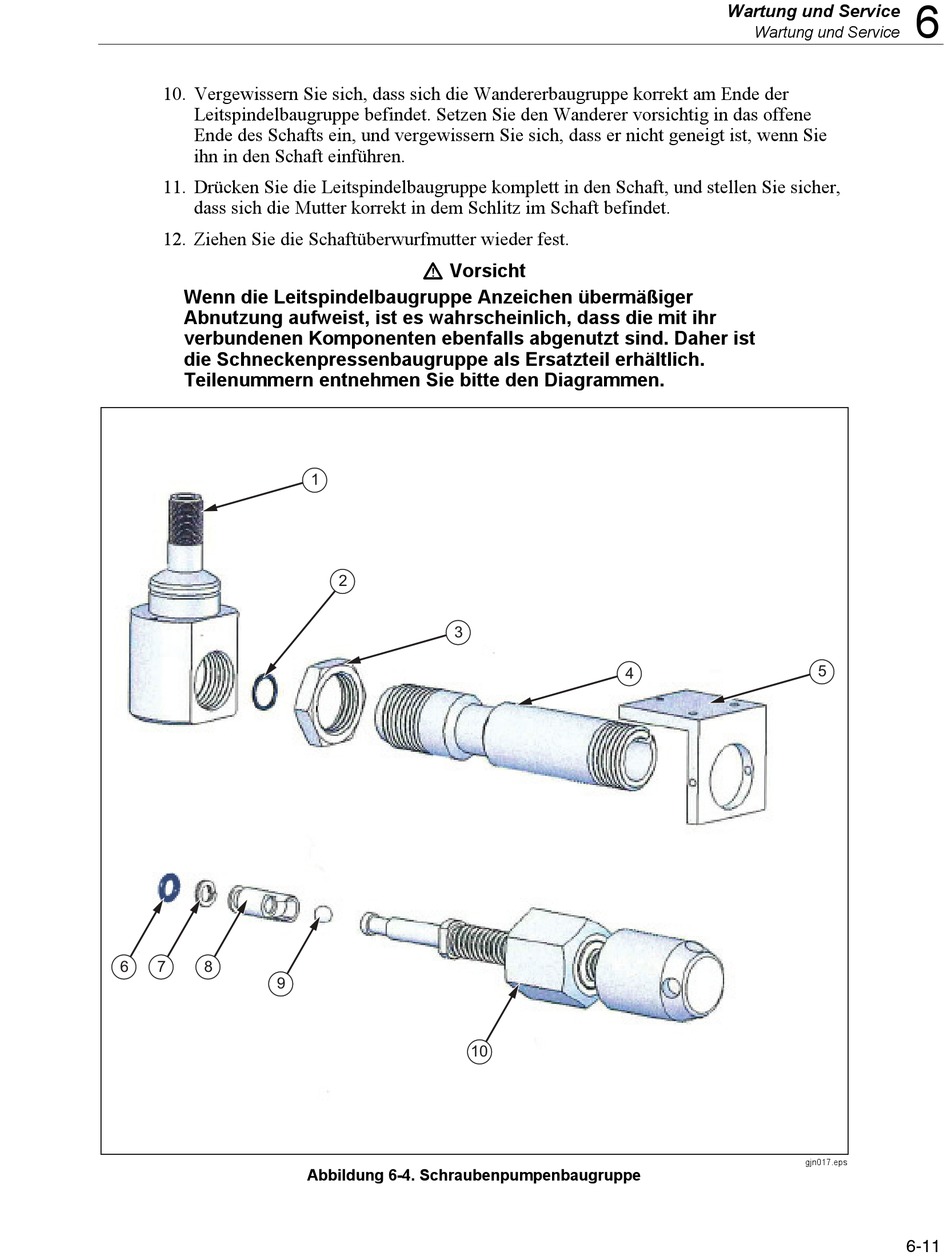

Abbildung 6-4. Schraubenpumpenbaugruppe
Wartung und Service
Wartung und Service
4
6
5
gjn017.eps
6-11
