P3100 & P3200 Series
Bedienungshandbuch
Schaltungen
Befestigen Sie das zu prüfende Gerät mittels der nachfolgenden Methode am
Prüfanschluss:
Vergewissern Sie sich, dass alle Geräte intern rein und frei von
Verunreinigungen sind, bevor Sie sie am Prüfgerät anschließen.
Partikelverunreinigung können die sensiblen Kolbenbauteile,
Ventilsitze und Schraubenpumpe beschädigen.
Um Querverunreinigungen von anderen Flüssigkeiten zu
vermeiden und das System vor Partikeln zu schützen,
empfehlen wir die Verwendung eines Flüssigkeitstrenners
(Siehe Kapitel 7, Zusätzliche Ausstattung).
Verwenden Sie an diesen Verbindungen KEIN Teflon/PTEE-
Klebeband, da dies keine korrekte Versiegelung ermöglicht.
Das Versiegelungssystem des Messgerätadapters ist für
handfeste Versiegelung auf bis zu 20.000 psi/1.400 Bar
ausgelegt – zusätzliche Schlüssel oder ähnliche Werkzeuge
sind nicht erforderlich – durch übermäßiges Anziehen können
Gewinde oder Siegelflächen beschädigt werden.
Vergewissern Sie sich vor der Verbindung, dass am
Prüfanschluss ein Dichtungsring angebracht ist.
Prüfen Sie, dass die Versiegelungsfläche des zu befestigenden
Geräts sauber und unbeschädigt ist, da Kratzer oder Dellen
Leckwegen bilden können.
Das Gewinde des Prüfanschlusses und der untere Teil des
Messgeräteadapters sind linksgängig. Die folgende Vorgehensweise
beschreibt die korrekte Methode für die Montage der Geräte mit diesen
Adaptern:
1. Schrauben Sie den entsprechenden Messgeräteadapter komplett in das zu
2-2
überprüfende Gerät.

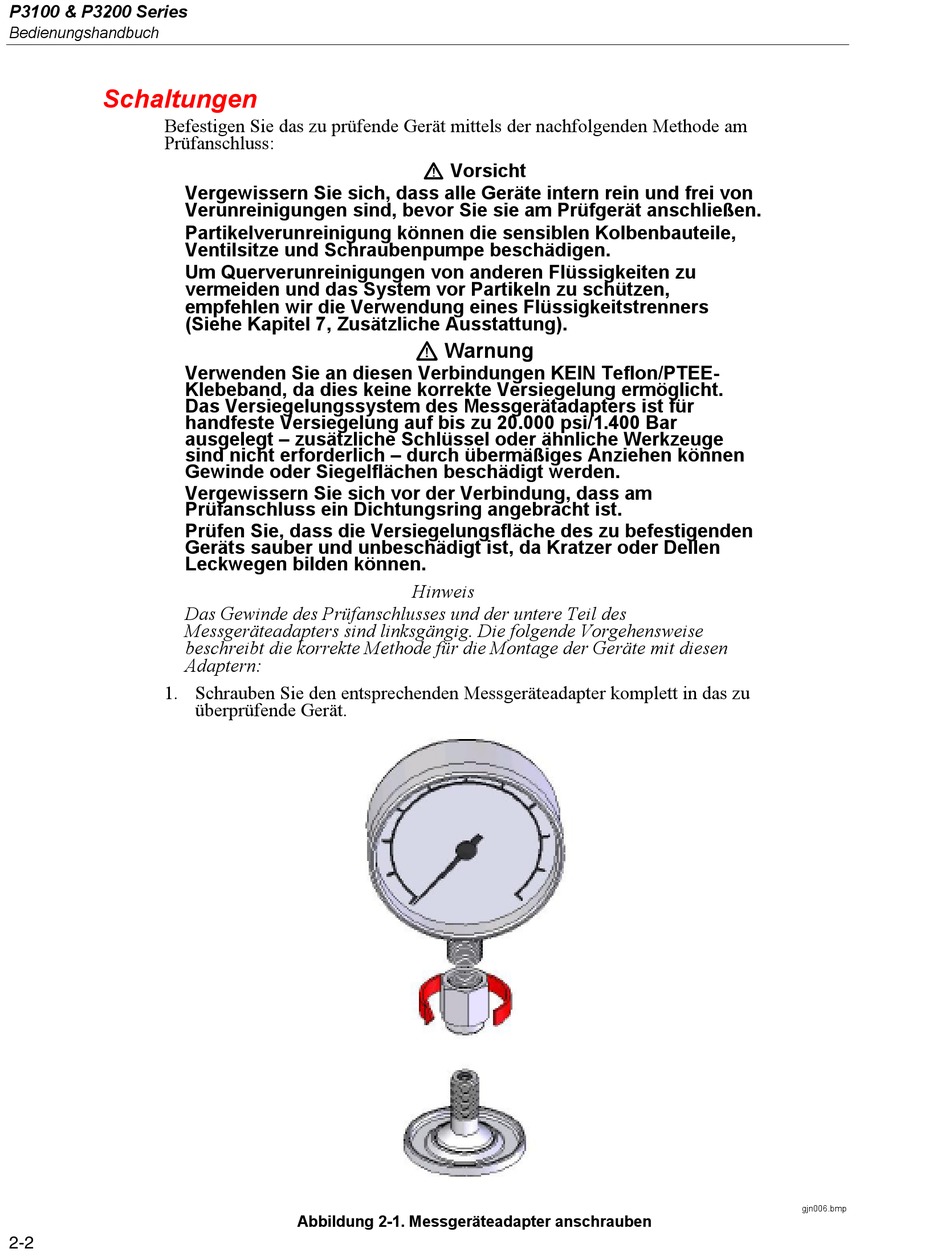

Abbildung 2-1. Messgeräteadapter anschrauben
W Vorsicht
W Warnung
Hinweis
