INHALT
SICHERHEITSMASSNAHMEN ...................................... 1
BEZEICHNUNG DER GERÄTETEILE ............................. 1
FUNKTIONSHINWEISE ................................................. 2
BETRIEBSVORBEREITUNG ........................................... 3
BETRIEB ......................................................................... 3
ZEITSCHALTER EIN/AUS .............................................. 5
SICHERHEITSMASSNAHMEN
G Vor Inbetriebnahme des Geräts diese "SICHERHEITSMASSNAHMEN" gründlich lesen und Gerät dem entsprechend bedienen.
G Alle Anleitungen in diesem Abschnitt beziehen sich auf Sicherheit und garantieren sichere Bedienungsbedingungen.
Dieses Kennzeichen weist auf Vorgänge hin, die bei unsachgemäßer Durchführung höchst wahrscheinlich
GEFAHR!
Tod oder schwerwiegende Verletzungen von Bediener oder Service-Personal zur Folge haben können.
• Nicht versuchen, diese Fernbedienung eigenhändig zu
installieren.
• Diese Fernbedienung enthält Teile, die nicht vom Be-
nutzer gewartet werden können. Reparaturen aus-
schließlich von autorisiertem Service-Personal ausfüh-
ren lassen.
Dieses Kennzeichen weist auf Vorgänge hin, die bei unsachgemäßer Durchführung zum Tod oder zu
WARNUNG!
schwerwiegenden Verletzungen des Bedieners führen können.
Dieses Kennzeichen weist auf Vorgänge hin, die bei unsachgemäßer Durchführung möglicherweise
VORSICHT!
Personenschäden oder Sachbeschädigung zur Folge haben können.
• Die Fernbedienung darf nicht direkt mit Wasser in Be-
rührung kommen.
• Die Fernbedienung nicht mit feuchten Händen betätigen.
• Die Schalter nicht mit scharfen oder spitzen Gegenstän-
den berühren.
• Bei jeglicher Art von Reinigung der Fernbedienung, der
Klimaanlage oder des Luftfilters stets den Stromschalter
ausschalten.
• Installationsunterbau der Klimaanlage auf Beschädi-
gung überprüfen.

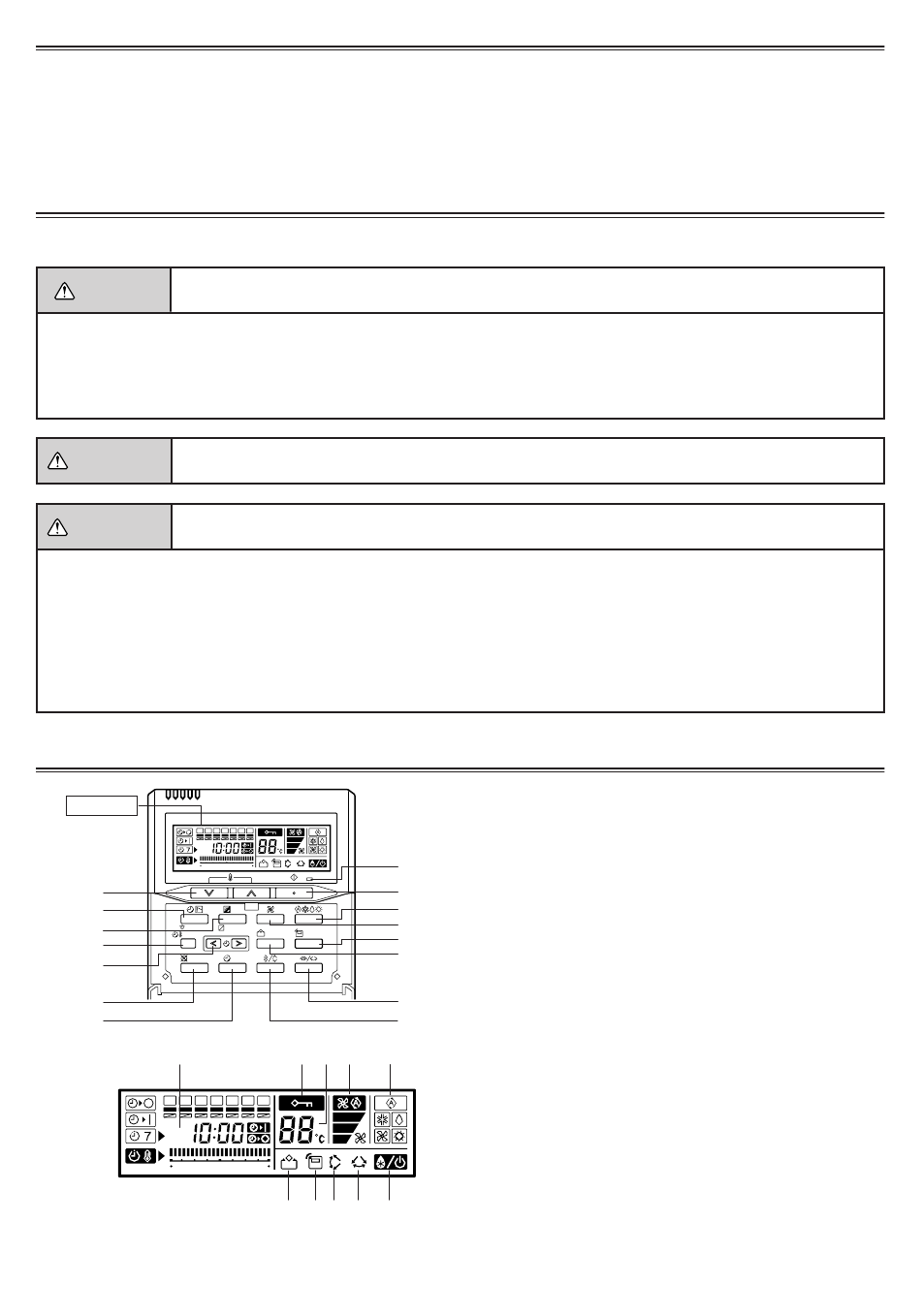

BEZEICHNUNG DER GERÄTETEILE
Anzeige
SU MO TU WE TH FR SA
3 6 9 12 15 18 21
2
7
8
CLOCK ADJUST
SET BACK
9
DELETE
0
A
B
Anzeigefeld
F
SU MO TU WE TH FR SA
3 6 9 12 15 18 21
Ge-1
E
1
3
DAY
4
DAY OFF
ENERGY
THERMO
5
SAVE
SENSOR
6
SET
C
D
I
J H
G
O
L M
K
N
WOCHENZEITSCHALTER .............................................. 6
GERÄTEDIAGNOSE ....................................................... 9
TIPPS FÜR DEN BETRIEB .............................................. 9
FEHLERSUCHE ............................................................ 10
SPEZIFIKATIONEN ....................................................... 10
• Beim Umzug oder bei Verlagerung stets autorisiertes
Fachpersonal zum Trennen des Anschlusses und zur
Installation der Fernbedienung zu Rate ziehen.
• Wenn ein Problem (Brandgeruch usw.) auftritt, sofort den
Trennschalter ausschalten, um den Betrieb zu stoppen,
und dann autorisiertes Fachpersonal zu Rate ziehen.
• Dafür sorgen, daß jegliche Elektronikeinrichtung sich
mindestens einen Meter von der Fernbedienung ent-
fernt befindet.
• Die Installation der Fernbedienung in der Nähe einer of-
fenen Feuerstelle oder sonstiger Heizgeräte vermeiden.
• Die Fernbedienung außerhalb der Reichweite von Kin-
dern installieren.
• In der Nähe der Fernbedienung keine brennbaren Gase
verwenden.
1 Start/Stopp-Taste
2 Taste zur Temperatureinstellung
3 Taste für die Zentralregelung
4 Steuerungstaste für Gebläse
5 Taste für THERMO SENSOR
6 ENERGY SAVE (Energiespar-) Taste
7 Taste für den Zeitschalterbetrieb (CLOCK ADJUST /
Einstellen der Uhr)
8 Taste für DAY (Tag) (DAY OFF / Tag aus)
9 SET BACK (Rückstell-) Taste
0 Taste für die Zeiteinstellung
A Taste DELETE (Löschen)
B Taste SET (Einstellen)
C Taste zur Einstellung der horizontalen Luftstromrichtung
und des horizontalen Schwenks
D Taste zur Einstellung der vertikalen Luftstromrichtung
und des vertikalen Schwenks
E Lampe für Betriebsanzeige
F Zeitschalter- und Uhranzeige
G Anzeige Betriebsart
H Anzeige Gebläsestärke
I Anzeige für Betriebssperre
J Anzeige Temperatur
K Anzeige Entfrosten
L Anzeige für vertikalen Schwenk
M Anzeige für horizontalen Schwenk
N Anzeige Thermo-Sensor
O Energiespar-Anzeige
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Swegon UTH-3TA16
Inhaltszusammenfassung für Swegon UTH-3TA16
-
Seite 1: Inhaltsverzeichnis
INHALT SICHERHEITSMASSNAHMEN ........1 WOCHENZEITSCHALTER ..........6 BEZEICHNUNG DER GERÄTETEILE ......1 ZEITSCHALTER RÜCKSETZEN DER TEMPERATUR ... 8 FUNKTIONSHINWEISE ..........2 GERÄTEDIAGNOSE ............9 BETRIEBSVORBEREITUNG ........... 3 TIPPS FÜR DEN BETRIEB ..........9 BETRIEB ................. 3 FEHLERSUCHE ............10 ZEITSCHALTER EIN/AUS ..........5 SPEZIFIKATIONEN ............ -
Seite 2: Funktionshinweise
FUNKTIONSHINWEISE Je nach Modell der Innenanlage können einige Tasten der Fernbedienung nicht benutzt werden, und einige Funktionen sind begrenzt. Angaben über die Tasten, die beim jeweiligen Modell verwendbar sind, finden sich in der nachstehenden Tabelle. : Taste kann betätigt werden : Taste kann nicht betätigt werden Zahlen der Tasten (beziehen sich auf Seite 1) Modell... -
Seite 3: Betriebsvorbereitung
BETRIEBSVORBEREITUNG Aktuellen Tag und aktuelle Zeit einstellen Taste DAY (Tag) drücken und den aktuellen Tag auswäh- len. DAY OFF CLOCK ADJUST Um den ausgewählten Tag herum erscheint ein Die Taste ZEITSCHALTBETRIEB 2 Se- kunden oder länger drücken. Die Zeit- anzeige auf der Fernsteuerung blinkt. SU MO TU WE TH FR SA CLOCK ADJUST Bsp. -
Seite 4: Einstellen Der Betriebsart
BETRIEB Einstellen der Betriebsart G Einstellen der vertikalen Luftstromrichtung (Schwenkbetrieb) * Zum Starten der Klimaanlage die START/STOPP-Taste drücken und dann wie folgt fortfahren. Die Taste VERTIKALE LUFTSTROMRICHTUNG drücken, um die Richtung des verti- kalen Luftstroms einzustellen. Zum Einstellen des Schwenkbetriebs die Taste VERTI- KALE LUFTSTROMRICHTUNG länger als 2 Sekunden drücken. -
Seite 5: Zeitschalter Ein/Aus
BETRIEB Auswahl Raumtemperatur-Sensor THERMO SENSOR Inneneinheit Zur Auswahl, ob die Raumtemperatur an Inneneinheit (Fern- Sensor) oder Fernsteuerung erkannt werden soll, die Taste THERMO SENSOR drücken. Erscheint die Anzeige Thermo-Sensor, wird die Raum- temperatur an der Fernsteuerung erkannt. HINWEISE • Diese Funktion ist ab Werk gesperrt. Bei Gebrauch dieser Funktion wenden Sie sich bitte zum richtigen Erkennen der Raumtemperatur an autorisiertes Service-Personal. -
Seite 6: Wochenzeitschalter
WOCHENZEITSCHALTER Anweisungen, die sich auf den Heizbetrieb beziehen, sind nur auf Heizpumpen-Modelle und Modelle mit Wärmerückgewinnung anwendbar. Je nach Modell steht die Zeitschalterfunktion nicht zur Verfügung. Einstellen des WOCHEN-Zeitschalters SU MO TU WE TH FR SA CLOCK ADJUST 3 6 9 12 15 18 21 Die Taste SET (Einstellen) 2 Sekunden Zum Auswählen des Wochenzeitschalters die Taste ZEITSCHALTBETRIEB drük- oder länger drücken. - Seite 7 WOCHENZEITSCHALTER Den WÖCHENTLICH-Timerbetrieb starten/abbrechen G Starten G Abbrechen SU MO TU WE TH FR SA DELETE CLOCK ADJUST 3 6 9 12 15 18 21 • Zum Abbrechen des Zeitschalt- betriebs die Taste DELETE (Lö- 3 6 9 12 15 18 21 Der Zeitschalter startet automatisch, schen) drücken.
-
Seite 8: Zeitschalter Rücksetzen Der Temperatur
ZEITSCHALTER RÜCKSETZEN DER TEMPERATUR Anweisungen, die sich auf den Heizbetrieb beziehen, sind nur auf Heizpumpen-Modelle und Modelle mit Wärmerückgewinnung anwendbar. Je nach Modell steht die Zeitschalterfunktion nicht zur Verfügung. Einstellen der Temperatur mit Zeitschalter RÜCKSETZEN SET BACK SU MO TU WE TH FR SA Gibt es keine Tempera- tur- Einstellung RÜCK- SETZEN, wird “- -”... -
Seite 9: Gerätediagnose
GERÄTEDIAGNOSE Wird das Fehlersymptom “E:EE” angezeigt, ist eine Inspektion der Klimaanlage notwendig. Bitte an autorisiertes Service-Personal wenden. (1) Klimaanlage ausschalten. Nummer der defekten Einheit (Adresse Fernbedienung) Fehlercode SU MO TU WE TH FR SA SU MO TU WE TH FR SA Bsp. -
Seite 10: Fehlersuche
Sollte nach Durchführung dieser Tests das Problem weiterhin bestehen oder wird Brandgeruch wahrgenommen, Betrieb sofort stoppen, den Hauptschalter ausschalten und sich mit autorisiertem Service-Personal in Verbindung setzen. SPEZIFIKATIONEN FERNBEDIENUNG (VERDRAHTETER TYP) ABMESSUNGEN UND NETTOGEWICHT MODELL LEISTUNG HÖHE [mm] BREITE [mm] TIEFE [mm] GEWICHT [g] UTH-3TA16 DC 12 V Ge-10...
