OSF POOL control PC-400 Montage- Und Bedienungsanleitung Seite 5

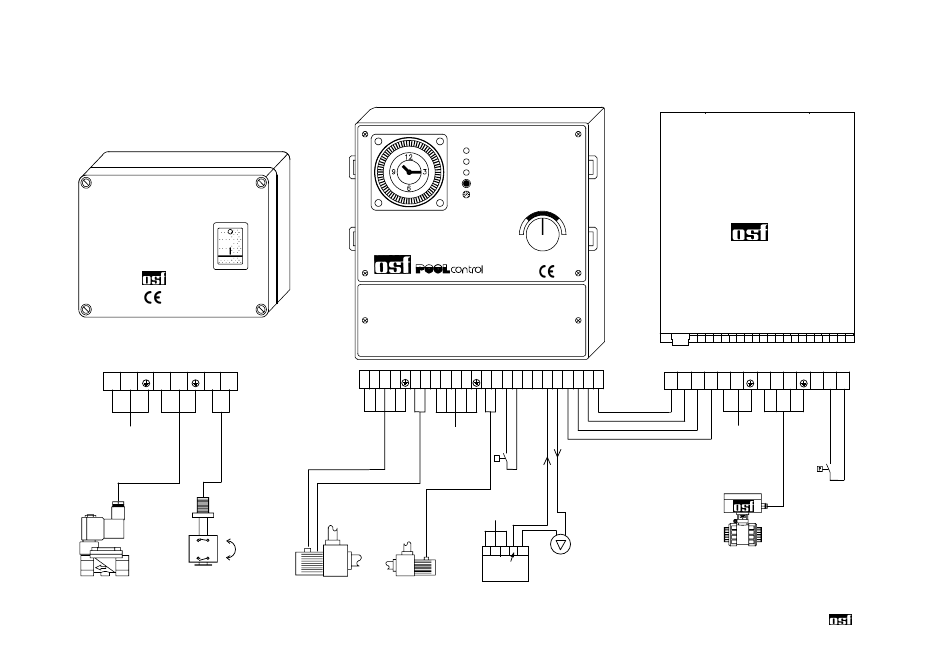

Kombination PC-400 mit SNR-1609 und Eurotronik-10
Elektronische
AUS
Niveauregelung
SNR-1609
mit Schwimmerschalter
EIN
L1
N U1 N 6 4
Netz 230V
1/N/PE
Mini-
Schwimmerschalter
Magnetventil 230V
Bedienungsanleitung PC-400
Heizen
Filtern
Störung
Entriegelung
Motorschutz
0-8A
Filterzeit
PC-400
W W W
U1 V1 1 N SKSK L1 L2 L3 N
Netz 400V
3/N/PE
Wicklungsschutz
Netz 230V
1/N/PE
Filterpumpe Heizungspumpe Dosiertechnik
Seite: 5
Automatic
Aus/0
Manual
U2 N Th Th D D 2 3 4 5
Thermostat
N
Dosier-
Ausgang
pumpe
Pumpe
EUROTRONIK-10
5 4 3 2 L1 N U2 U3 N 10 11
Netz 230V
1/N/PE
Druckschalter
Stellantrieb
Geöffnet bei "Rückspülen und "Klarspülen",
geschlossen bei "Filtern"
Änderungen vorbehalten! Februar 07
