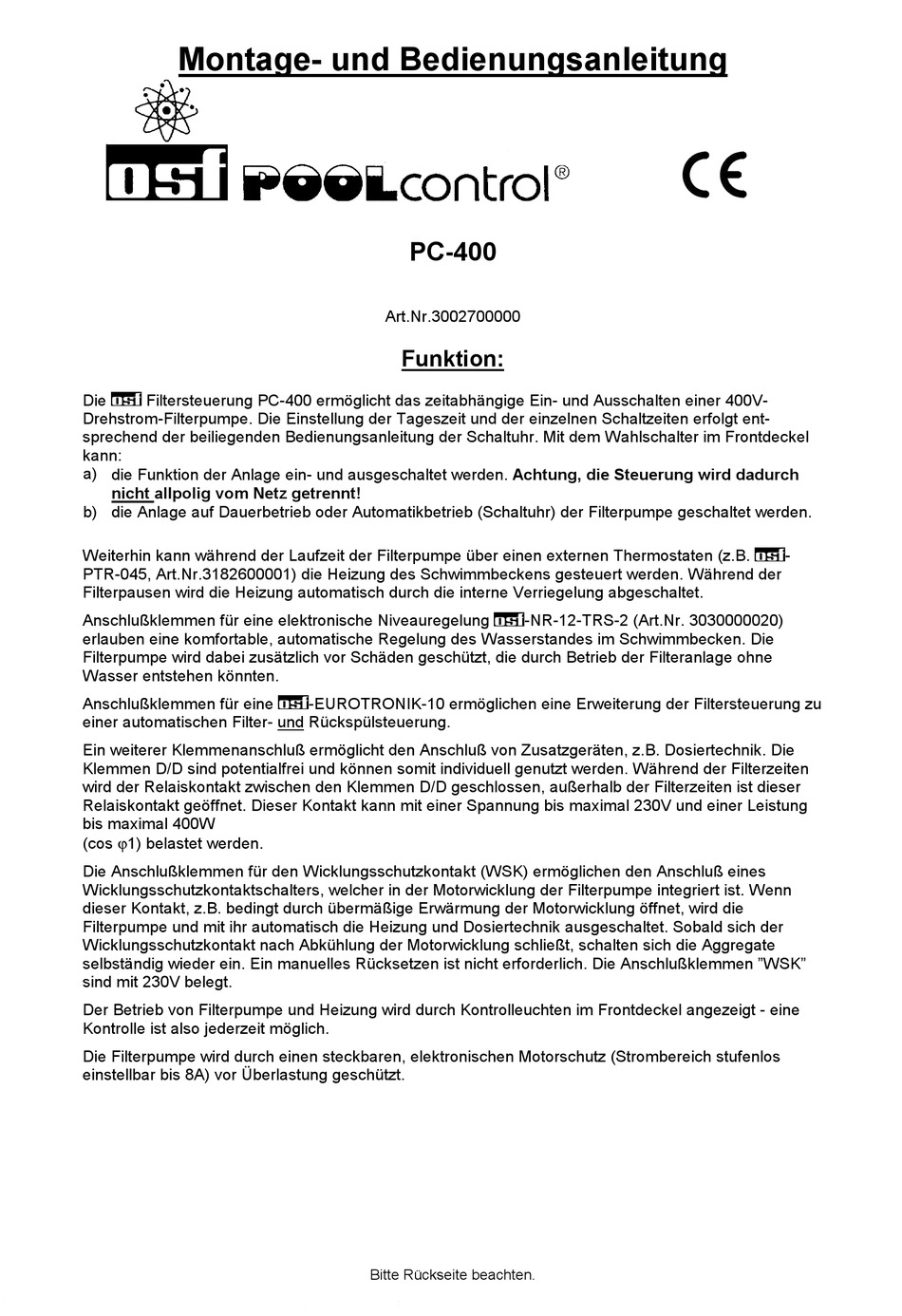

Montage- und Bedienungsanleitung
Die Filtersteuerung PC-400 ermöglicht das zeitabhängige Ein- und Ausschalten einer 400V-
Drehstrom-Filterpumpe. Die Einstellung der Tageszeit und der einzelnen Schaltzeiten erfolgt ent-
sprechend der beiliegenden Bedienungsanleitung der Schaltuhr. Mit dem Wahlschalter im Frontdeckel
kann:
a) die Funktion der Anlage ein- und ausgeschaltet werden. Achtung, die Steuerung wird dadurch
nicht allpolig vom Netz getrennt!
b) die Anlage auf Dauerbetrieb oder Automatikbetrieb (Schaltuhr) der Filterpumpe geschaltet werden.
Weiterhin kann während der Laufzeit der Filterpumpe über einen externen Thermostaten (z.B.
PTR-045, Art.Nr.3182600001) die Heizung des Schwimmbeckens gesteuert werden. Während der
Filterpausen wird die Heizung automatisch durch die interne Verriegelung abgeschaltet.
Anschlußklemmen für eine elektronische Niveauregelung
erlauben eine komfortable, automatische Regelung des Wasserstandes im Schwimmbecken. Die
Filterpumpe wird dabei zusätzlich vor Schäden geschützt, die durch Betrieb der Filteranlage ohne
Wasser entstehen könnten.
Anschlußklemmen für eine
einer automatischen Filter- und Rückspülsteuerung.
Ein weiterer Klemmenanschluß ermöglicht den Anschluß von Zusatzgeräten, z.B. Dosiertechnik. Die
Klemmen D/D sind potentialfrei und können somit individuell genutzt werden. Während der Filterzeiten
wird der Relaiskontakt zwischen den Klemmen D/D geschlossen, außerhalb der Filterzeiten ist dieser
Relaiskontakt geöffnet. Dieser Kontakt kann mit einer Spannung bis maximal 230V und einer Leistung
bis maximal 400W
(cos ϕ1) belastet werden.
Die Anschlußklemmen für den Wicklungsschutzkontakt (WSK) ermöglichen den Anschluß eines
Wicklungsschutzkontaktschalters, welcher in der Motorwicklung der Filterpumpe integriert ist. Wenn
dieser Kontakt, z.B. bedingt durch übermäßige Erwärmung der Motorwicklung öffnet, wird die
Filterpumpe und mit ihr automatisch die Heizung und Dosiertechnik ausgeschaltet. Sobald sich der
Wicklungsschutzkontakt nach Abkühlung der Motorwicklung schließt, schalten sich die Aggregate
selbständig wieder ein. Ein manuelles Rücksetzen ist nicht erforderlich. Die Anschlußklemmen "WSK"
sind mit 230V belegt.
Der Betrieb von Filterpumpe und Heizung wird durch Kontrolleuchten im Frontdeckel angezeigt - eine
Kontrolle ist also jederzeit möglich.
Die Filterpumpe wird durch einen steckbaren, elektronischen Motorschutz (Strombereich stufenlos
einstellbar bis 8A) vor Überlastung geschützt.
PC-400
Art.Nr.3002700000
Funktion:
-EUROTRONIK-10 ermöglichen eine Erweiterung der Filtersteuerung zu
Bitte Rückseite beachten.
-NR-12-TRS-2 (Art.Nr. 3030000020)
-
