Eltako PL-SAMTEMP Anschlussplan

D
31 000 010 - 1
Temperatur-Regler für Heizen und
Kühlen
PL-SAMTEMP
Diese Geräte dürfen nur durch eine
Elektrofachkraft installiert werden,
andernfalls besteht Brandgefahr oder
Gefahr eines elektrischen Schlages!
Temperatur an der Einbaustelle:
-20°C bis +50°C.
Lagertemperatur: -25°C bis +70°C.
Relative Luftfeuchte:
Jahresmittelwert <75%.
Powerline-Temperatur-Regler mit Display,
weiß, 50x50mm, für die Montage in
Schalter systeme. Zusätzlich je ein
potenzialfreier Steuerkontakt 3A/250V AC
für Direktanschluss Heizen und Kühlen.
Display beleuchtet. Stand-by-Verlust nur
0,4 Watt.
Im Lieferumfang enthalten sind ein
Rahmen R1E und ein Zwischenrahmen
ZR65/55 für das E-Design, das Tempe-
ratur-Regler-Oberteil und ein Unterteil
zur Befestigung in 55mm-UP- Dosen.
Zum Anschrauben kann das komplette
Display aus dem Rahmen gezogen
werden.
Im Normalbetrieb wird im Display die
aktuelle Raumtemperatur angezeigt
und außerdem Symbole für anwesend
oder abwesend sowie für Heizen aktiv
oder Kühlen aktiv.
Steuerung Heizen oder Kühlen mit
Power line-Aktoren PL-SAM1L oder
PL-SAM2L.
1. Tastenbelegung
Über die Tasten ▲ und ▼ wird Soll- und
lst-Temperatur angezeigt und der Soll-
PL-SAM2L.
wert verändert
1. Tastenbelegung
Über die Tasten ▲ und ▼ wird Soll- und
lst-Temperatur angezeigt und der Soll-
wert verändert.
Über die Tasten (abwesend) und
(anwesend) wird der entsprechend
gespeicherte Sollwert eingestellt.
2. LCD Anzeige
lm Normalbetrieb wird die aktuelle
Raumtemperatur angezeigt entsprechend
der folgenden Abbildung:
g g
Heizen aktiv
Kühlen aktiv
Temperatur lstwert
Sollwert für
anwesend/abwesend
3. Einstellen des Sollwerts
Durch Drücken einer Taste werden Soll-
wert und lstwert der Temperatur ange-
zeigt. Durch Drücken von 'abwesend'
oder 'anwesend' im Normalbetrieb wird
sofort der gespeicherte Sollwert einge-
stellt.
Durch die Tasten ▲ und ▼ wird der Soll-
wert in Schritten von 0,5°C verändert.
Wird während dieser Anzeige die Taste
'abwesend' oder 'anwesend' gedrückt,
wird der angezeigte Sollwert unter dieser
Taste abgespeichert.
Nach 5 Sekunden ohne Betätigung
wechselt die Anzeige in den Normal-
betrieb.

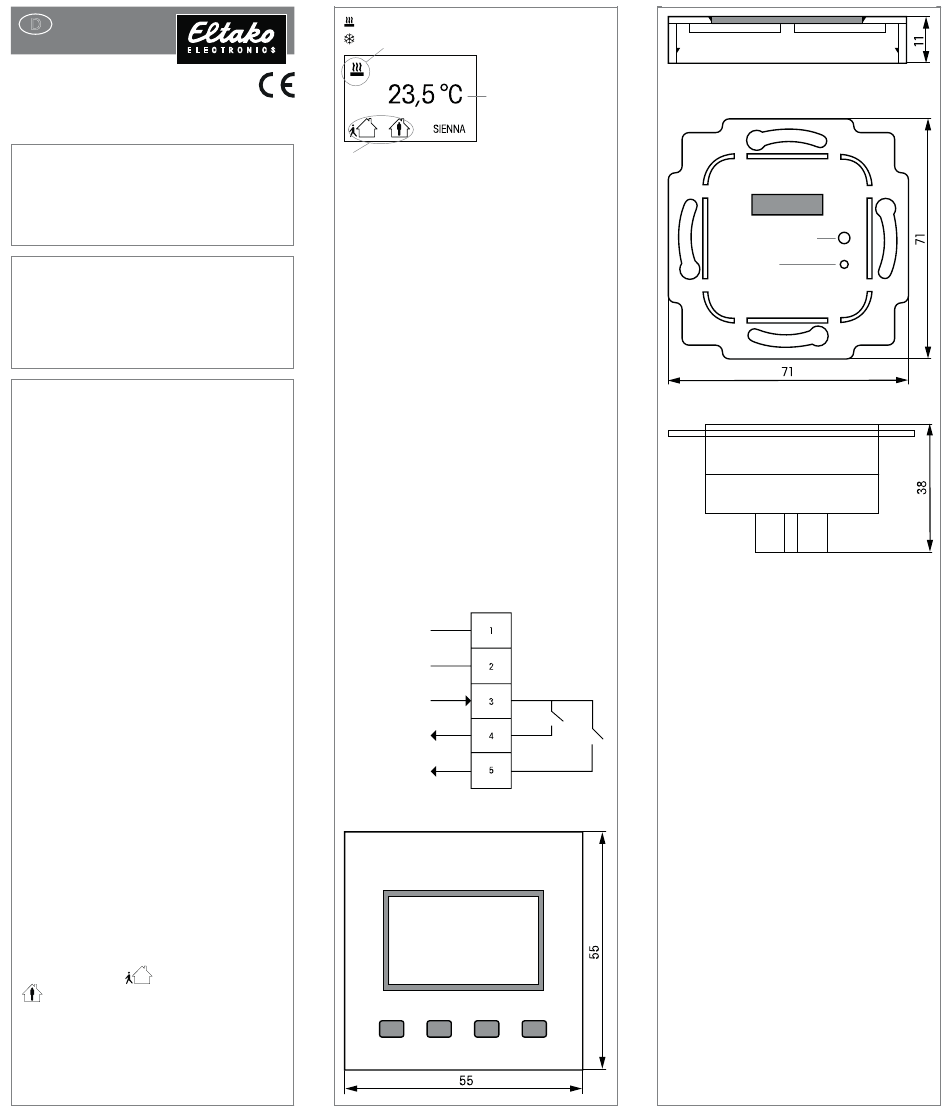

Anschlussplan
Stromversorgung (~230V) gemäß
Anschlussskizze.
2 potentialfreie Schaltausgänge an
Klemme 3/4 (Heizen) und 3/5 (Kühlen).
Einbau unter Putz gemäß Maßzeichnung:
L (-23O V)
N
Potenzial-
Eingang
Ausgang
Heizen
Ausgang
Kühlen
Zentralscheibe
Service PIN
LED
LON-Interface
lnbetriebnahme
lm Auslieferungszustand ist der
Temperatur-Regler unkonfiguriert und
hat noch keine Wohnungsadresse.
Die LED blinkt bzw. das LCD Display
zeigt 'SIENNA unkonfig'.
Einrichten einer neuen Wohnungsadresse
erfolgt mit der Software PL-SW-PROF
oder über die Tastatur am Display.
Zum Einbinden des Temperatur-Reglers
in eine vorhandene Installation den
Anleitungen für die vorhandenen Powerline-
Elemente folgen und deren Wohnungs-
adresse auf den Temperatur-Regler
über tragen.
lm Folgenden sind die verschiedenen
Schritte und Menüpunkte für die Konfi-
guration aufgelistet:
1. Neuinstallation
Um eine neue Wohnungsadresse zu
erzeugen, die beiden linken Tasten des
Displays (abwesend und anwesend)
solange gedrückt halten, bis die Sprach-
auswahl (Deutsch/Englisch) erscheint.
