Inhaltszusammenfassung für NOBO X23M

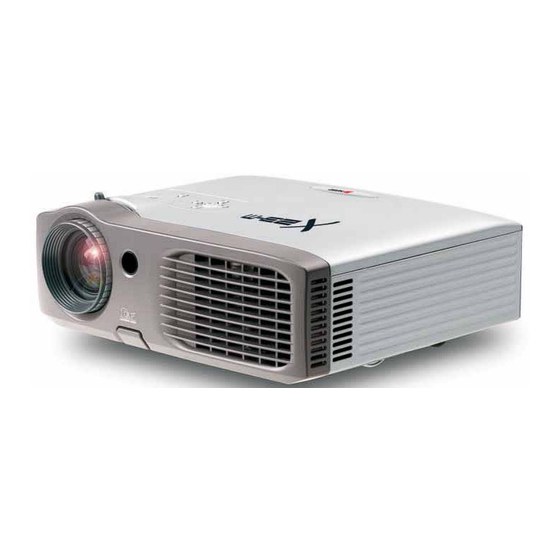

- Seite 1 ™ X23M DLP Projektor Bedienungsanleitung Bedienungsanleitung 3366/Oct04/DEU...
-
Seite 3: Inhaltsverzeichnis
I N H A LT S V E R Z E I C H N I S Benutzungshinweise • Vorsichtsmaßnahmen ..............Einführung •... -
Seite 4: Benutzungshinweise
B E N U T Z U N G S H I N W E I S E WARNUNG- Schauen Sie nicht direkt in das Objektiv, während der Projektor bzw. die Lampe in Betrieb ist. WARNUNG- Grundsätzlich sollten Kinder währen des Betriebs eines DV-Projektors unter Aufsicht stehen. WARNUNG- Zur Vermeidung von Bränden oder elektrischen Schlägen darf das Gerät weder Regen noch Feuchtigkeit ausgesetzt werden. -
Seite 5: Einführung
E I N F Ü H R U N G PRODUKTMERKMALE Für diesen Projektor wurde die XGA 0,7”-DLP™ Singlechip-Technologie verwendet. Zu seinen herausragenden Merkmalen gehören: Echtes XGA, 1024 x 768 adressierbare Pixel -Singlechip-Technologie PAL, SECAM 625/576i\p NTSC 525/480i\p HD 720p/1080i Hi-Tech-DVI-Verbindung für Digitalsignal mit HDCP-Funktion und Unterstützung von 480p, 576p, 720p und 1080i Funkfernbedienung mit sämtlichen Funktionen... -
Seite 6: Packungsinhalt
E I N F Ü H R U N G PACKUNGSINHALT Dieser Projektor wird mit einer Reihe von Zubehörteilen geliefert. Überprüfen Sie bitte anhand der folgenden Abbildungen die Vollständigkeit des Zubehörs und wenden Sie sich umgehend an Ihren Fachhändler, falls Teile fehlen sollten. Fernbedienung mit 2 Batterien Mausfunktion... -
Seite 7: Produktübersicht
E I N F Ü H R U N G PRODUKTÜBERSICHT ROJEKTOR Zoom-Ring Fokussierungsring Zoom-Objektiv Taste zum Lösen des Fußes Höhenverstellbarer Fuß Bedienfeld Infrarotsensor Netzanschlußfassung Anschlussleiste... -
Seite 8: Bedienfeld
E I N F Ü H R U N G BEDIENFELD Trapezkorrektur Signalquelle Power/Standby Betriebsanzeige (LED) Eingabe Autom. Vier Richtungstasten Temperatur-LED Einstellung Menü (Ein/Aus) Lampen-LED Trapezkorrektur ANSCHLUSSLEISTE PC analog Signal/HDTV/Komponenten-Video Eingangsanschluss Infrarotsensor Audio- Eingangsanschluss USB-Buchse für DVI-D-Eingang Mausfunktion (für Digitalsignal mit S-Video Eingang HDCP-Funktion) Composite-Video... -
Seite 9: Funkfernbedienung Mit Sämtlichen Funktionen
E I N F Ü H R U N G FUNKFERNBEDIENUNG MIT SÄMTLICHEN FUNKTIONEN Power/Standby Übertragungs-Anzeige Ausblenden Re-Sync Standbild Trapezkorrektur Aufwärts blättern / Abwärts Lautstärke (+/-) blättern Menü Zurücksetzen Vier Richtungstasten Eingabe DVI-D Quelle VGA Quelle S-Video Quelle Composite Video Quelle... -
Seite 10: Installation
I N S T A L L A T I O N DEN PROJEKTOR ANSCHLIEßEN Für eine einwandfreie Bildqualität benötigt die Grafikkarte Ihres Computers eine Auflösung von 1024 x 768 Pixel oder weniger. Die Anzeigemodi des Projektors und des Computers müssen übereinstimmen. -
Seite 11: Den Projektor Ein-/Ausschalten
I N S T A L L A T I O N DEN PROJEKTOR EIN-/AUSSCHALTEN Schalten Sie zuerst Entfernen Sie die Objektivabdeckung. den Projektor und dann die Signalquelle ein. Schließen Sie Netz-und Signalkabel an. Die „Betriebsanzeige (LED)“ Taste blinkt grün. Setzen Sie die Lampe durch Drücken der Taste Beim Hinweis „No „Power/ Standby“... -
Seite 12: Den Projektor Ausschalten
I N S T A L L A T I O N DEN PROJEKTOR AUSSCHALTEN Drücken Sie die „Power/Standby“ Taste, um die Projektorlampe auszuschalten, es erscheint die Meldung “Lampe ausschalten ? Picture Mute“ in der Anzeige. Drücken Sie erneut die Ein/Aus-Taste, um die Eingabe zu bestätigen, anderenfalls verschwindet die Meldung nach 5 Sekunden. -
Seite 13: Das Projektionsbild Einstellen
I N S T A L L A T I O N DAS PROJEKTIONSBILD EINSTELLEN ÖHE DES ROJEKTIONSBILDES EINSTELLEN Der Projektor hat einen höhenverstellbaren Fuß, mit dem die Höhe des Projektionsbildes eingestellt werden kann. Das Projektionsbild anheben: Drücken Sie auf die Taste zum Lösen des Fußes Heben Sie den Projektor in die gewünschte Position , lassen Sie dann die Taste... -
Seite 14: Die Bildgröße Und Bildschärfe Einstellen
I N S T A L L A T I O N DIE BILDGRÖßE UND BILDSCHÄRFE EINSTELLEN Um das Projektionsbild zu verkleinern, drehen Sie den Zoom-Ring im Uhrzeigersinn in die gewünschte Position. Das Gerät realisiert Projektionsentfernungen zwischen 1,2 m und 10,0 m. Zoom-Ring Fokussierungsring DIE GRÖßE DES PROJEKTIONSBILDES EINSTELLEN... -
Seite 15: Bedienung
B E D I E N U N G BEDIENUNG Der Projektor kann über das Bedienfeld und die mitgelieferte Fernbedienung gesteuert werden. Bedienfeld Fernbedienung EDIENFELD Power / Standby Nimmt den Netzbetrieb auf. Vergleiche „Den Projektor ein-/ausschalten“ auf Seite 11~12. Source (Signalquelle) Drücken Sie auf „Source“... - Seite 16 B E D I E N U N G ERNBEDIENUNG Power / Standby Nimmt den Netzbetrieb auf. Vergleiche „Den Projektor ein-/ ausschalten“ auf Seite 11~12. Re-Sync Synchronisiert den Projektor mit der Signalquelle. Vol + / Vol - (Lautstärke) Erhöht oder verringert die Lautstärke des Lautsprechers. Reset (Zurücksetzen) Die Einstellungen werden auf die werkseitigen Standardwerte zurückgesetzt.
-
Seite 17: Osd-Menü
B E D I E N U N G OSD-MENÜ Der Projektor hat ein mehrsprachiges OSD-Menü (On Screen Display), mit dem Sie Bildeinstellungen vornehmen und Parameter verändern können. Die Signalquelle wird automatisch erkannt. Einstellungen im OSD-Menü vornehmen Um das OSD-Menü zu öffnen, drücken Sie auf die „Menu“-Taste der Fernbedienung oder des Bedienfelds. -
Seite 18: Sprache
B E D I E N U N G Computer / Video-Modus Bild-Menü I Bild-Menü II Audio Lampeneinstellung Sprache Kontrolle SPRACHE Sie können sich das OSD-Menü in verschiedenen Sprachen anzeigen lassen. Wählen Sie mit den Tasten eine Sprache aus. Drücken Sie zum Beenden der Auswahl auf die Taste „Enter“. -
Seite 19: Bild-Menü I
B E D I E N U N G Computer / Video-Modus Sprache Kontrolle Lampeneinstellung Bild-Menü I Bild-Menü II Audio Darstellung PC Film sRGB Spielkonsole Nutzer Helligkeit Kontrast Trapezkorrektur Farbe Für Änderungen “Eingabe” drücken Weißwert Farbtemperatur BILD-MENÜ I Darstellung Es gibt viele werkseitige Voreinstellungen für unterschiedliche Bildtypen. PC : Für Computer oder Notebook. -
Seite 20: Bild-Menü Ii (Computer-Modus)
B E D I E N U N G Computer-Modus Sprache Bild-Menü I Lampeneinstellung Bild-Menü I Bild-Menü II Audio Frequenz Abstimmung Hor. Position Ver. Position Degamma Darstellung 16:9 Bildposition Für Änderungen “Eingabe” drücken BILD-MENÜ II (COMPUTER-MODUS) Frequenz Mit dieser Funktion wird die Anzeigefrequenz der Grafikkarte des Computers angepasst. -
Seite 21: Bild-Menü Ii (Video-Modus)
B E D I E N U N G Video-Modus Sprache Kontrolle Lampeneinstellung Im DVI-D-Modus Bild-Menü I Bild-Menü II Audio werden die Funktionen Degamma „Farbsättigung “, Farbsättigung „Farbton“ und „Schärfe“ nicht Farbton unterstützt. Schärfe Darstellung 16:9 Bildposition Für Änderungen “Eingabe” dücken BILD-MENÜ... -
Seite 22: Audio
B E D I E N U N G Computer / Video-Modus Sprache Kontrolle Lampeneinstellung Bild-Menü I Bild-Menü II Audio Lautstärke Mute AUDIO Lautstärke Drücken Sie auf , um die Lautstärke zu verringern. Drücken Sie auf , um die Lautstärke zu erhöhen. Mute (Stummschaltung) Beim linken Symbol wird die Stummschaltung aktiviert. -
Seite 23: Kontrolle
B E D I E N U N G Computer / Video-Modus Bild-Menü I Bild-Menü II Audio Sprache Kontrolle Lampeneinstellung Menü-Pos. Projektion Signaltypen Video Quellensperrung Max. Lüfterbetrieb Zurücksetzen Nein KONTROLLE Menü-Pos. (Menüposition) Stellen Sie die Position des Menüs auf dem Bildschirm ein. Projektion Vorne-Unten Die Position ist die werkseitige Standardeinstellung. -
Seite 24: Lampeneinstellung
B E D I E N U N G Computer / Video-Modus Bild-Menü I Bild-Menü II Audio Sprache Kontrolle Lampeneinstellung Lampenstd. Reset Lampe Nein Lampe wechseln Nein ECO-Modus Auto-Standby (Min.) LAMP SETTING (LAMPENEINSTELLUNG) Lampenstd. Zeigt die bisherige Betriebsdauer der Lampe an (in Stunden). Reset Lampe (Lampe zurücksetzen) Setzen Sie die Lebensdauer nur zurück, wenn Sie eine neue Lampe eingesetzt haben. -
Seite 25: Anhang
A N H A N G FEHLERBEHEBUNG Falls eines der folgenden Probleme auftritt, versuchen Sie es, wie im folgenden Abschnitt beschrieben, zu beheben. Wenn das Problem weiterhin besteht, wenden Sie sich an Ihren Händler oder an die Kundendienststelle. PROBLEM : Es wird kein Bild angezeigt. Überprüfen Sie, ob alle Kabel und Netzverbindungen, wie im Kapitel „Installation“... - Seite 26 A N H A N G PROBLEM : Der Bildschirm des Notebooks oder PowerBooks zeigt die Präsentation nicht an. Bei Verwendung eines Notebooks: Einige Notebooks deaktivieren ihren eigenen Bildschirm, wenn ein zweites Anzeigegerät angeschlossen ist. Wie Sie den Notebook- Bildschirm aktivieren, erfahren Sie in der Dokumentation Ihres Notebooks. Bei Verwendung eines Apple PowerBooks: Öffnen Sie unter Systemsteuerung „PowerBook Display“...
- Seite 27 A N H A N G PROBLEM : LED-Anzeigebedeutungen Bedeutung Power-LED Grün Temp-LED Lamp-LED Standby-Status Blinkt (Eingangsstrom) Die Lampe leuchtet Eingeschaltet Ausgeschaltet (Kühlvorgang) Fehler (Lampenfehler) Fehler (Thermofehler) Fehler (Lüfterfehler) Blinkt Fehler (Überhitzung) Fehler (Lampe defekt) PROBLEM : Fehlermeldung „Die Nutzungsdauer der Lampe bei voller Leistung ist fast beendet.
-
Seite 28: Die Lampe Auswechseln
A N H A N G DIE LAMPE AUSWECHSELN WARNUNG: Das Lampenfach ist Die Lampenlebensdauer wird vom Projektor automatisch erkannt. heiß! Lassen Sie das Sobald die Warnmeldung „Die Nutzungsdauer der Lampe bei voller Gerät erst abkühlen, Leistung ist fast beendet. Bitte ersetzen !“ angezeigt wird, ist die bevor Sie die Lampe durchschnittliche Lampenlebensdauer bald abgelaufen. -
Seite 29: Technische Daten
S P E Z I F I K A T I O N E N TECHNISCHE DATEN Display Technologie: Einzelchip-DLP™-Technologie von Texas Instruments Lampe: 200-W-SHP-Lampe (kann vom Benutzer ausgetauscht werden) Auflösung: 1024 Pixel (h) x 768 Zeilen (v) Farbdarstellung: 16,7 Mio. Farben Objektiv: f = 28 - 35,6 mm Bildgröße:... -
Seite 30: Kompatibilitätsmodi
A N H A N G Hinweis: KOMPATIBILITÄTSMODI Hinweis: “*” Komprimiertes Computerbild. (ANALOG) (DIGITAL) AUFLÖSUNG MODUS Horizontalfrequenz Vertikalfrequenz Horizontalfrequenz Vertikalfrequenz (Hz) (kHz) (Hz) (kHz) VESA VGA 640 x 350 31.5 31.5 VESA VGA 640 x 350 37.9 37.9 VESA VGA 640 x 400 37.9 VESA VGA... -
Seite 31: Deckenmontage
A N H A N G DECKENMONTAGE Um eine Beschädigung des Projektors zu vermeiden, Beachten Sie bitte, dass montieren Sie ihn bitte mit dem Deckenmontageset. Sie bei Beschädigungen Bei Verwendung eines Deckenmontagesets von einem Dritthersteller aufgrund falscher achten Sie bitte darauf, dass die Schrauben zur Montage Ihren Montage des Projektors den folgenden Spezifikationen entsprechen muss: Garantieanspruch...
