Funktionsweise
Entsprechend der Systemprogrammierung der Zentrale werden die Schaltmodule aktiviert. Im Falle
einer Ansteuerung des Moduls von der Zentrale wird das im Schaltmodul integrierte Relais
durchgeschaltet. Parallel dazu wird der Zusatzausgang FAZ mit +12 V DC belegt.
z.B. Außenbeleuchtung
041151
230 V AC / 5 A
+U_b
D
0 V

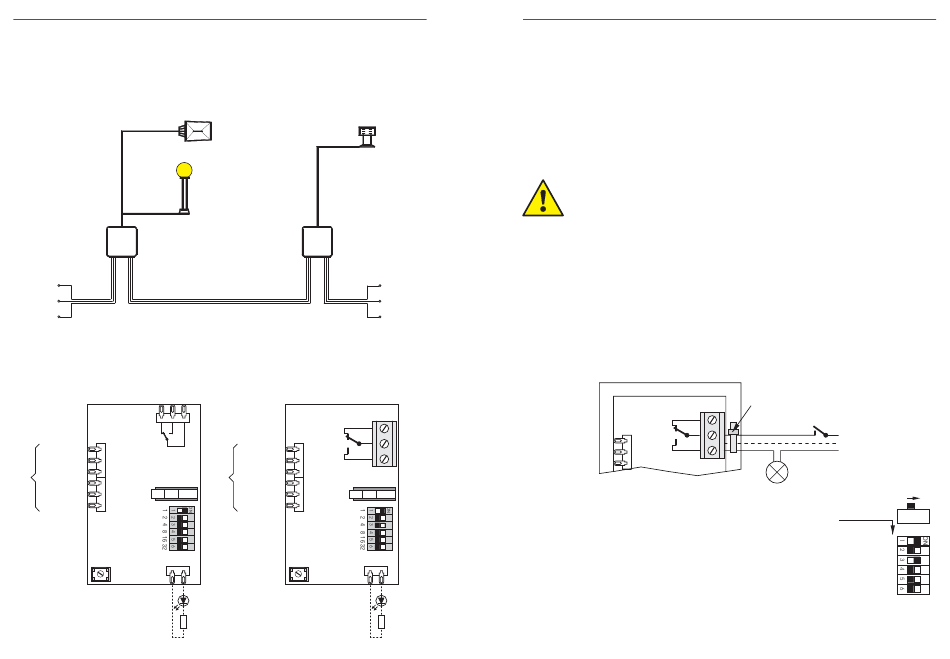

Anschlußplan
041150.10
R A M
potentialfreier
Ausgang
BUS-1-
24 V DC
Anschluß
0 V
Daten
+12 V DC
Deckelkontakt
0 V
Daten
+12 V DC
Adressen-
schalter
FAZ
Schirm
+
0V
FAZ:
Halbleiterausgang
R
z.B. für Fernanzeige
Montage-Anschluß-Anleitung Schaltmodule BUS-1
z.B. Innensirene
041150
24 V DC / 1 A
BUS-1
041151.10
potentialfreier
Ausgang
BUS-1-
230 V AC
Anschluß
0 V
Daten
+12 V DC
Deckelkontakt
0 V
Daten
+12 V DC
Adressen-
schalter
FAZ
Schirm
0V
aktiv HIGH
strombegrenzt ca. 50 mA
kurzschlußfest
V
Montage-Anschluß-Anleitung Schaltmodule BUS-1
Anschlußhinweis
Am Zusatzausgang FAZ besteht die Möglichkeit, eine Fernanzeige anzuschließen. Der Ausgang
wird parallel zum Relais angesteuert und liefert 12 V DC / 50 mA max.
Installationshinweise
Die BUS-Anschlußleitung muß als eine abgeschirmte Leitung ausgeführt sein. Dabei darf die
Abschirmung nicht als 0 V-Zuleitung verwendet werden. Die entsprechenden Leitungsquerschnitte
sind der Errichteranleitung der entsprechenden Einbruchmelderzentrale (Kapitel Leitungen) zu
entnehmen. Weiterhin ist darauf hinzuweisen, daß der Anschluß der Abschirmung möglichst kurz
ausgeführt wird, da sonst die Gefahr eines unbeabsichtigten Kurzschlusses besteht.
Hinweis: Bei der BUS-1-Anschlußtechnik darf kein Abschlußwiderstand angebracht werden.
Zuführung von Anschlußkabeln bei Spannungen > 42,4 V Scheitelwert bzw. > 60 V DC
1. Das Zuleitungskabel ist separat durch die vorgesehene Aussparung zur Klemme zu führen.
2. Die Aderenden kurz abisolieren (ca. 4 mm)
3. Das Zuleitungskabel mit dem mitgelieferten Kabelbinder am Gehäuse fixieren.
4. Bei Installationsarbeiten muß der Stromkreis abgeschaltet werden.
+U_b
5. Die Anschlußklemmen müssen nach der Installation durch die mitgelieferte Abdeckung gegen ver-
D
sehentliches Berühren geschützt werden.
0 V
Die Punkte 2 und 3 sind so auszuführen, daß Kabel oder Kabelteile mit o.g. Spannungen folgende Ab-
stände zur Elektronik und deren Teile nicht unterschreiten:
Luftstrecke: 4 mm, Kriechstrecke: 5 mm
Beispiel
R
M
A
Programmierung
Die auf der Anschlußplatine befindlichen DIP-Schalter dienen zur
Einstellung der
+
Nebenstehende Abbildung zeigt ein Beispiel zur Einstellung der Adresse.
Bei mehreren Teilnehmern ist darauf zu achten, daß jedem Teilnehmer
eine eigene Adresse zugewiesen wird.
R
V
ACHTUNG
Wichtige Installationshinweise für die 230 V-Ausführung
041151.10
Kabelbinder
potentialfreier
Ausgang
230V AC
Klemmen abdecken
BUS-1 Teilnehmeradresse - .
3
(041151.10):
L1
PE
N
OFF ON
Wertigkeit
1
2
4
8
16
32
Beispiel:
Adresse 5
