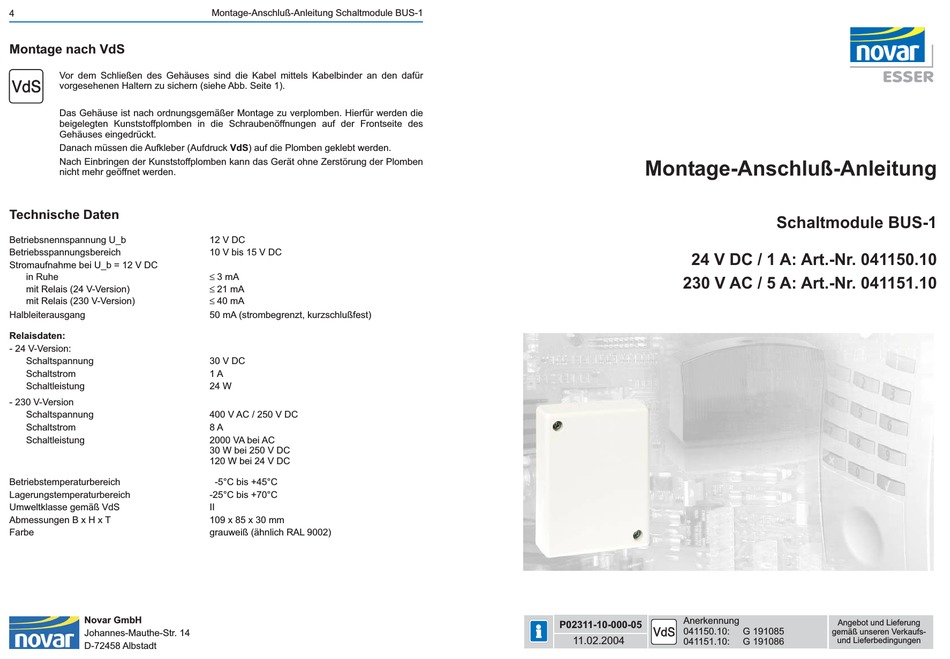

Novar BUS-1 Montage-Anschluß-Anleitung

4
Montage nach VdS
Vor dem Schließen des Gehäuses sind die Kabel mittels Kabelbinder an den dafür
vorgesehenen Haltern zu sichern (siehe Abb. Seite 1).
Das Gehäuse ist nach ordnungsgemäßer Montage zu verplomben. Hierfür werden die
beigelegten Kunststoffplomben in die Schraubenöffnungen auf der Frontseite des
Gehäuses eingedrückt.
Danach müssen die Aufkleber (Aufdruck
Nach Einbringen der Kunststoffplomben kann das Gerät ohne Zerstörung der Plomben
nicht mehr geöffnet werden.
Technische Daten
Betriebsnennspannung U_b
Betriebsspannungsbereich
Stromaufnahme bei U_b = 12 V DC
in Ruhe
mit Relais (24 V-Version)
mit Relais (230 V-Version)
Halbleiterausgang
Relaisdaten:
- 24 V-Version:
Schaltspannung
Schaltstrom
Schaltleistung
- 230 V-Version
Schaltspannung
Schaltstrom
Schaltleistung
Betriebstemperaturbereich
Lagerungstemperaturbereich
Umweltklasse gemäß VdS
Abmessungen B x H x T
Farbe
Novar GmbH
Johannes-Mauthe-Str. 14
D-72458 Albstadt
Montage-Anschluß-Anleitung Schaltmodule BUS-1
VdS ) auf die Plomben geklebt werden.
12 V DC
10 V bis 15 V DC
£
3 mA
£
21 mA
£
40 mA
50 mA (strombegrenzt, kurzschlußfest)
30 V DC
1 A
24 W
400 V AC / 250 V DC
8 A
2000 VA bei AC
30 W bei 250 V DC
120 W bei 24 V DC
-5°C bis +45°C
-25°C bis +70°C
II
109 x 85 x 30 mm
grauweiß (ähnlich RAL 9002)
Montage-Anschluß-Anleitung
24 V DC / 1 A: Art.-Nr. 041150.10
230 V AC / 5 A: Art.-Nr. 041151.10
Anerkennung
P02311-10-000-05
041150.10:
11.02.2004
041151.10:
Schaltmodule BUS-1
Angebot und Lieferung
G 191085
gemäß unseren Verkaufs-
und Lieferbedingungen
G 191086
