Verwandte Anleitungen für Tchibo 336 800
Inhaltszusammenfassung für Tchibo 336 800

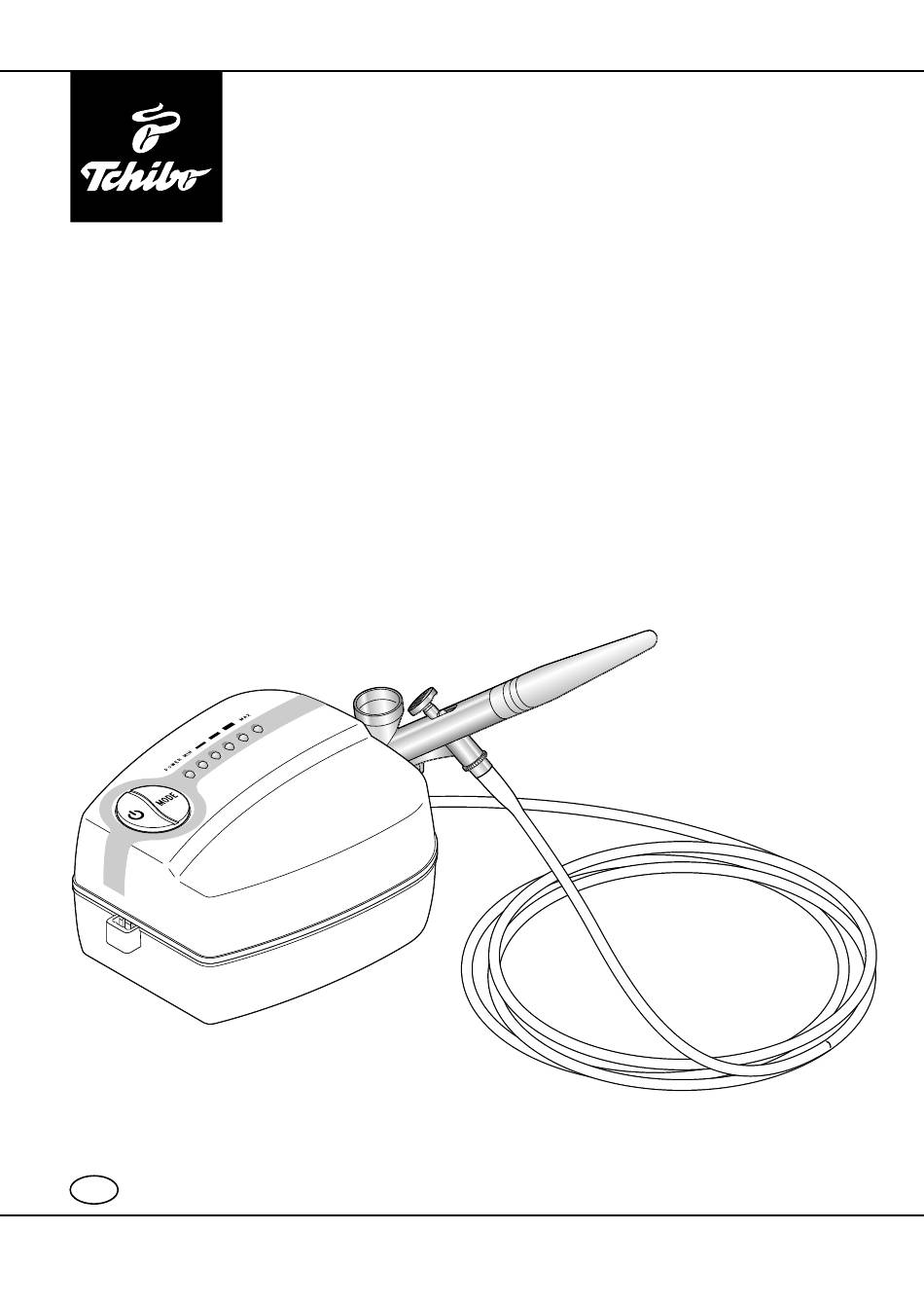

- Seite 1 Airbrush-Set für Kuchen und Torten Gebrauchsanleitung und Garantie Tchibo GmbH D-22290 Hamburg • 89387AB2X1VII • 2016-10...
-
Seite 3: Ihr Tchibo Team
Set ist Ihrer Kreativität keine Grenze gesetzt. Ihr neues Airbrush-Set für Kuchen und Torten ist einfach zu bedienen und mit handelsüblicher Lebensmittelfarbe verwendbar. Wir wünschen Ihnen viel Freude mit diesem Artikel und Ihnen und Ihren Gästen einen guten Appetit. Ihr Tchibo Team www.tchibo.de/anleitungen... -
Seite 4: Inhaltsverzeichnis
14 Reinigen vor dem ersten Gebrauch 14 Zusammenbauen 16 Gebrauch 16 Kuchen oder Torte vorbereiten 16 Arbeitsplatz vorbereiten 16 Farbe vorbereiten 17 Kuchen/Torte farblich gestalten 20 Reinigen 23 Störung / Abhilfe 25 Technische Daten 26 Entsorgen 27 Garantie 28 Tchibo Service Center und Kundenberatung... -
Seite 5: Zu Dieser Anleitung
Zu dieser Anleitung Der Artikel ist mit Sicherheitsvorrichtungen ausgestattet. Lesen Sie trotzdem aufmerksam die Sicherheitshinweise und benutzen Sie den Artikel nur wie in dieser Anleitung beschrieben, damit es nicht versehentlich zu Verletzungen oder Schäden kommt. Bewahren Sie diese Anleitung zum späteren Nachlesen auf. Bei Weitergabe des Artikels ist auch diese Anleitung mitzu- geben. -
Seite 6: Sicherheitshinweise
Sicherheitshinweise Verwendungszweck Das Airbrush-Set ist dazu vorgesehen, Kuchen, Torten u.Ä. mit Lebensmittelfarben zu besprühen. Verwenden Sie das Gerät ausschließlich mit handelsüblicher, dünnflüssiger Lebensmittelfarbe auf Wasserbasis. Verwenden Sie niemals dickflüssige Farben oder andere Farben wie Malfarben, Wand- farben, Lacke, lösungsmittelhaltige Farben o.Ä. Das Gerät ist für den Gebrauch in trockenen Innenräumen geeignet. - Seite 7 Kinder dürfen das Gerät nicht reinigen oder warten, es sei denn, sie sind über 8 Jahre alt und werden dabei beaufsichtigt. Das Gerät ist wartungsfrei. Halten Sie Kinder von Verpackungsmaterial fern. • Es besteht u.a. Erstickungsgefahr! GEFAHR von Explosion Dieses Gerät darf nicht zum Sprühen brennbarer Stoffe •...
- Seite 8 Nehmen Sie das Gerät nicht in Betrieb, wenn das Gerät • selbst, die Sprühpistole oder der Netzadapter sichtbare Schäden aufweist oder eines der Teile heruntergefallen ist. Ziehen Sie den Netzadapter aus der Steckdose, … • … bei Nichtgebrauch, … bevor Sie das Zubehör einsetzen bzw. wechseln, …...
- Seite 9 GEFAHR von Verletzungen / Gesundheitsschäden Richten Sie niemals die Sprüh pistole auf sich selbst, • auf andere Personen oder auf Tiere. Lassen Sie Personen, die mit dem Gerät nicht vertraut • sind oder diese Anleitung nicht gelesen haben, das Gerät nicht benutzen.
- Seite 10 VORSICHT – Sachschäden Betreiben Sie das Gerät max. 60 Minuten ohne Unter - • brechung. Nach 60 Minuten Dauergebrauch schalten Sie das Gerät ab und lassen Sie es min. 15 Minuten abkühlen, bevor Sie es wieder verwenden. Halten Sie die Luftansaugöffnung auf der Unterseite des •...
- Seite 11 Stecken Sie sie immer in den Pistolenhalter am Kom- pressor. Schützen Sie das Gerät vor Stößen, Stürzen, Staub, • Feuchtigkeit, direkter Sonneneinstrahlung und extremen Temperaturen. Seien Sie sehr vorsichtig, wenn Sie die Sprühpistole aus- • einanderbauen. Die Nadel ist sehr dünn und empfindlich und kann leicht verbogen werden.
-
Seite 12: Auf Einen Blick (Lieferumfang)
Auf einen Blick (Lieferumfang) Kompressor Kontrollleuchten auf der Seite: Stutzen für den Ein-/Aus- und Umschalter Schlauch und Steckplatz für Pistolen - Steckplatz für halterung Pistolenhalterung Unterseite Luftansaugöffnung mit Filter Buchse für Netzadapter... - Seite 13 Sprühpistole Pistolenhalterungen Schlauch Reinigungsbürsten Pipette...
-
Seite 14: Inbetriebnahme
Inbetriebnahme Reinigen vor dem ersten Gebrauch WARNUNG – Gefahr von Gesundheitsschäden • Reinigen Sie die Sprühpistole aus Hygienegründen vor dem ersten Gebrauch gründlich. Wie Sie die Sprühpistole reinigen, finden Sie im Kapitel „Reinigen“ weiter hinten im Heft. Lassen Sie alle Teile gründlich trocknen, bevor Sie das Gerät zusammenbauen. - Seite 15 Schließen Sie den Netzadapter an die Buchse auf der Unterseite des Kompressors an. Legen Sie die Sprühpistole in der Pistolenhalterung ab.
-
Seite 16: Gebrauch
Gebrauch Kuchen oder Torte vorbereiten Am besten zum Einsprühen mit Farbe eignen sich glatte, nicht-saugende Oberflächen. Backen Sie einen festbackenden Kuchen oder eine Torte mit einer glatten Außenfläche, z.B. einen Biscuit-Teig für eine Schichttorte. Lassen Sie die Torte abkühlen und überziehen Sie sie mit einer Schicht Marzipan oder Fondant. -
Seite 17: Kuchen/Torte Farblich Gestalten
Kuchen/Torte farblich gestalten Tipp: Üben Sie das Sprühen – vor allem komplizierterer Motive – zuerst auf einem Stück Pappe o.Ä. So funktioniert es: Am Kompressor regulieren Sie in 5 Stufen den Luftstrom und damit die Farbmenge, die aus der Sprüh - pistole austritt. - Seite 18 Der Kompressor beginnt zu arbeiten, die grüne Kontroll- leuchte bei MAX für die höchste Stufe leuchtet. Aus der Sprühpistole wird vorne Luft ausgeblasen. Drücken Sie auf die Seite der Taste mit dem Schriftzug MODE, um den Luftstrom voreinzustellen. Drücken Sie nicht zu schnell hintereinander! Die jeweilige Kontrollleuchte leuchtet.
- Seite 19 Fahren Sie so fort, bis Sie alle gewünschten Bereiche mit diesem Farbton eingesprüht haben. Um nun eine zweite Farbe hinzuzufügen, schütten Sie die Farbe aus dem Tank zurück in die Schüssel. Sprühen Sie die Farbreste aus dem Tank auf eine Pappe o.Ä. Füllen Sie klares Wasser in den Tank und sprühen Sie ihn leer (z.B.
-
Seite 20: Reinigen
Reinigen Füllen Sie den Tank mit Wasser, blockieren Sie den Austritt vorne mit einem Finger und sprühen Sie. So wird das Wasser innen um die Nadel gespült. Ziehen Sie den Netzadapter aus der Steckdose. GEFAHR – Lebensgefahr durch Stromschlag • Ziehen Sie den Netzadapter aus der Steckdose, bevor Sie das Gerät reinigen. - Seite 21 Drehen Sie den Nadelschutz vorne und hinten von der Sprühpistole ab. Lösen Sie die Schraube a etwas und ziehen Sie die Nadel hinten aus der Sprühpistole. Für eine gründlichere Reinigung können Sie auch noch die beiden Teile a und b abbauen. Bauen Sie keine weiteren Teile ab, da der korrekte Zusammenbau Spezialwerkzeug erfordert.
- Seite 22 Waschen Sie den Filter in der Luftansaugöffnung bei Bedarf mit warmem Wasser aus. Luftansaugöffnung Lassen Sie alle Teile gut an der Luft trocknen, bevor Sie das Gerät wieder zusammensetzen. Legen Sie die Teile nicht auf die Heizung und verwenden Sie auch keine anderen Hilfsmittel, um sie trocknen.
-
Seite 23: Störung / Abhilfe
Störung / Abhilfe Es kommt • Luftstrom • Sitzt der Schlauch richtig auf keine unterbrochen? den Stutzen von Sprühpistole Farbe und Kompressor? • Ist die Luftansaugöffnung auf der Unterseite des Kompressors frei? • Sind Nadel und Düse sauber? • Ist der Filter in der Luftansaug- öffnung sauber? •... - Seite 24 Sprenkel • Abstimmung • Verändern Sie den Luftstrom, oder Luftstrom / indem Sie mit Taste MODE Farb- Farbkonsis- umschalten. klekse im tenz ok? • Verdünnen Sie ggf. die Farbe Sprühbild etwas mit Wasser. • Sprühbewe- • Führen Sie den Farbstrahl von gung ok? einer Ansprühpappe aus auf das Objekt, so dass kein Ansprüh-...
-
Seite 25: Technische Daten
Ausgang: 12 V 1500 mA Schutzklasse: Sprühpistole Nadeldurchmesser: ca. 0,4–0,5 mm Tankkapazität: ca. 2 cl Made exclusively for: Tchibo GmbH, Überseering 18, 22297 Hamburg, Germany www.tchibo.de Im Zuge von Produktverbesserungen behalten wir uns technische und optische Veränderungen am Artikel vor... -
Seite 26: Entsorgen
Entsorgen Der Artikel und seine Verpackung wurden aus wertvollen Materialien hergestellt, die wiederverwertet werden können. Dies verringert den Abfall und schont die Umwelt. Entsorgen Sie die Verpackung sortenrein. Nutzen Sie dafür die örtlichen Möglichkeiten zum Sammeln von Papier, Pappe und Leicht ver packungen. Geräte, die mit diesem Symbol gekennzeichnet sind, dürfen nicht mit dem Hausmüll entsorgt werden! Sie sind gesetzlich dazu verpflichtet, Altgeräte... -
Seite 27: Garantie
Garantie Die Tchibo GmbH übernimmt 3 Jahre Garantie ab Kaufdatum. Tchibo GmbH, Überseering 18, 22297 Hamburg, Germany Innerhalb der Garantiezeit beheben wir kostenlos alle Material- oder Herstellfehler. Voraussetzung für die Gewährung der Garantie ist die Vorlage eines Kaufbelegs von Tchibo oder eines von Tchibo autorisier ten Vertriebs partners. -
Seite 28: Tchibo Service Center Und Kundenberatung
Tchibo Service Center und Kundenberatung 336 800 Artikelnummer: Deutschland Österreich Schweiz Deutschland 0800 - 33 44 99 5 (kostenfrei) TCHIBO FAX: 0800 - 40 41 00 9 SERVICE CENTER (kostenfrei) Montag – Sonntag Erfurter Höhe 105 (auch an Feiertagen) 99610 Sömmerda von 8.00 bis 22.00 Uhr... - Seite 29 DHL-Versandschein – nur innerhalb Deutschlands 1. Schneiden Sie dieses Blatt aus. 2. Schreiben Sie Ihren Namen und Ihre Adresse darauf. 3. Kleben Sie das Blatt auf Ihr Paket. 4. Bringen Sie das Paket zur Post, lassen eine Paketnummer aufbringen und versenden es kostenfrei per DHL.
- Seite 31 Service-Scheck Bitte den Scheck in Blockschrift ausfüllen und mit dem Artikel einsenden. Name Straße, Nr. PLZ, Ort Land Tel. (tagsüber) Liegt kein Garantiefall vor: (bitte ankreuzen) Artikel bitte unrepariert zurücksenden. Bitte Kosten voranschlag erstellen, wenn Kosten von über EUR 10,-/SFR 17,- entstehen.
- Seite 32 Service-Scheck Bitte den Scheck in Blockschrift ausfüllen und mit dem Artikel einsenden. 336 800 Artikelnummer: Deutschland Österreich Schweiz Fehlerangabe Kaufdatum Datum/Unterschrift...
