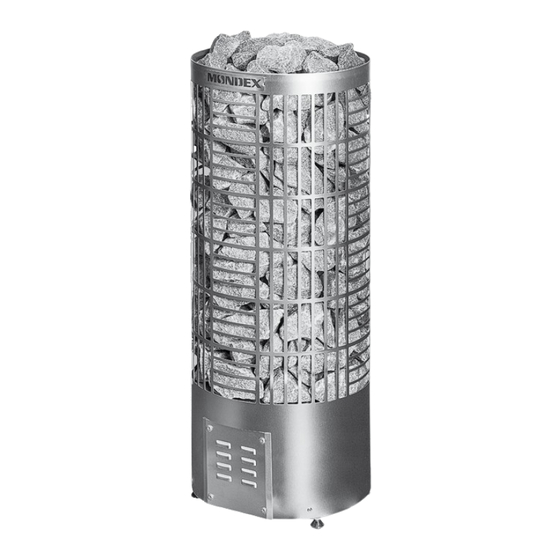

MONDEX Pipe C Gebrauchs- Und Installationsanweisungen
Inhaltsverzeichnis
Inhaltsverzeichnis
Inhaltszusammenfassung für MONDEX Pipe C
- Seite 1 Gebrauchs- und InstallatIonsanweIsunG Pipe C- und E-Modelle 10/2015...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis 1 allgemeine sicherheitshinweise 2 Pipe c- und e- Modell 3 Zusammenbau und Montage des saunaofens Einlegen der Steine 4 technische daten Leistung und Anschluss des Saunaofens Maße des Saunaofens Steinmenge des Saunaofens Mindestabstände zu brennbaren Materialien 5 allgemeine Instruktionen für nutzer eines Pipe-ofens... -
Seite 3: Allgemeine Sicherheitshinweise
Der Anschluss an das Stromnetz darf ausschließlich von einem Elektriker vorgenommen werden, welcher über Installationsrechte laut den gültigen Bestimmungen verfügt. Der elektrische Saunaofen von MONDEX ist für eine Familiensauna mit einem (1) Saunaofen/ Saunaraum geeignet. Bewahren Sie die Gebrauchs- und Installationsanweisung für den späteren Bedarf auf. -
Seite 4: Pipe C- Und E-Modell
2. Pipe C- und E-Modell C-Modell E-Modell Gebrauchs- und Installationsanweisung Pipe... -
Seite 5: Zusammenbau Und Montage Des Saunaofens
Die Steine sind nicht im Lieferumfang enthalten. 2) Prüfen Sie den Saunaofen visuell und kontaktieren Sie die Ver- kaufsstelle oder info@mondex.fi , wenn Sie Mängel feststellen. 3) Der Fußboden der Sauna sollte vor Beginn der Montage sach- gemäß geschützt werden. -
Seite 6: Technische Daten
4. Technische Daten Leistung und Anschluss des Saunaofens saunaofen Pipe 6,6 Pipe 9,0 Pipe 10,5 Leistung kW 10,5 Spannung 400 V 3N 400 V 3N 400 V 3N Anschlussleitung 5 x 1,5 mm² 5 x 2,5 mm² 5 x 2,5 mm² Sicherung 3 x 10 A 3 x 16 A... -
Seite 7: Mindestabstände Zu Brennbaren Materialien
Mindestabstände zu brennbaren Materialien Modell saunagröße Pipe 6,6 1900 6-9 m³ Pipe 9,0 1900 8-15 m³ Pipe 10,5 2000 12-22 m³ Tabelle 4.4 Mindestabstand zu brennbaren Materialien (mm) Gebrauchs- und Installationsanweisung Pipe... -
Seite 8: Allgemeine Instruktionen Für Nutzer Eines Pipe-Ofens
5. Allgemeine Instruktionen für Nutzer eines Pipe-Ofens Zu beachten Der Anschluss an das Stromnetz darf ausschließlich von einem Elektriker vorgenommen werden, welcher über Installationsrechte laut den gültigen Bestimmungen verfügt. Ein elektrischer Pipe- Sauna ofen ist für eine Familiensauna mit einem (1) Saunaofen pro Saunaraum geeignet. Bewahren Sie die Gebrauchs- und Installationsanweisung für den späteren Bedarf auf. -
Seite 9: Aufbau Des Saunaraums
Aufbau des Saunaraums Die Sauna muss gut wärmeisoliert sein, insbesondere das Dach, durch welches der Dampf versucht zu entweichen. Aufgrund der Feuchtigkeit empfehlen wir Aluminiumfolie. Der Saunaofen wird je nach Volumen bemessen. Neben der normalen Saunakonstruktion (Wollisolation-Folie-Holz) wird der Leistungsbedarf folgen- dermaßen bemessen: Wenn sich in der Sauna nicht isolierte Stein-, Fliesen-, Holzwände oder Beton- flächen befinden, muss die Leistung leicht erhöht werden. -
Seite 10: Funktionsweise Der Zeitschaltuhr Und Des Thermometers Der C-Modelle
8. Funktionsweise der Zeitschaltuhr und des Thermometers der C-Modelle Zeitschalter Thermostat Reset-Schalter des Temperaturbegrenzers Der Zeitschalter (4 + 8 h) fungiert als Hauptschalter des Saunaofens. Nach Ablauf der gewünschten Zeit schaltet der Zeitschalter den Saunaofen automatisch ab. Wenn der Saunaofen nach Ablauf einer bestimmten Zeit aufgeheizt werden soll, kann mit dem Timer eingestellt werden, dass das Aufheizen in 1-8 h beginnt. -
Seite 11: Montageanweisungen E-Modelle
9. Montageanweisungen E-Modelle Steuerung Sensor Speisekabel 5 x 1,5 mm² / 5 x 2,5 mm² ca. 250 mm ca. 250 mm Steuerung Gebrauchs- und Installationsanweisung Pipe... -
Seite 12: Montage Des Sensors Und Der Externen Steuerung
Montage des Sensors und der externen Steuerung E-Modell Saunaöfen beinhalten: externe Kontrolle Sensor Bohren Sie ein 3,5 mm großes Loch in das Paneel und bringen Sie es dann zur Schalttafel. Der Sensor muss ca. 10 mm sichtbar bleiben. Falls nötig kann der Sensor z.B. mit einem kleinen Tropfen Silikonleim im Loch befestigt werden. -
Seite 13: Anschlussplan E-Modelle
10. Anschlussplan E-Modelle ÜBERHEIZSCHUTZ anschluss der steuerkarte im saunaofen anschluss der steuerkarte in der steuerung Vorbereiteter Schnell- anschluss Weiß Grau Für die Steuerung Grün Blau Für den Überheizschutz Weiß Weiß Für den Wärmesensor Schwarz Schwarz Gebrauchs- und Installationsanweisung Pipe... -
Seite 14: Steuerung Und Funktion Des Saunaofens E-Modelle
11. Steuerung und Funktion des Saunaofens E-Modelle Stromschalter Schnellstart Einstellung der Temperatur Laufzeit Temperatur Einstellung der Laufzeit Die Nutzung des Saunaofens erfolgt über die Einstellung der Laufzeit sowie der Temperatur, wonach der Saunaofen am Stromschalter eingeschaltet wird. normaler start: Wählen Sie die Lauf- blaue Licht an der rechten unteren Ecke ausgegangen zeit mit den Einstelltasten aus. -
Seite 15: Fehlerbeseitigung
Garantie Der Hersteller Mondex Oy gewährt auf die von ihm hergestellten Saunaöfen und Kontrolleinheiten in Privat- nutzen eine Garantie von zwei (2) Jahren ab dem Tag des Erwerbs. Die Garantie wird auf ein (1) Jahr verkürzt, wenn sich die Produkte in öffentlichem Nutzen befinden. Bewahren Sie die Kaufquittung oder den Garantie- schein auf. -
Seite 16: Wartungshistorik
