S 10-A - I Seite 11 Dienstag, 9. August 2005 1:13 13
Dati tecnici
Avvitatore a batteria
Numero d'ordine
Tensione nominale
Numero di giri a vuoto
mass. momento di coppia avvita-
mento di giunti rigidi/elastici con-
forme alla norma ISO 5393
Diametro viti, mass
Peso ca. (senza Batteria)
Batteria
Numero d'ordine
Tensione nominale
Capacità
Peso (ca.)
Prima della messa in esercizio
Caricare le batterie (vedere figura
La batteria ricaricabile 8 viene consegnata parzialmen-
te carica. Ricaricare la batteria completamente prima di
mettere in uso per la prima volta il Vostro elettroutensi-
le. La batteria ricaricabile agli ioni di litio può essere ri-
caricata in qualsiasi momento indipendentemente dallo
stato di ricarica e senza ridurne la durata. Un'interru-
zione dell'operazione di ricarica non danneggia la bat-
teria ricaricabile.
Per togliere le batterie ricaricabili 8 , premere i tasti di
sbloccaggio 7 ed estrarre la batteria ricaricabile tiran-
dola verso il basso. Non forzare.
La batteria è equipaggiata con un dispositivo di control-
lo della temperatura NTC, che permette l'operazione di
ricarica soltanto entro valori di temperatura compresi
tra 0 °C e 45 °C. In questo modo si raggiunge un'ele-
vata durata della batteria.
❏ Osservare le istruzioni relative alla protezione
dell'ambiente.
Cambio degli utensili (vedere figura
Applicare il bit cacciavite 1 direttamente nell'attacco
utensili 2 .
Non utilizzare bit cacciavite bilaterali che siano più lun-
ghi di 25 mm.
Messa in servizio
Inserimento della batteria
❏ Utilizzare esclusivamente batterie agli ioni di litio
originali Würth dotate della tensione riportata sulla
targhetta di costruzione del Vostro elettroutensile.
Posizionare il commutatore del senso di rotazione 5 sul
centro = arresto di accensione e lasciar innestare in po-
sizione nell'impugnatura la batteria carica 8 .
S 10-A Power

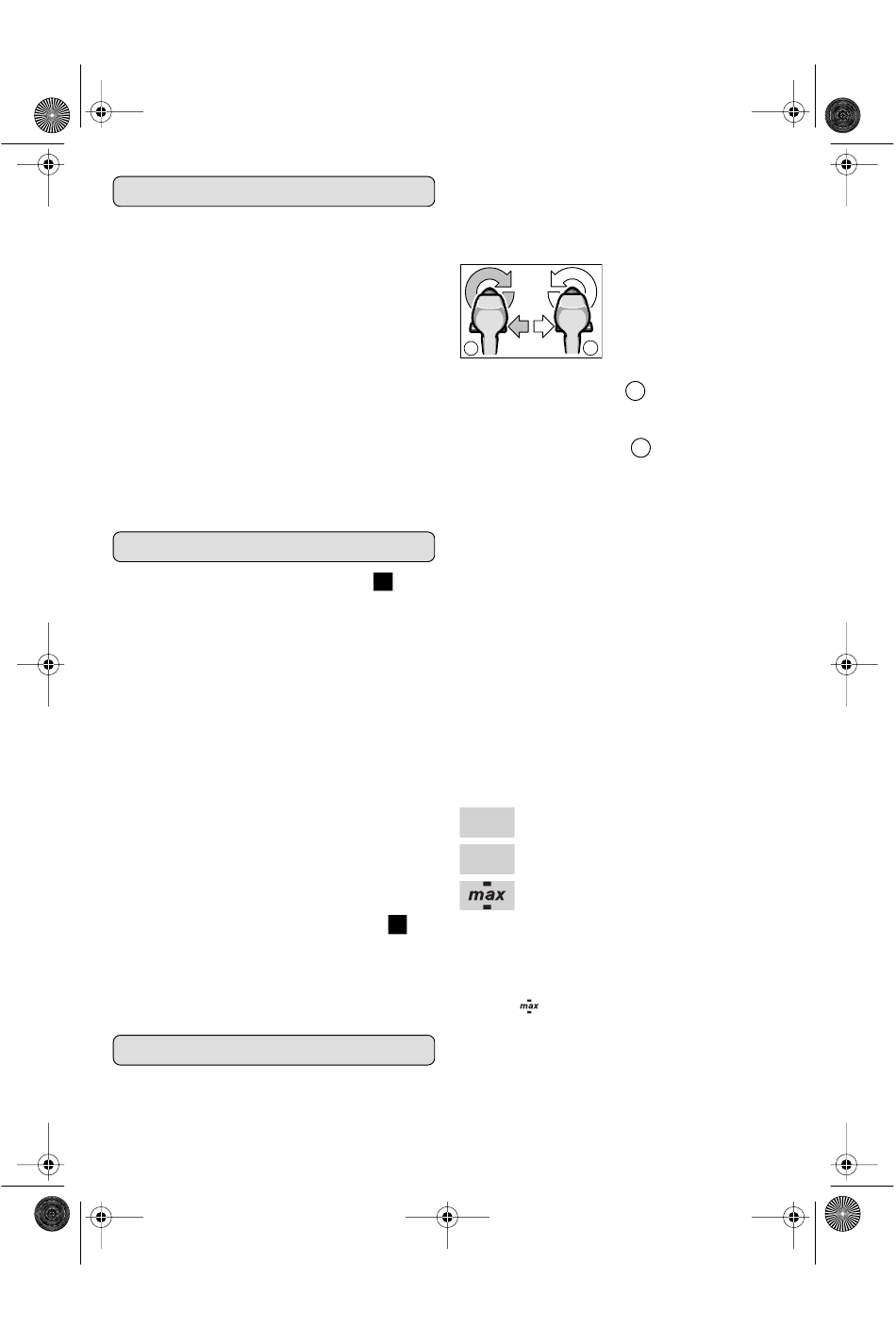

Commutazione del senso di rotazione
0700 652 X
10,8 V
0 – 400 g/min
18/7 Nm
a
6 mm
0,6 kg
Senso di rotazione destra (
Premere completamente il commutatore del senso di ro-
LI-ION
tazione verso sinistra fino alla battuta (avvitare viti).
0700 996 210
Senso di rotazione sinistra (
10,8 V
Premere completamente il commutatore del senso di ro-
1,0 Ah
tazione verso destra fino alla battuta di arresto (allenta-
0,2 kg
re oppure svitare viti).
Avvio/arresto
Per avviare
avvio/arresto 6 e tenerlo premuto.
)
A
Premendo a metà oppure completamente l'interruttore
avvio/arresto 6 la spia luminosa 9 si accende permet-
tendo di illuminare il punto di avvitatura in caso di sfa-
vorevoli condizioni di luce.
Per arrestare la macchina, rilasciare l'interruttore
avvio/arresto 6 . L'illuminazione del punto di avvitatura
si spegne lentamente.
Regolazione della coppia
Eseguendo delle prove pratiche, determinare con quali
delle 10 possibili regolazioni dell'anello di regolazione
di coppia 3 le viti vengono avvitate a filo con il materia-
le in lavorazione.
1
10
)
Se la coppia è ben regolata, la frizione si apre non ap-
B
pena la testa della vite sarà arrivata ad essere a filo con
la superficie del materiale, oppure sarà raggiunta la
coppia impostata. Per operazioni di svitamento, sele-
zionare un'impostazione più elevata oppure mettere sul
simbolo «
Blocco automatico del mandrino
In caso di interruttore di avvio/arresto 6 non premuto
si blocca l'alberino filettato e quindi il mandrino portau-
tensili.
In questo modo è possibile avvitare viti anche in caso di
batteria scarica oppure utilizzare il prodotto come cac-
ciavite.
Tramite il commutatore del
senso di rotazione 5 si cam-
bia il senso di rotazione della
macchina. Ciò non è possibi-
le quando l'interruttore di
b
avvio/arresto 6 è attivato.
a
)
)
b
la macchina, premere l'interruttore
Potenza minima, p. es. in caso di viti piccole,
materiali morbidi.
Potenza massima, p. es. in caso di grandi vi-
ti, materiali duri.
Frizione a slittamento disattivata, p. es. per
svitare viti.
».
11
