MoNtAgeANLeituNg
⚠
arnungs!
Es ist zu empfehlen, dass ein Öhlins Händler
die Vorderradgabel einbaut.
⚠
arnungs!
Achten Sie darauf, dass Ihr Motorrad einen
sicheren Stand hat und nicht kippen kann.
1
inneiss!
Schauen Sie stets in die fahrzeugspezifische
Betriebsanleitung wenn Sie Arbeiten am
Motorrad ausführen. Dort erfahren Sie mehr
über Montagevorgänge und Einstellwerte.
1
inneiss!
Reinigen Sie das Motorrad sorgfältig vor der
Montage der Öhlins Vorderradgabel.
1
Stellen Sie das Motorrad auf einen
Montageständer. Das Vorderrad sollte den
Boden nur leicht berühren.
2
Demontieren Sie den Kotflügel, die
Bremssättel, den ABS-Sensor (falls vorhanden)
und das Vorderrad.
2
3
Lösen Sie die Schrauben der oberen und
unteren Gabelbrücke.
4
Bauen Sie die beiden Gabelholme aus.
.
5

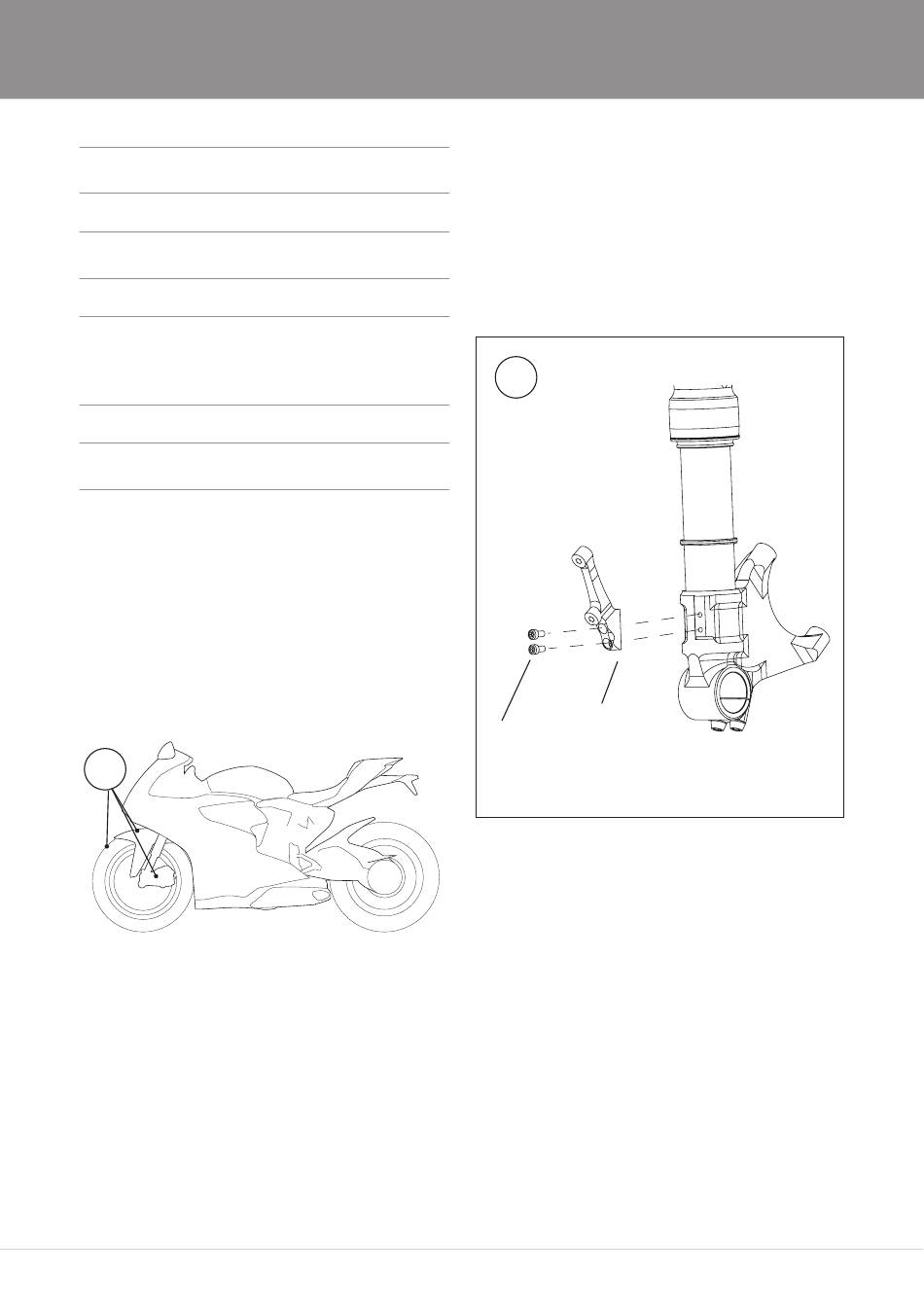

Montieren Sie die mitgelieferten Kotflügelhalter,
wie in der Zeichnung dargestellt, an
den beiden Gabelholmen. Tragen Sie
Schraubensicherungsmittel Art. Nr. 01791-
03 oder ein gleichwertiges Produkt auf die
Schrauben auf und ziehen Sie diese mit einem
maximalen Drehmoment von 4 Nm fest.
5
Kotflügelhalter
Schraube
21665-03
10 mm
Schraubensicherungsmittel
