Ohlins FGRT 207 Montageanleitung

Einstellwerte
Empfohlenes Set-Up
Zugstufendämpfung 12 Klicks
Druckstufendämpfung 12 Klicks
Federvorspannung 5 mm
Luftpolster 150 mm
Öhlins Gabelöl Art. Nr. 01309-01
Gabelüberstand 0 mm
Federweg unbelastet / belastet
Die Maße sollten nicht von den folgenden
Empfehlungen abweichen.
Ohne Fahrer (Federweg unbelastet)
Hinten 10-20 mm (R1-R2)
Vorne 20-30 mm (F1-F2)
Mit Fahrer (Federweg belastet)
Hinten 25-40 mm (R1-R3)
Vorne 35-50 mm (F1-F3)

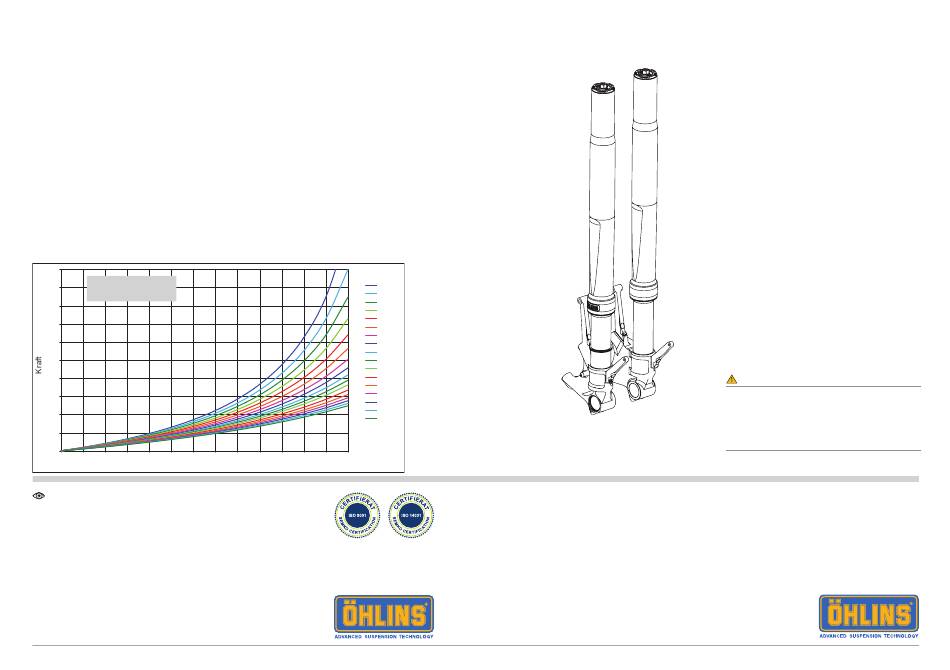

DiAGRAMM: LuFTpoLSTER - KRAFT
500
LuFTpoLSTER FüR
450
EiNEN GABELHoLM
400
350
300
250
200
150
100
50
0
0 10 20 30 40 50 60
Federweg (mm)
Stroke [mm]
Öhlins Produkte unterliegen einer
bekommen Sie bei Ihrem Öhlins
kontinuierlichen Verbesserung und
Importeur. Sollten Sie Fragen zum
Weiterentwicklung. Diese
Inhalt dieser Montageanleitung
Montageanleitung wurde bis zum
Druckschluss so aktuell wie irgend
möglich gehalten. Dennoch können
geringe Unterschiede zwischen den hier
gezeigten und beschriebenen Produkten
und der tatsächlich ausgelieferten Ware
Veröffentlicht am 23.04.2012
existieren.
© Öhlins Racing AB. Alle Rechte
vorbehalten. Jeglicher Nachdruck
oder Verwendung ohne schriftliche S-194 27 upplands Väsby, Sweden
Genehmigung von Öhlins Racing AB
ist verboten.
Federn
Feder Art. Nr. Rate
04744-95 (standard) 9,5 N/mm
04744-90 (optional) 9,0 N/mm
04744-10 (optional) 10 N/mm
04744-05 (optional) 10,5 N/mm
04744-11 (optional) 11 N/mm
Luftpolster
Oil level [mm]
140
150
160
170
180
190
200
210
220
230
240
250
260
270
280
290
300
70 80 90 100 110 120 130
Die neuesten Informationen
haben, so kontaktieren Sie
Ihren Öhlins Händler.
Teile Nr. FGRT_207_0
Öhlins Racing AB
Box 722
phone +46 8 590 025 00
fax +46 8 590 025 80
www.ohlins.com
Öhlins Vorderradgabel für Kawasaki ZZR 1400
FGRT 207
Montageanleitung
Überprüfen Sie den Packungsinhalt bevor Sie
das Produkt montieren. Sollten Teile fehlen, so
kontaktieren Sie Ihren Öhlins Händler.
Lieferumfang
Art. Nr. Stück
Vorderradgabel FGRT 207 1
Schraube MC6S M5x10 01046-38 8
Kotflügelhalter vorne 21665-11 2
Kotflügelhalter 21665-12 2
Öhlins Aufkleber 01196-02 1
Betriebsanleitung 07282-07 1
Unter hohen Temperaturen, während der
Lagerung oder des Transportes, können sich
Schmiermittel und Schutzöle lösen und die
Verpackung verunreinigen. Dies hat keinen
Einfluss auf die Funktion Ihres Öhlins Produktes.
Reinigen Sie das Öhlins Produkt gründlich mit
einem Stofflappen vor dem Einbau.
WARNUNG!
Bitte lesen Sie vor dem Einbau des Produktes
die Öhlins Bedienungsanleitung genau
durch. Eine Vorderradgabel ist ein wichtiges
technisches Element des Fahrzeuges, welches
die Stabilität beeinflusst.
