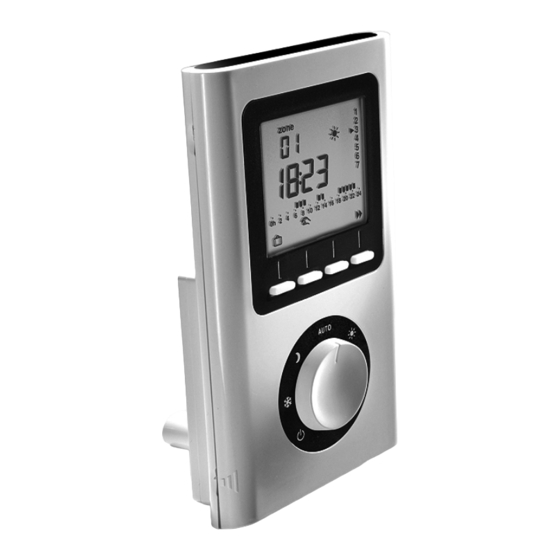

TERMA TT-IR Bedienungsanleitung
Ir-fernsteuerung (wochentimer)
Verwandte Anleitungen für TERMA TT-IR
Inhaltszusammenfassung für TERMA TT-IR

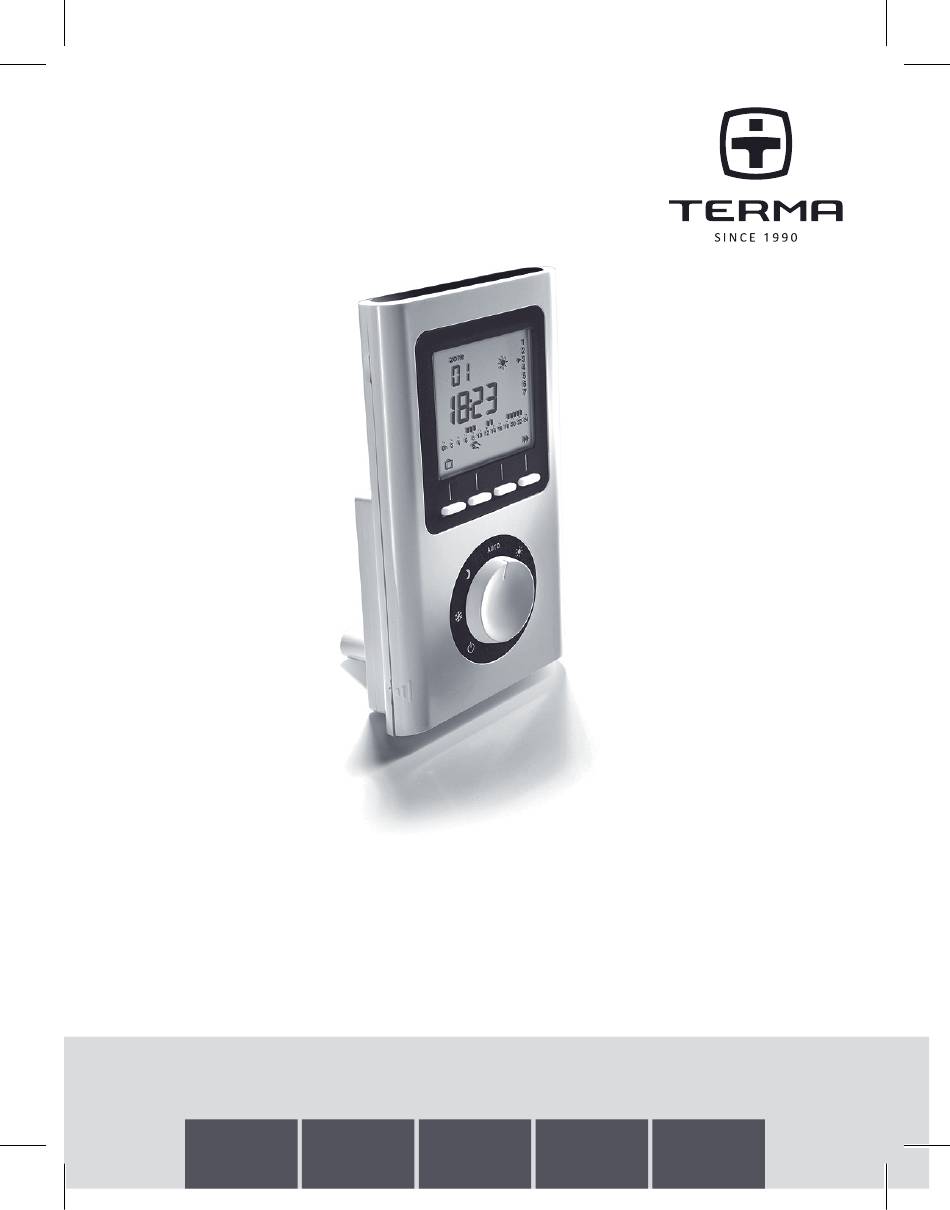

- Seite 1 User Manual TT-IR DE: IR-FERNSTEUERUNG (WOCHENTIMER) EN: INFRARED PROGRAMMABLE THERMOSTAT FR: THERMOSTAT PROGRAMMABLE INFRA-ROUGE PL: PROGRAMATOR ZDALNY (TYGODNIOWY) RU: ДИСТАНЦИОННЫЙ ПРОГРАММАТОР (НЕДЕЛЬНЫЙ)
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Beschreibung ........... 4 Standort ............5 Montage ............6 Inbetriebnahme ..........7 Rückkehr zu den Werkseinstellungen....9 Zeiteinstellung ..........10 Temperatureinstellung ........10 Programmierung ..........11 AUTO-Modus............ 14 Abwesenheits-Modus ........15 Manueller Modus ..........16 OFF-Modus ............17 Batteriewechsel ..........18 Technische Daten ..........19... -
Seite 4: Beschreibung
Beschreibung Akkuanzeige Uhrzeit Aktueller Modus (z.B.. Comfort) Temperatur (eingestellt oder Aktueller gemessen) Wochentag Heizanzeige Steuerungstasten Programm AUTO-Modus ECO-Modus COMFORT-Modus Frostschutz Zeiteinstellung ON/OFF Programmierung Gehäuse öffnen... -
Seite 5: Standort
Standort Während dem Regeln der Heizung, sollte die Temperatur im meist representativen Ort im Raum gemessen werden. Da sich der Temperatur- sensor in der Fernsteuerung befindet, sollte Folgendes bei der Montage beachten: – Montage auf einer Wandöhe von 1.5 m oder alternativ als Standgerät auf Regal oder Kommode – entfernt von jeglichen Wärmequellen (Kamin, Sonnenlicht) und Luftzü- gen (Fenster, Türen) Vor der Montage, sollte die Kommunikation der Geräte geprüft werden. Versichern Sie sich, ob kein Hindernis, das eine Signalstörung hervorrufen könnte, zwischen Sender und Empfänger bevorsteht. Wichtig: Das Raumgerät Wandmontage sollte nicht an einer Aussenwand oder in Höhe ca. einem kalten Raum 1.50 m installiert werden aufgestellt... -
Seite 6: Montage
Montage • Entfernen Sie mit Hilfe eines Schraubenziehers die Hülle des Gehäuses und nehmen dann die Batterien heraus • Das Paneel mit Schrauben und Dübeln an der Wand befestigen oder das Gerät an eine Unter- putzdose installieren (Lochab- stand 60 mm) • Batterien wieder richtig einsetzen • Hülle auf die Steuerung aufsetzen... -
Seite 7: Inbetriebnahme
Inbetriebnahme Nach der Montage sollte eine Erskonfigurati- on der Fernsteuerung durchgeführt werden. Drehen Sie den Regler auf ON/OFF und halten die rechte Taste für ca. 5 Sekunden gedrückt, bis auf dem Display der Code H600 erscheint. 5 sec. OK drücken. Auf dem Display wird der Code CF01 ange- zeigt. - Seite 8 CF02 – Temperaturanzeige im AUTO-Modus Anzeige der gemessenen Raumtemperatur angezeigte Temperatur Anzeige der eingestellten Temperatur Wählen Sie + oder – um den Wert zu ändern und OK um zu bestätigen und fortzufahren. CF03 – Infrarot-Test (nur in manchem Emp- fängern implementiert) Alle 3 Sekunden sendet die Fernsteuerung über Infrarot ein Signal an den Empfänger. Prüfen Sie, ob der Empfänger auf die erhalte- nen Befehle reagiert.
-
Seite 9: Rückkehr Zu Den Werkseinstellungen
Rückkehr zu den Werkseinstellungen Die Werkeinstellungen beinhalten: – Kenndaten der Erstkonfiguration – Zeit und Wochentag – Temperatureinstellung – Wochentimer Um zu den Werkeinstellungen zurückzukeh- ren, den Regler auf ON/OFF stellen und die linke Taste für ca. 10 Sekunden gedrückt halten, bis auf dem Display init erscheint. Drücken Sie OK um zu bestätigen, oder C um den Prozess abzubrechen. -
Seite 10: Zeiteinstellung
Zeiteinstellung Drehen Sie den Regler auf . Die Wochen- Wochentag Stunden tage fangen an zu blinken. Mit den Tasten + und – den beliebigen Tag auswählen und mit OK bestätigen um fortzufahren. Den Vorgang mehrmals wiederholen, um die ak- tuellen Stunden und Minuten einzustellen. Mit dem Drehen des Reglers den Vorgang abschließen. -
Seite 11: Programmierung
Programmierung Der COMFORT-Modus ist zwischen 6:00 und 23:00 Uhr aktiv. Außerhalb dieser Periode, wird die Temperatur im ECO-Modus programmiert. Das Programm gilt für jeden Wochentag. Um die Einstellungen zu ändern, den Regler auf PROG einstellen. Auf dem Display blinkt ein Kwadrat, das die erste Stunde im 24-Stunden-Zyklus anzeigt. 1. Erstellen Sie Ihr eigenes Programm Die Programmeinstellung beginnt um Mitternacht, am ersten Wochen- tag. - Seite 12 3. Bestätigen des Programms Drücken Sie kurz die OK-Taste, um das Programm zu bestätigen und zur nächsten Tageinstellung zu wechseln, ohne dabei das Programm zu kopieren. Beispiel: COMFORT-Modus von 6:00 bis 8:00 und von 17:00 bis 23:00 Uhr Taste wiederholt drücken bis 6:00 Taste wiederholt drücken bis 17:00 Taste wiederholt drücken bis 8:00 Taste wiederholt drücken bis 23:00...
- Seite 13 Drücken Sie OK um zum nächsten Tag Taste wiederholt drücken bis 00:00 zu wechseln oder die Taste länger gedrückt halten, um die Programmein- stellung für den darauffolgenden Tag zu kopieren 4. Programm prüfen Wiederholt die Taste drücken, um die ECO- und COMFORT-Einstellun- gen jeder Zeitzone zu prüfen.
-
Seite 14: Auto-Modus
AUTO-Modus Drehen Sie den Regler auf AUTO. Aktueller Modus (z.B. Comfort) Uhrzeit Wochentag Heizanzeige Raumtemperatur Abwesenheits- Modus Manueller COMFORT- oder Boosterfunktion (von 30 ECO-Modus (bis zum nächsten Minuten bis 4 Stunden) Programmwechsel) Die Fernsteuerung zeigt die aktuelle Raumtemperatur an (wird durch das Symbol , oberhalb von ° C angezeigt). Um die eingestellte Temperatur anzuzeigen, drücken Sie die Taste • Die Temperaturanzeige kann jederzeit geändert werden (siehe Kapitel... -
Seite 15: Abwesenheits-Modus
Abwesenheits-Modus Dieser Modus wird angewendet, um die Temperatur im Bereich von 5° C bis 15° C einzustellen, bei einer Abwesenheit von 1 bis 365 Tagen. Drehen Sie den Regler auf AUTO und drü- cken die Taste . Auf dem Display beginnt die Anzahl der Tage zu blinken. Mit Hilfe der Tasten + und – kann die geplan- te Abwesenheitszeit eingestellt werden. -
Seite 16: Manueller Modus
Manueller Modus ) Temporärer ECO- oder COMFORT-Mo- Manueller Modus aktuell dus bis zum nächsten Programmwechsel Diese Möglichkeit erlaubt Ihnen vom COM- FORT- zum ECO-Modus umzuschalten (oder umgekehrt) bis zum nächsten Programm- wechsel. Beispiel: Das Betätigen der Taste im ECO- Modus, erlaubt Ihnen zum COMFORT-Modus zu wechseln (bis zum nächsten Programm- wechsel). -
Seite 17: Off-Modus
Auf dem Display beginnt die Trockenzeit für Manueller Modus aktuell die Boosterfunktion zu blinken. Stellen Sie den geplanten Wert mit Hilfe der Tasten + und – ein. Drücken Sie OK um zu bestätigen oder Taste C um den Vorgang abzubrechen und zum AUTO-Modus zurückzukehren. OFF-Modus Um die Fernsteuerung auszuschalten, drehen Sie den Regler auf . -
Seite 18: Batteriewechsel
Batteriewechsel Akkuanzeige Wenn das leere Batterie-Symbol in der linken oberen Ecke des Displays erscheint, hat der Benutzer von nun an ca. 3 Monate Zeit, um die Batterien auszuwechseln. (2 Alkali-Batterien LR03 oder AAA, 1,5 V) Beachten Sie folgende Vorsichtsmaßnahmen: – versichern Sie sich, dass die Batterien richtig eingesetzt wurden (+/–) – die gebrauchten Batterien nicht wie gewöhnlichen Abfall beseitigen, sondern mit Gedanken an die Umwelt in speziellen Behältern entsorgen – die Batterien dürfen nicht mit Ladegeräten aufgeladen werden – Sie haben ca. 45 Sekunden Zeit, um die Bat- terien auszuwechseln. -
Seite 19: Technische Daten
Technische Daten • Batterietyp: 2 Alkali-Batterien LR03 oder AAA, 1,5 V (im Set inbegrif- fen), min. Lebensdauer: 2 Jahre • Isolierung: Klasse III • proportionaler Regelalgorithmus, Zeitbasis 10 min. • Abmessungen: 135 x 81 x 22 mm • Schutzart: IP30 • Reichweite Freifeld: 10 m • Abstrahlwinkel: 50° • Montage: Wandbefestigung oder als Standgerät • Installation in Umgebung mit normalen Verschmutzungsstufe • Lagertemperatur: -10° C bis +70° C • Betriebstemperatur: 0° C bis +40° C... - Seite 92 Dieses Gerät erfüllt die Anforderungen der Richtlinien: 89/336/EEC (EMC) und 73/23/EEC (modifiziert 93/68EEC) (LVD) Device complying with the requirements of directives 89/336/EEC (ElectroMagne- tic Compatibility) and 73/23/EEC modified 93/68/EEC (low voltage safety) Appareil conforme aux exigences des directives CEE 89/336 (Compatibilité Electro- Magnétique) et CEE 73/23 modifiée CEE 93/68 (Sécurité basse tension) Urządzenie spełnia wymagania dyrektyw 89/336/EEC (EMC) oraz 73/23/EEC (modyfikowana 93/68EEC) (LVD) Устройство соответствует требованиям норм 89/336/EEC (EMC) и 73/23/EEC (модификация 93/68EEC) (LVD) TERMA Sp z o.o. Czaple 100, 80-298 Gdańsk, Poland, tel.: +48 / 58 694 05 00, fax: +48 / 58 694 05 06 terma@termagroup.pl www.termagroup.pl...
