Renkforce 1697434 Gebrauchsanweisung

Gebrauchsanweisung

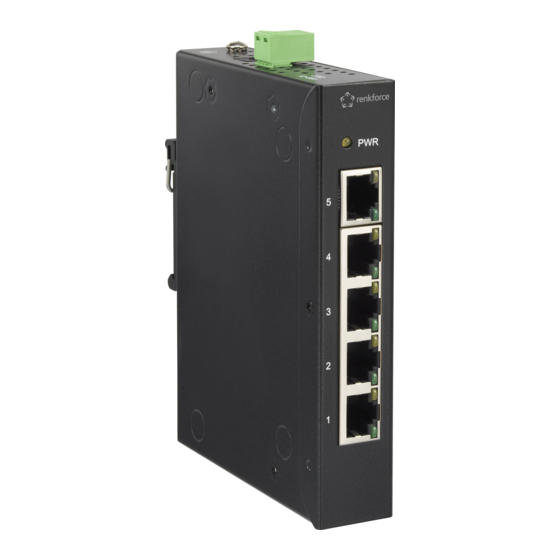

Fast Ethernet Switch für Hutschiene
Best.-Nr. 1697433 / 5-Port
Best.-Nr. 1697434 / 8-Port
Bestimmungsgemäße Verwendung
Bei diesem Produkt handelt es sich um einen 5-Port (Best.-Nr. 1697433) / 8-Port (Best.-Nr.
1697434) 10M/100M Ethernet-Switch gemäß Industriestandard, der für kleine bis mittlere
Netzwerkumgebungen konzipiert ist. Er ist kompakt, hat einen weiten Betriebstemperaturbereich
und wird für Hutschienenmontage geliefert.
Der Switch verfügt über eine redundante Stromversorgung. Es kann 12 - 56 V/DC über die
Verkabelung und 12 V/DC über das Netzteil (nicht mitgeliefert) aufnehmen.
Das Gerät ist nur für den Innengebrauch geeignet. Nicht im Freien verwenden. Kontakt mit
Feuchtigkeit muss unbedingt vermieden werden.
Aus Sicherheits- und Zulassungsgründen dürfen Sie das Produkt nicht umbauen und/oder
verändern. Falls Sie das Produkt für andere als die zuvor genannten Zwecke verwenden, könnte
das Produkt beschädigt werden. Darüber hinaus ist dies mit Gefahren, wie z. B. Kurzschluss,
Brand, elektrischer Schlag usw. verbunden. Lesen Sie sich die Bedienungsanleitung
genau durch und bewahren Sie diese auf. Reichen Sie das Produkt nur zusammen mit der
Bedienungsanleitung an dritte Personen weiter.
Dieses Produkt erfüllt die gesetzlichen nationalen und europäischen Anforderungen. Alle
enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen
Inhaber. Alle Rechte vorbehalten.
Lieferumfang
• Einheit
• Klemmenleiste
• Bedienungsanleitung
Aktuelle Bedienungsanleitungen
Laden Sie aktuelle Bedienungsanleitungen über den Link www.conrad.com/
downloads herunter oder scannen Sie den abgebildeten QR-Code. Befolgen
Sie die Anweisungen auf der Webseite.
Symbol-Erklärungen
Das Symbol mit dem Blitz im Dreieck weist auf Gefahren für Ihre Gesundheit hin, z.
B. Stromschläge.
Das Symbol mit dem Ausrufezeichen im Dreieck weist auf wichtige Informationen in
dieser Bedienungsanleitung hin. Lesen Sie diese Informationen immer aufmerksam.
Das Pfeilsymbol weist auf besondere Informationen und auf Ratschläge zur
Bedienung hin.
Sicherheitsanweisungen
Lesen Sie die Bedienungsanweisungen sorgfältig durch und beachten
Sie besonders die Sicherheitshinweise. Falls Sie die Sicherheitshinweise
und Informationen für einen ordnungsgemäßen Gebrauch in dieser
Bedienungsanleitung nicht beachten, haften wir nicht für möglicherweise
daraus resultierende Verletzungen oder Sachschäden. Außerdem erlischt in
solchen Fällen die Gewährleistung/Garantie.
a) Allgemeine Hinweise
• Das Produkt ist kein Spielzeug. Halten Sie es von Kindern und Haustieren fern.
• Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Dieses könnte für
Kinder zu einem gefährlichen Spielzeug werden.
• Schützen Sie das Produkt vor extremen Temperaturen, direkter Sonneneinstrahlung,
starken Erschütterungen, hoher Luftfeuchtigkeit, Feuchtigkeit, brennbaren Gasen,
Dampf und Lösungsmitteln.
• Setzen Sie das Produkt keiner mechanischen Beanspruchung aus.
• Wenn kein sicherer Betrieb mehr möglich ist, nehmen Sie das Produkt außer
Betrieb und schützen Sie es vor unbeabsichtigter Verwendung. Der sichere
Betrieb ist nicht mehr gewährleistet, wenn das Produkt:
- sichtbare Schäden aufweist,
- nicht mehr ordnungsgemäß funktioniert
- über einen längeren Zeitraum unter ungünstigen Umgebungsbedingungen
gelagert wurde oder
- erheblichen Transportbelastungen ausgesetzt wurde.
• Gehen Sie vorsichtig mit dem Produkt um. Stöße, Schläge oder sogar das
Herunterfallen aus geringer Höhe können das Produkt beschädigen.
• Beachten Sie auch die Sicherheitshinweise und Bedienungsanleitungen der
übrigen Geräte, die mit dem Produkt verbunden sind.
• Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel über die Arbeitsweise, die
Sicherheit oder den Anschluss des Gerätes haben.
• Installation, Wartung, Modifizierungen und Reparaturen dürfen nur von einem
Techniker oder einer autorisierten Reparaturwerkstatt durchgeführt werden.
• Sollten Sie noch Fragen haben, die in dieser Bedienungsanleitung nicht
beantwortet werden, wenden Sie sich an unseren technischen Kundendienst oder
an andere Fachleute.
b) Standort
• In Schulen, Ausbildungsstätten, Hobby- oder Selbstbedienungswerkstätten muss
der Umgang mit elektrischen Geräten durch geschultes Personal überwacht
werden.
• Bei Betrieb in gewerblichen
Unfallverhütungsvorschriften der Berufsgenossenschaften für elektrische
Betriebsmittel zu beachten.
c) Installation
• Die elektrische Installation des Produkts muss von einem Fachmann durchgeführt
werden, der mit den geltenden Gesetzen und Normen vertraut ist.
d) Produkt
• Installieren Sie den Switch in einer Umgebung, die dem unter „Technische Daten"
angegebenen Betriebstemperaturbereich entspricht.
• Switches, die in einem geschlossenen oder mehrteiligen Baugruppenträger
installiert sind, können eine höhere Betriebsumgebungstemperatur als die
Umgebungstemperatur aufweisen.
• Installieren Sie den Switch so, dass ein ausreichender Luftstrom für einen
ordnungsgemäßen Betrieb gewährleistet ist.
• Vermeiden Sie bei der Installation des Switches eine Überlastung der Stromkreise
und vergewissern Sie sich, dass der Switch ordnungsgemäß geerdet ist.
• Verwenden Sie für die Installation der Hutschiene nur die mitgelieferte Hardware.
• Verwenden Sie das Produkt nicht als Ablage.
• Installieren Sie keinesfalls Kommunikationskabel oder Komponenten während
eines Gewitters.
• Achten Sie auf lose oder beschädigte Kabelverbindungen. Berühren Sie
keinesfalls blanke Drähte oder Klemmen, es sei denn, die Verdrahtung wurde an
der Netzwerkschnittstelle getrennt.
• Seien Sie vorsichtig bei der Installation oder Modifizierung von Kabeln oder
Komponenten. Trennen Sie die Stromversorgung, bevor Sie das Gerät
anschließen / trennen.

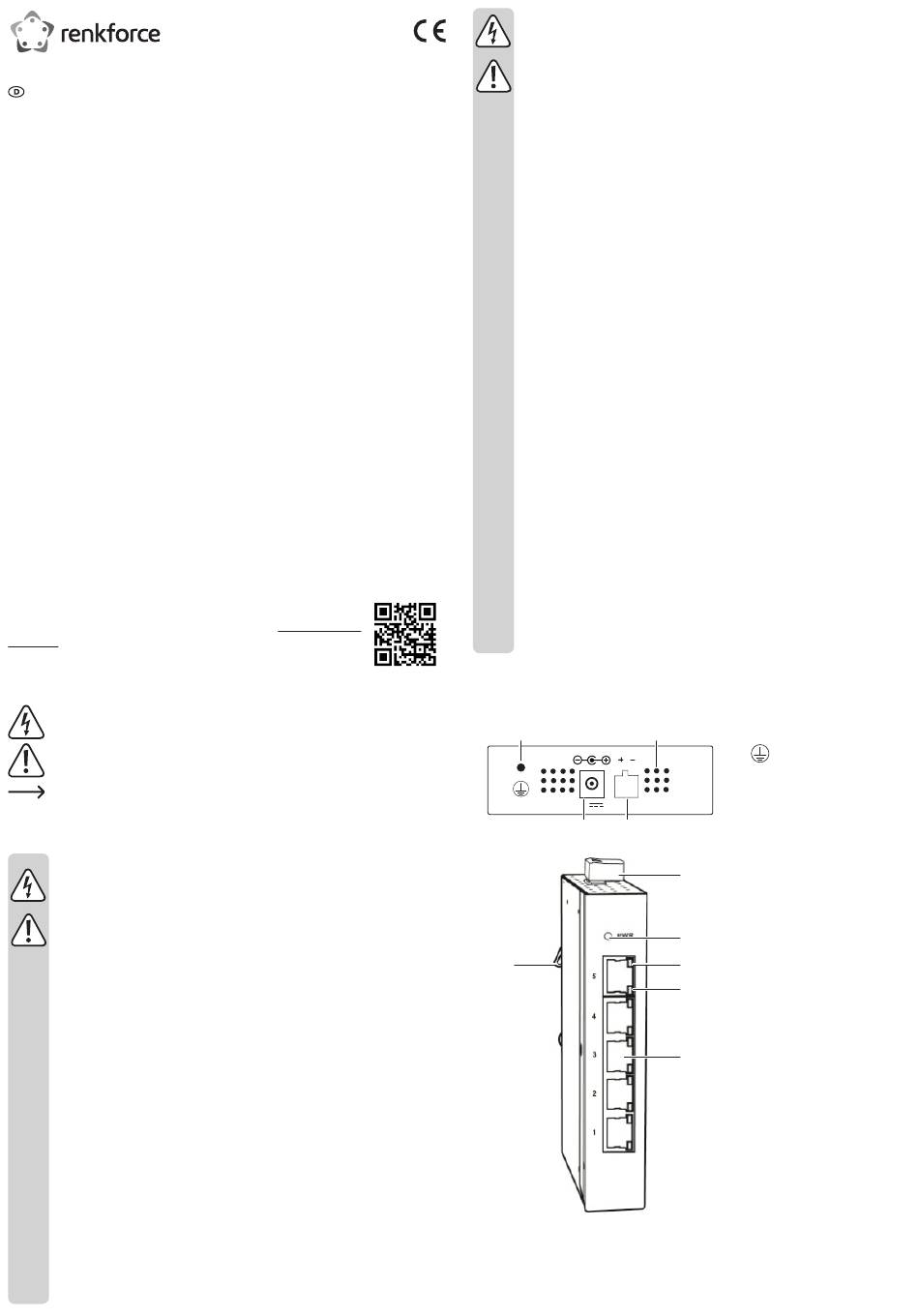

Bedienelemente
Artikel 1697433 ist unten abgebildet.
1
3 4
5
Einrichtungen sind die
2
1 Masseanschluss
2 Lüftungsöffnungen
3 12 V/DC Stromeingang
4 12 - 56 V/DC Klemmeingang
5 DIN-Hutschienenmontage
6 12 - 56 V/DC Klemmblock
(2-polig, 5 mm)
6
7 PWR-LED (gelb, Betriebsanzeige)
8 Geschwindigkeits-LED (10/100
Netzwerkgeschwindigkeit)
7
9 Link/Act-LED (grün, Linkaktivität)
10 Ethernet-Port (RJ45)
8
9
10
