4.6
Austausch der Thermosicherung
Der Austausch darf nur durch eine berechtigte Person vorgenommen werden.

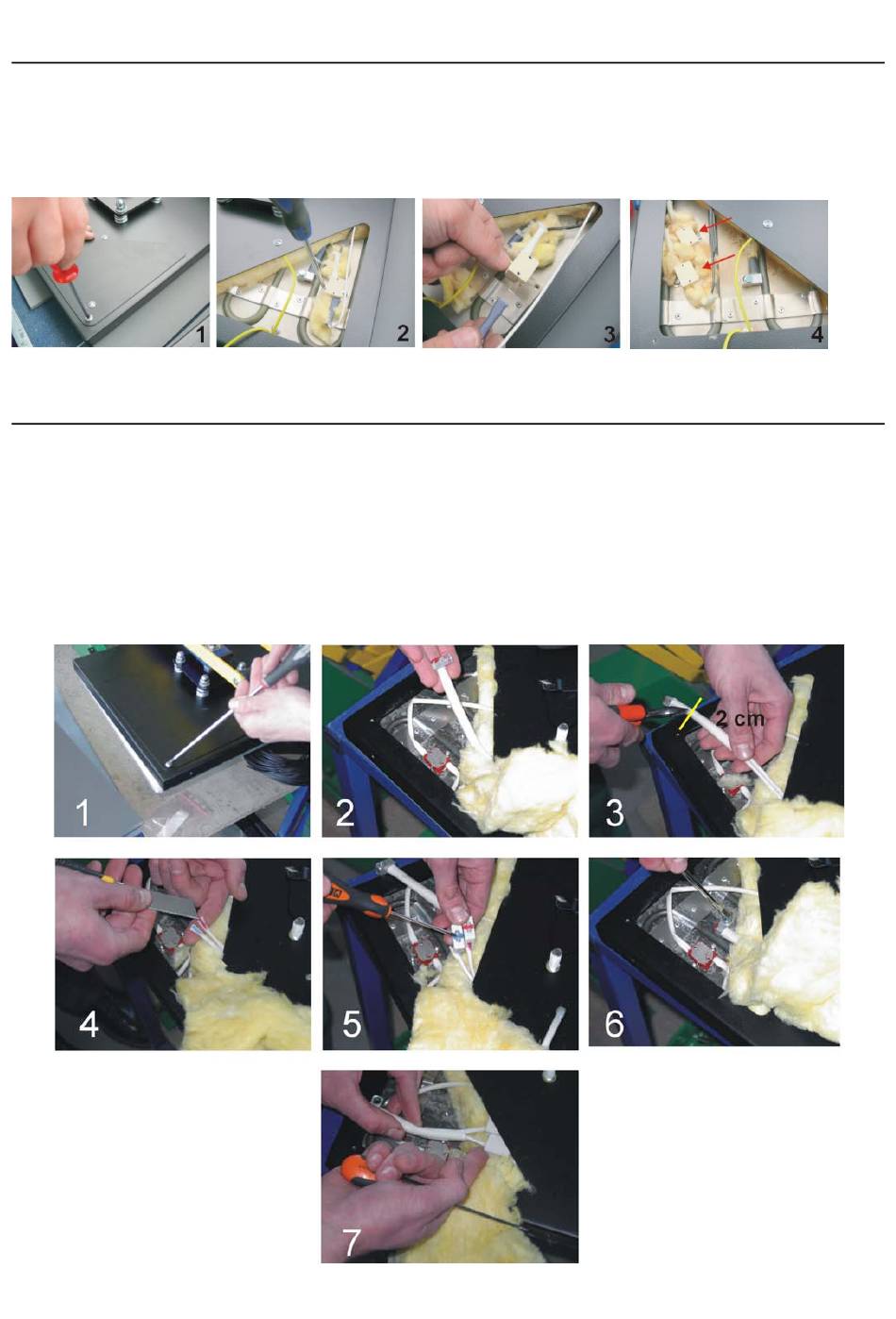

Beim Austausch der Thermosicherung müssen Sie die Presse ausschalten, den Stecker aus der Steckdose ziehen und abwarten bis die
Presse abgekühlt ist. Danach schrauben Sie den Deckel auf der Heizplatte ab und nehmen Sie die Wärmeisolierung ab (1). Dann
Schrauben Sie die Thermosicherung ab (2) und Setzten Sie eine neue Thermosicherung ein (3). Genauso machen mit zweiten
Thermosicherung (4). Schrauben Sie diese auf die Heizplatte, setzen Sie die Wärmeisolierung wieder ein und befestigen Sie den Deckel.
4.7
Austausch des Temperaturfühlers
Der Austausch darf nur durch eine berechtigte Person vorgenommen werden.
Beim Austausch der Temperaturfühlers müssen Sie die Presse ausschalten, den Stecker aus der Steckdose ziehen und abwarten bis die
Presse abgekühlt ist.
1. Den Deckel abschrauben und die Isolierung herausnehmen (Foto 1)
2. Den Temperaturfühler abschrauben (Foto 2)
3. Die Kabel mit einer Zange abtrennen (Foto 3)
4. Die Kabelisolierung abziehen (Foto 4)
5. Die Kabel verbinden (Foto 5)
Bitte auf die Polarität achten blau zu blau und rot zu rot.
6. Den Temperaturfühler befestigen die Kabel (Foto 6) auf die Isolierung legen und den Deckel festschrauben (Foto 7)
Version 09.03
10
